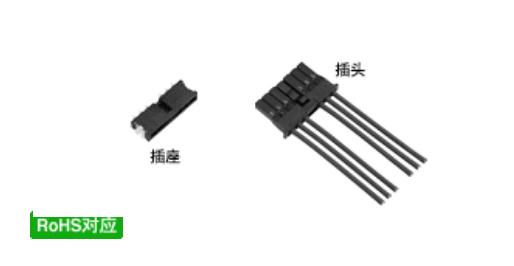

NAIS|松下电工 推出车载用CW1系列连接器

车载用连接器满足DC高容量通断和节省空间的EV继电器、作为可确保在大电流・大电压情况下通断的车载继电器、切实地保障电动化和安全性。具有良好的耐振动性和可靠性的车载连接器、有助于改善汽车的设计并减少零件数量和组装步骤。有助于减轻汽车的重量并提高燃油效率。提供检测开关和按压开关，它们具有出色的操作感和低噪音， 有助于营造舒适的驾驶空间。WC1车载连接器还有很多的优点：防止组合锁定误操作的｢防误动作结构｣；3.4mm的低高度设计；确保车载应用所需的抗振性、耐热性（125℃）

一、NAIS|松下电工 推出车载用CW1系列连接器性能介绍：

1、电器性能：

(1)额定电流:3.0A/端⼦,能让接点1芯通电的更大电流（不含电线的连接器单体的性能）。
(2)额定电压:50V DC 。
(3)接触电阻:初始：10mΩ以下。
(4)试验后：20mΩ以下不含适用电线的导体电阻,用10mA DC测量。
(5)绝缘电阻:100MΩ以上（初始),使用DC500V兆欧表测量1分钟。
(6)耐电压:1,000V AC 1分钟    施加1分钟规格电压，在检测电流1mA下应无短路、损伤。

2、环境性能：

(1)耐湿性96小时，接触电阻 20mΩ以下，绝缘电阻 100MΩ以上，温度60±2℃ 湿度90％RH。

( 2)高温放置120小时，接触电阻 20mΩ以上，温度125℃ ±2℃。

( 3)使⽤・保存・运输，环境温度/湿度-40～ +125℃(含通电时的温度上升。但是，包装状态下的保管·运输温度应为-40～ +50℃ ），低温下应无结冰现象，亦无凝露现象。
( 4)焊锡耐热，应当满足电气、机械方面的初始性能，回流焊：更高温度260℃以下、2次以下（插座附近的印刷基板表面温度)，电烙铁：300℃ 5秒以下、350℃ 3秒以下。

( 5)耐热冲击性500周期，接触电阻 20mΩ以下。CW1 107G顺序・温度・时间表

( 6)抗振性,试验中不得出现1µs以上的闪断,接触电阻 20mΩ以下,加速度：44m/s²,频率：20～200Hz,扫描时间：来回3min,试验状态：振动方向：3轴（使用X,Y,Z 每个方向的样件,振动时间：3h,通电电流：10mA。

       实验参照图

( 7)耐冲击性,试验中不得出现1µs以上的闪断,加速度：981m/s²,作用时间：6ms,
施加方向：6面（使用±X,±Y,±Z 各方向的样件),施加次数：3次,通电电流：10mA。

试验状态：参照图

3、寿命性能：

1.插拔寿命，30次（接触电阻：20mΩ以下），插拔速度：25mm/min。

4、机械特性：
(1)综合插入力，23N以下（初始・6芯）。
(2)综合拔出力，23N以下（初始・6芯），解除外壳锁定后测量
外壳
(3)锁定强度，30N以上（初始）

二、NAIS|松下电工 推出车载用CW1系列连接器尺寸图

1、外壳外形尺寸图（公差尺寸一般在正负0.2左右)以及包装规格

包装规格：

2.插座外形尺寸图（公差尺寸一般在正负0.2左右)以及包装规格

包装规格：

3.触点外形尺寸图（公差尺寸一般在正负0.2左右)以及包装规格

包装规格：

4.外壳和插座及触点组合后外行尺寸图

-----------------------------------------------------------------------------------------------
