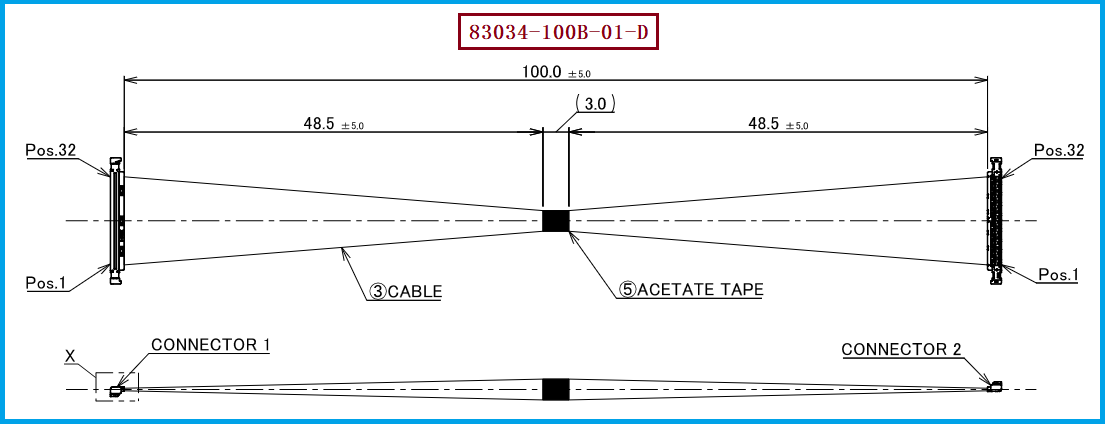

I-PEX 83034-100B-01-D 100mm 长度定制极细同轴线束替代品

一、从连接器型号入手，准确锁定极细同轴线束规格

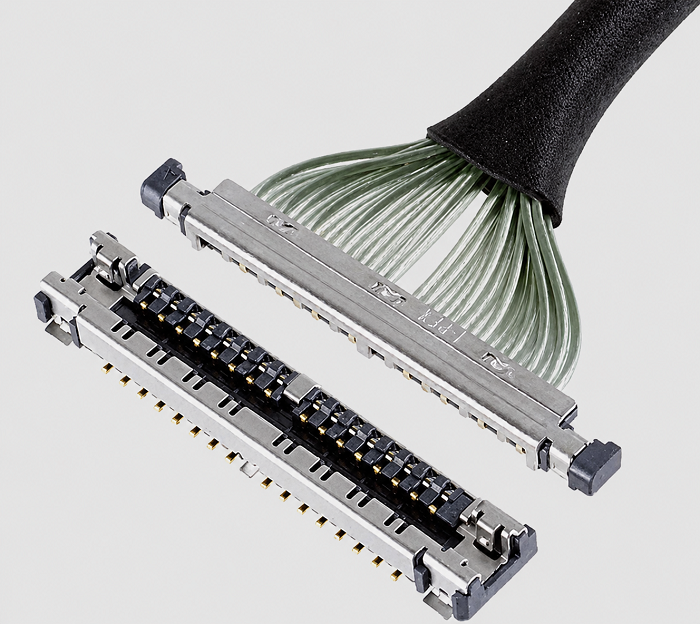

对于工程师和采购人员而言，选择I-PEX对应的极细同轴线束，不能只看“Pin数”或线束外观，而应从连接器系列、具体连接器料号、Pin数、Pitch以及线材规格进行逐层确认。以 I-PEX 83034-100B-01-D 为例，该产品属于CABLINE®-UA II 32P Harness，对应线材端使用的连接器型号为 20497-032T-30，线材规格为 44AWG Micro Coaxial Cable。已读取的CABLINE-UA II连接器资料显示，20497系列Plug Housing按照Pin数进行区分，其中32Pin对应 20497-032T-30，同时该系列还覆盖26Pin、40Pin和50Pin等规格。 因此，当工程师拿到一款I-PEX极细同轴连接器时，推荐先确认“CABLINE-UA II系列→20497-032T-30→32Pin→0.3mm Pitch→44AWG”这一完整关系，再进一步核对线束长度、线位定义及另一端连接器。对于采购人员而言，这种确认方式也有助于避免将同Pin数但不同结构、不同长度或不同线位定义的产品混为一谈，从源头减少错料、错配和重复打样风险。

二、连接器与线材必须同时匹配，不能只确认“能不能插”

极细同轴线束属于连接器、线材和端接工艺高度关联的组件，连接器型号正确，并不意味着整条线束就一定能够直接替代。CABLINE-UA II系列资料显示，该系列面向Micro Coaxial Cable应用，并支持不同AWG规格；其中 44AWG是该系列支持的Micro Coax线材规格之一。 对 I-PEX 83034-100B-01-D进行选型时，需要同时确认 20497-032T-30连接器、44AWG线材、32Pin配置以及原线束的结构和长度要求。尤其是工程替代项目，如果只按照“32Pin连接器+44AWG线材”采购，而没有确认原厂Harness的线位关系、两端结构、出线方向及实际装配尺寸，就可能出现连接器可以配合、但设备无法正常工作的情况。对于高速信号应用，还应进一步根据实际产品要求验证阻抗、信号完整性、屏蔽及端接质量。因此，I-PEX连接器对应极细同轴线束的正确选型，本质上是对连接器+线材+线位+结构+长度进行整体匹配，而不是简单寻找一个尺寸相近的连接器。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 83034-100B-01-D 的兼容与替代，工程师可先将原产品关键条件锁定为：CABLINE-UA II、32Pin、线材端连接器20497-032T-30、44AWG Micro Coaxial Cable，然后再根据设备实际需求确认线束长度、两端连接关系及装配方式。需要特别注意的是，CABLINE-UA II官方资料中的Harness并非只有一种32Pin规格，而是存在不同Pin数、不同长度以及不同线位结构的组合，因此不能仅凭“CABLINE-UA II 32Pin”进行替代。已读取的I-PEX资料也显示，CABLINE-UA II的连接器产品包括26Pin、32Pin、40Pin和50Pin等不同版本，线束样品同样按照Pin数、44AWG及100mm、200mm、300mm等条件形成不同型号。 对采购人员来说，建议询价时直接提供原厂完整料号 I-PEX 83034-100B-01-D，并明确指定线材端连接器 20497-032T-30及44AWG，要求供应商按照原产品进行样品验证；对于工程师，则建议进一步完成连接器配合、Pin导通、线位、尺寸、弯折及整机功能测试。我们公司专注于极细同轴线束生产制造，可根据客户原厂料号、工程图纸或样品进行兼容开发，我们公司可提供：I-PEX 83034-100B-01-D兼容替代线束方案，围绕20497-032T-30连接器及44AWG极细同轴线材进行针对性生产，为客户研发打样、国产替代及第二供应商导入提供支持。

四、工程选型与采购替代：建立从型号确认到量产验证的完整流程

对于使用I-PEX CABLINE-UA II系列的设备厂商来说，真正有效的极细同轴线束选型，应从“连接器型号确认”延伸到“整条Harness验证”。以 I-PEX 83034-100B-01-D为例，20497-032T-30决定线材端连接器的基础匹配关系，32Pin决定信号通道数量，44AWG决定配套Micro Coaxial Cable的线径基础，而原厂Harness的长度、线位和端部结构则进一步决定其能否在设备中实现直接装配。因此，无论工程师进行BOM替代，还是采购人员寻找国产供应商，都建议以原厂完整Part Number为基础，结合连接器、线材和线束结构进行样品验证，而不是仅通过单一参数比价。我们公司可提供I-PEX 83034-100B-01-D兼容替代线束方案，支持极细同轴线束的研发打样、兼容开发和批量生产，帮助客户在保持原有设备接口设计基础上增加可靠的线束供应渠道。

五，总结

I-PEX连接器对应极细同轴线束的选型，核心在于做到连接器型号准确、Pin数准确、线材AWG匹配、线束结构匹配。对于 I-PEX 83034-100B-01-D，应重点关注20497-032T-30、32Pin及44AWG这组核心参数，并结合原厂Harness的完整结构进行验证。只有从连接器到整条线束建立完整的匹配关系，才能降低工程替代风险并提高采购导入效率。我们公司可提供I-PEX 83034-100B-01-D兼容替代线束方案，为工程师提供可验证的极细同轴线束解决方案，也为采购人员提供更多国产化供应选择。
