I-PEX 83036-100B-01-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束为什么更需要关注连接器公差？

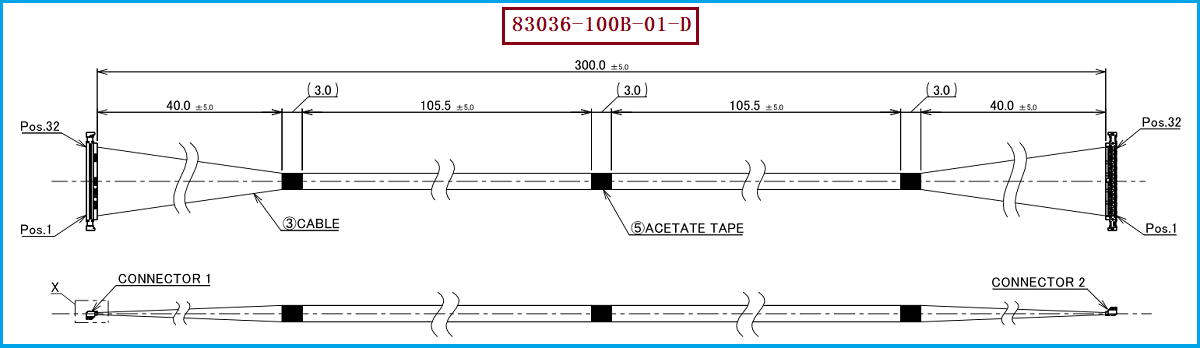

对于工程师和采购人员而言，极细同轴线束的连接器并不是“型号一样就一定可以正常装配”，尤其是0.3mm Pitch的高密度连接器，对尺寸、公差、定位以及端接一致性的要求更高。以I-PEX 83036-100B-01-D为例，该产品属于CABLINE-UA II 32Pin极细同轴线束方案，线材端使用20497-032T-30连接器，线束长度为300mm，采用1-1线位定义。I-PEX官方资料显示，CABLINE-UA II采用0.3mm Contact Pitch、Vertical（Right Angle）插拔方向，Mated Height为1.27±0.1mm，并支持26、32、40、50Pin等规格。 在这种高密度结构中，连接器尺寸公差、端子位置公差、线束端部成型尺寸以及装配后的配合状态都会影响最终装配效果。对于工程师来说，公差控制不仅关系到“能不能插进去”，还关系到插拔手感、定位稳定性以及连接后的可靠性；对于采购人员来说，如果国产替代线束虽然Pin数和连接器名称相同，但实际端接尺寸、塑胶壳体配合尺寸或线束端部加工一致性存在偏差，就可能出现装配困难、接触不稳定甚至无法批量导入的问题。因此，极细同轴线束国产替代不能只做连接器外观比对，更应该围绕原厂工程图和实际样品进行尺寸、结构及装配验证。

二、以32Pin 20497-032T-30为例，公差控制直接关系批量装配一致性

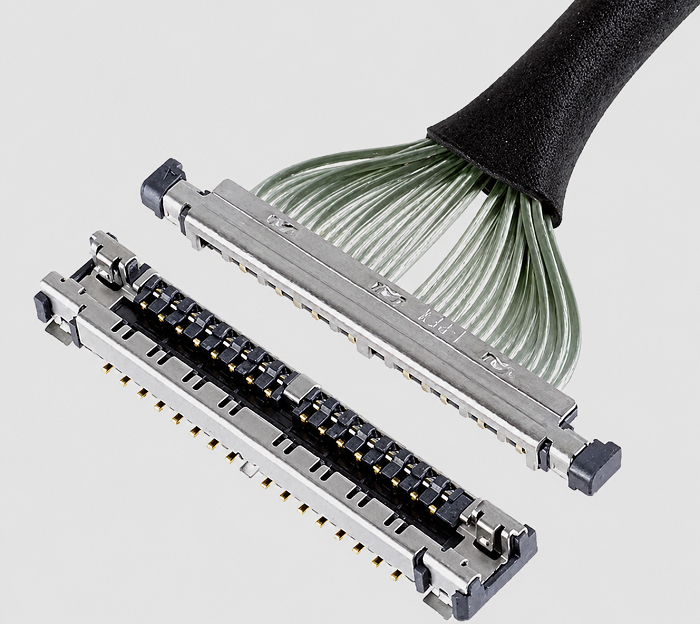

I-PEX 83036-100B-01-D的核心规格可以概括为32Pin＋44AWG Micro-Coaxial Cable＋300mm＋1-1，其线材端使用20497-032T-30。I-PEX官方将20497-032T-30定义为CABLINE-UA II 32Pin Plug Housing，同系列还存在26Pin、40Pin和50Pin对应的不同Plug Housing型号，因此不能仅根据“20497系列”或者连接器外形进行替代判断。 对于32Pin高密度线束，连接器端的每一个细小尺寸变化，都可能在最终装配时产生累积影响，例如端子排列位置发生偏移，可能影响与板端Receptacle的对应关系；线束端部尺寸控制不一致，可能造成插入阻力差异；连接器与线材结合区域如果成型一致性不足，则可能进一步影响线束固定和装配可靠性。I-PEX官方的CABLINE-UA II Plug Assembly Manual也针对不同Pin数规定了相应的组装工艺参数，其中32Pin使用的Heater Chip Width为10.6mm，相关焊接和Metal Cover组装需要按照对应工艺执行，这也说明此类极细同轴线束的连接器装配属于精密工艺，而不是普通线束的简单压接。 对于国产替代产品，更应该将“连接器型号＋Pin数＋线材规格＋端接工艺＋关键尺寸公差”作为一个完整的工程体系进行验证。

三、选型和兼容与替代方案参考及建议

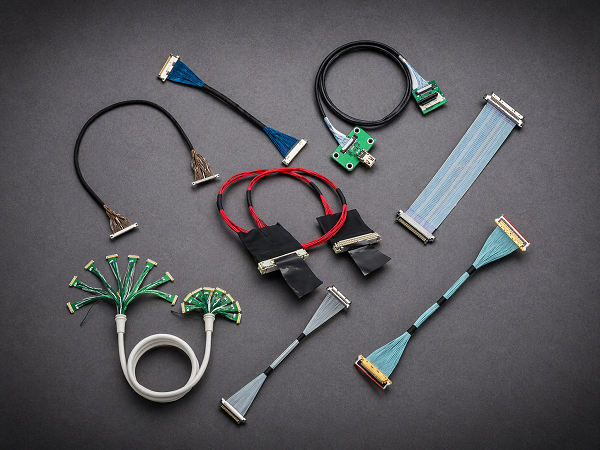

在进行极细同轴线束选型或国产替代时，建议工程师先锁定原厂完整料号，再逐项确认连接器、Pin数、线材、长度、线位和装配尺寸。针对I-PEX 83036-100B-01-D，建议将20497-032T-30、32Pin、44AWG、300mm、1-1作为兼容开发的核心条件，而不是仅寻找一款“看起来相同”的32Pin连接器。I-PEX官方产品矩阵明确列出了83034、83035、83036分别对应100mm、200mm、300mm的32Pin 1-1 Harness，同时还存在82895、82148、82896等32Pin 1-N产品，因此即使Pin数相同，也必须确认线位定义和完整料号。 对采购人员而言，在供应商导入阶段可重点要求供应商提供连接器配合验证、线位导通验证、绝缘及耐压测试，并根据项目需要进一步开展高速信号完整性验证；对于工程端，则建议通过实际样品与原设备板端进行插拔、定位、装配干涉及功能测试。CABLINE-UA II官方还提供32Pin SI Test Board，说明该系列可针对信号完整性进行专门评估。 我们公司可提供：I-PEX 83036-100B-01-D兼容替代线束方案，可围绕20497-032T-30、32Pin、44AWG、300mm、1-1等关键规格进行极细同轴线束兼容开发与制造，为工程师提供样品验证及国产替代支持，也可根据客户图纸、样品和技术要求进行定制化线束生产。

四、从“公差匹配”走向完整的工程验证，降低替代导入风险

对于I-PEX 83036-100B-01-D这类0.3mm Pitch的32Pin极细同轴线束而言，真正决定国产替代能否稳定量产的，并不是单一连接器型号，而是连接器、极细同轴线材、端接尺寸、线位关系和装配公差共同形成的系统匹配关系。I-PEX官方资料显示，CABLINE-UA II的Plug尺寸较小，并针对空间有限及穿过转轴的应用进行了设计；其平台支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，其中44AWG的系列参考额定电流为0.19A/contact。 因此，在实际替代项目中，如果只验证“连接器可以插拔”，并不能完全证明产品已经达到原线束的兼容要求，更合理的方式是从机械尺寸→连接器配合→端接质量→Pin-to-Pin导通→绝缘/耐压→线束成型→整机功能→必要时进行SI测试逐步验证。对于采购而言，这种验证方式也有助于避免因供应商仅提供外观相似产品而导致后期批量装配问题。综合来看，I-PEX 83036-100B-01-D的关键识别参数是32Pin、20497-032T-30、44AWG、300mm、1-1，在这些条件得到准确复现并完成实际装配验证的基础上，才更适合进入国产替代和批量供应阶段。

五，总结

 极细同轴线束连接器的公差看似是一个很小的尺寸问题，实际却会影响插拔、定位、端接和批量装配一致性。对于I-PEX 83036-100B-01-D，不能仅以32Pin作为选型依据，而应同时确认20497-032T-30连接器、44AWG线材、300mm长度及1-1线位定义。对于工程师，重点是建立完整的尺寸和装配验证体系；对于采购人员，重点是确认供应商能否稳定实现关键规格和批量一致性。通过连接器、线材、端接工艺及公差的整体匹配，可有效降低极细同轴线束国产替代过程中的装配风险。
