I-PEX 83037-100B-01-D 100mm 长度定制极细同轴线束替代品

一、40PIN高密度设计，满足精密设备连接需求

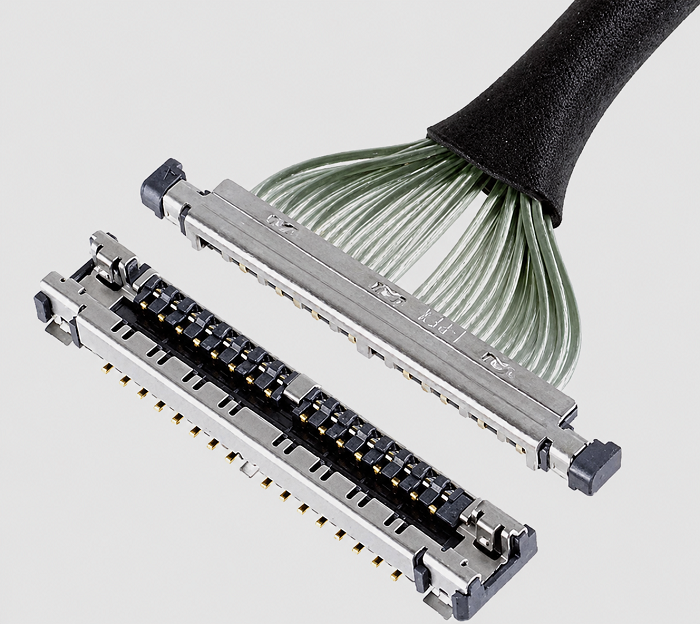

在笔记本电脑、平板电脑、显示模组及小型摄像设备中，极细同轴线束不仅承担信号传输任务，还会影响设备内部空间布局、装配效率与连接可靠性。本文介绍的 I-PEX 83037-100B-01-D 属于 CABLINE-UA II 系列40PIN极细同轴线束，标称长度为100mm，采用AWG #44、50Ω蓝色Micro-Coax极细同轴线材，线位定义为1-1，即两端对应Pin位按同号映射。该型号线材端使用的连接器型号为 20497-040T-30，连接器为 40PIN、0.3MM间距配置。CABLINE-UA II系列资料标注的配合高度为1.27±0.1mm、连接器深度为2.9mm，适合对连接密度和安装空间有要求的应用。对于工程师而言，选型时需要兼顾连接器结构、线束长度、信号要求与设备空间；对于采购人员而言，准确核对产品料号和关键规格，有助于降低询价、打样及采购过程中的型号混淆风险。

二、连接器替代需要确认哪些关键参数？

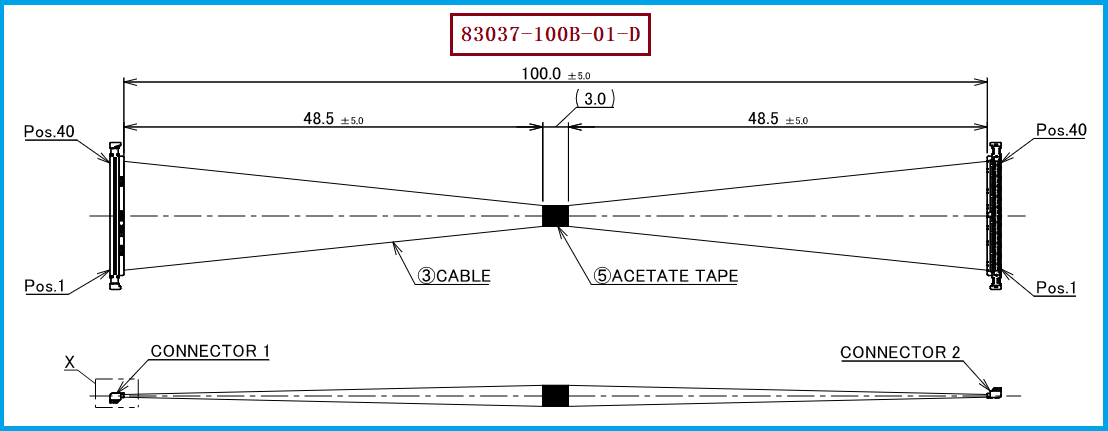

极细同轴线束连接器替代，不能只凭PIN数相同或外观相似就判断兼容，而应从机械结构、电气性能和线位定义等方面综合确认。以 I-PEX 83037-100B-01-D 为例，首先应核对连接器系列及完整型号，确认线材端连接器 20497-040T-30、40PIN配置与0.3MM端子间距，并进一步检查配合尺寸、插合高度、连接器深度、出线方向及整机内部安装空间，避免发生插合不良或结构干涉。其次，应确认线材规格和阻抗要求，该型号图纸标注采用AWG #44、50Ω Micro-Coax线材，替代产品需要根据实际应用要求核对对应规格。还应特别检查两端连接器的Pin位映射：本型号采用1-1定义，替代时必须确保线位关系符合原设计要求，不能未经验证便更改为其他映射方式。

三、电气性能与制造工艺同样不可忽视

在机械尺寸和连接器型号确认之外，替代线束还需要关注电气指标、端接质量及线束制造工艺。该型号图纸标注的电气要求包括：耐电压AC 100V、最大漏电流2.0mA，以及在DC 100V条件下绝缘电阻不低于50MΩ；图纸同时标注线材温度上限为80°C。上述要求应结合原图纸及客户实际应用进行确认，不宜直接以连接器系列的通用参数替代具体线束要求。制造方面，还应检查线材与连接器端接质量、金属盖装配、胶粘固定、胶带包覆及线束长度等关键环节，并根据项目需求进行导通、短路、绝缘和必要的信号性能测试。对于工程师来说，这些验证有助于判断替代产品是否满足设计需求；对于采购人员来说，明确检验项目与验收标准，则有利于提高供应商评估和批量质量管理的可控性。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 83037-100B-01-D 的兼容替代，建议工程师以原始产品图纸为依据，优先确认100mm标称长度、40PIN、0.3MM间距、线材端连接器20497-040T-30、AWG #44线材、50Ω阻抗及1-1线位定义，再结合设备空间、PCB布局和信号传输需求开展样品验证。采购人员在询价及供应商审核时，应明确完整产品料号、连接器型号、线材规格、关键尺寸和检验要求，并尽可能在批量采购前完成样品装配与测试。我们公司可提供：I-PEX 83037-100B-01-D 兼容替代线束方案，专注于极细同轴线束生产制造，可根据客户提供的图纸、样品和技术要求，对连接器配置、线材规格、线束长度及线位映射进行评估，并配合开展样品制作与适配验证。实际兼容性仍需结合配套连接器、整机结构及测试结果综合判断，不能仅凭产品名称或外观相似就认定可以直接替换。

五、总结

极细同轴线束连接器替代是一项需要工程与采购共同参与的工作。工程师应重点关注机械尺寸、PIN数与间距、线位映射、电气指标及装配适配性；采购人员则应关注产品规格是否明确、供应商工艺是否稳定、检验标准是否清晰，以及样品验证和批量交付能否满足项目要求。围绕 I-PEX 83037-100B-01-D，我们公司可提供相应的兼容替代线束制造支持，重点核对 20497-040T-30线材端连接器、40PIN、0.3MM间距、100mm线束长度及1-1线位定义，帮助客户开展替代方案评估。总体而言，可靠的连接器替代不只是型号匹配，更需要完成图纸核对、结构验证、电气测试与工艺确认。通过明确关键参数并建立完整的样品验收流程，工程团队能够降低设计导入风险，采购团队也能提高选型和供应商评估效率，为极细同轴线束兼容替代项目提供更稳妥的支持。
