I-PEX 82898-100B-02-D 300mm 长度定制极细同轴线束替代品

一、40Pin、300mm线束方案：满足高密度设备连接需求

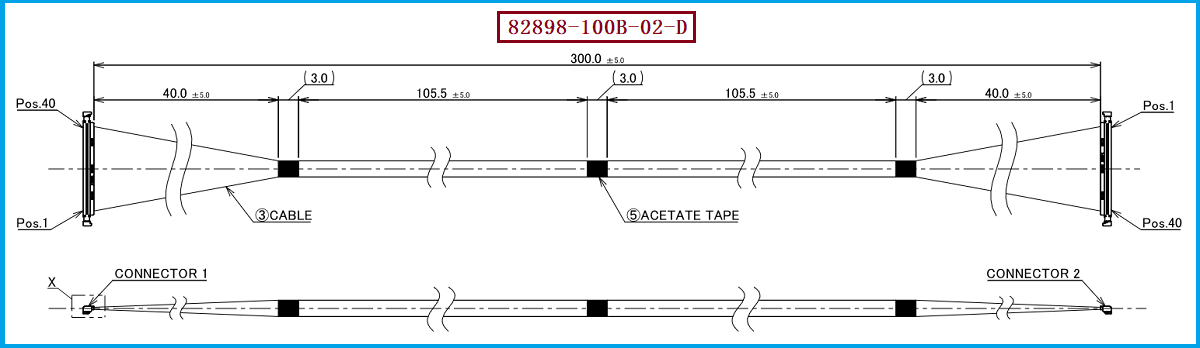

随着笔记本电脑、超薄显示设备及精密摄像模组不断向轻薄化、高集成度发展，极细同轴线束在有限空间内实现稳定信号传输的作用日益突出。本文介绍的 I-PEX 82898-100B-02-D 极细同轴线束属于 CABLINE-UA II 系列40Pin线束方案，标称长度为 300mm，线位定义为 1-N，采用44AWG Micro-Coax极细同轴线材。该系列采用0.3mm端子间距的紧凑型设计，系列资料标注的配合高度为1.27±0.1mm、连接器深度为2.9mm，可作为空间受限设备的连接方案参考。对于工程师而言，选型时除了关注Pin数和线长，还应综合考虑PCB布局、设备内部空间、信号传输要求及线束布线路径；对于采购人员，则需要确认产品规格与项目BOM要求一致，为后续样品评估和批量导入做好准备。

二、连接器兼容设计注意事项：不能只看Pin数和外观

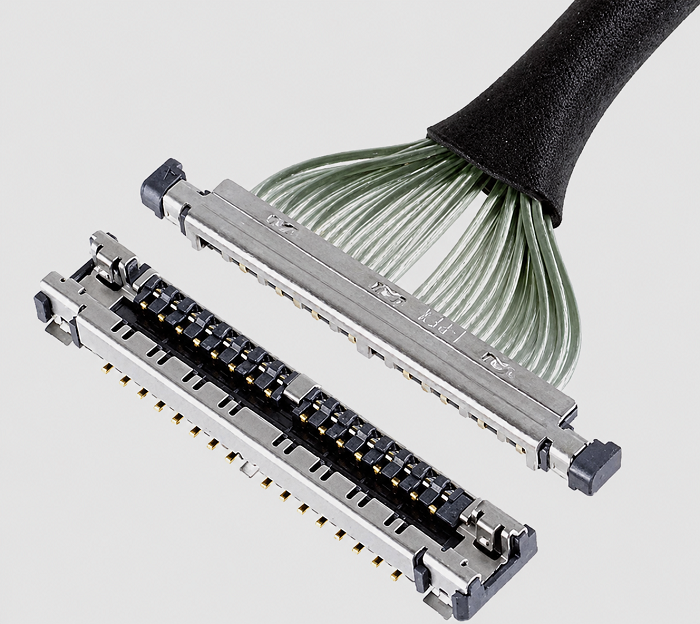

极细同轴线束的兼容设计不能仅凭连接器外观相似或Pin数一致来判断，还应核对连接器系列、端子间距、配合结构、安装尺寸和实际装配关系。针对 I-PEX 82898-100B-02-D，线材端使用的连接器型号为 20497-040T-30，该型号在CABLINE-UA II系列资料中对应40Pin插头壳体。系列相关配套部件还包括金属盖 2679-040-10，以及板端配对连接器参考型号 20498-040E-41。工程师在评估兼容方案时，应依据原始图纸确认实际使用的组件及配合关系，特别注意连接器高度、深度、安装空间和线束出口方向，避免替代产品出现装配干涉或结构不匹配。对于采购人员而言，明确连接器完整型号及配套关系，也有助于减少型号混淆、错料和重复确认等问题。

三、线位定义与电气性能：确保替代方案满足项目要求

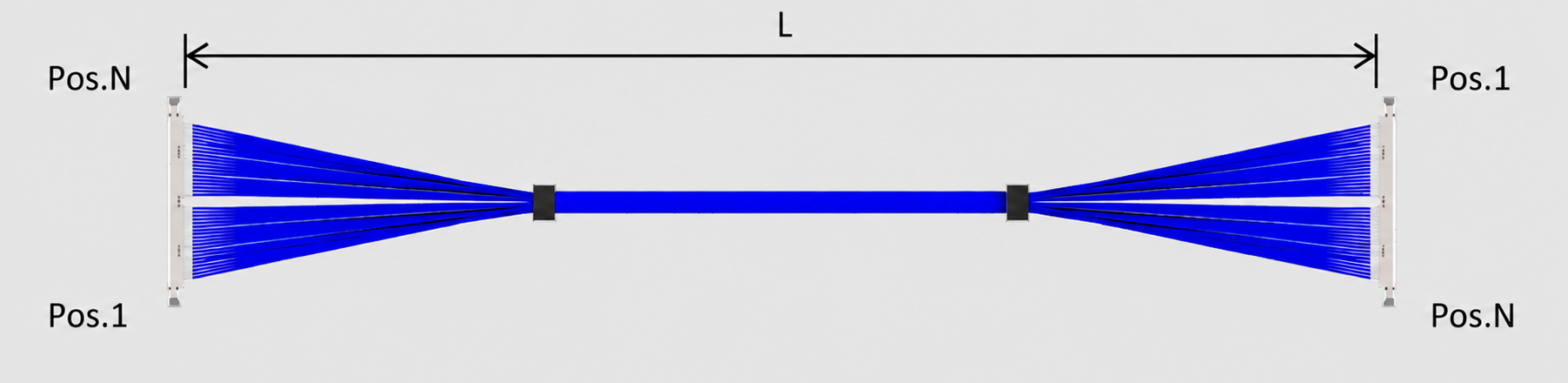

在极细同轴线束开发中，线位定义直接关系到各信号通道的正确连接。该型号线束的线位定义为 1-N，在替代设计和样品确认过程中，应以原始图纸及客户提供的接口定义为准，逐一核对端接方式和实际Pin对Pin映射，不能仅凭线位标识推断具体信号分配。电气性能方面，应重点确认44AWG线材规格、目标阻抗及项目所需的高速信号传输要求，并根据实际应用开展导通、短路、绝缘及必要的信号完整性测试。系列资料中涉及的传输速率和应用示例属于系列层面的参考信息，不能直接视为该具体线束在所有设备和测试条件下均能达到的保证值。与此同时，还应检查300mm线束的布线路径、弯曲区域、固定位置及连接器根部受力情况，降低装配过程中线材受损或连接不稳定的风险。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82898-100B-02-D 的选型与替代，建议工程师首先核对40Pin配置、300mm标称线长、1-N线位定义、44AWG线材规格及线材端连接器型号20497-040T-30，再结合设备结构、接口布局和信号要求确认替代方案。采购人员则应重点关注产品料号、连接器配套关系、样品验证流程及批量生产一致性，避免仅依据Pin数相同或外形接近便直接替换。我们公司可提供：I-PEX 82898-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品和应用要求，开展极细同轴线束的兼容设计评估、样品制作及适配验证。建议在正式批量导入前，完成连接器配合检查、实物装配确认、线序核对及必要的电气性能测试，并以验证结果判断替代产品是否满足项目要求。具体兼容性仍需结合原始图纸、实际组件配置及客户设备测试结果进行确认。

五、总结

对于研发工程师，提前核对连接器尺寸、线位映射、线束走向及电气要求，有助于降低结构干涉、端接错误和信号性能不匹配的风险；对于采购人员，明确产品料号、线材端连接器型号、线束长度及验证标准，则有助于提高供应商评估和替代导入效率。我们公司专注于极细同轴线束生产制造，可围绕 I-PEX 82898-100B-02-D 提供兼容替代线束方案，重点关注 20497-040T-30线材端连接器、300mm线束长度、40Pin配置及1-N线位定义，并配合客户开展样品评估与适配验证。总体而言，极细同轴线束替代不仅是型号和尺寸的对应，更需要兼顾机械结构、电气性能、线位定义与实际装配要求。通过前期充分核对和样品验证，工程与采购团队能够更有依据地评估替代可行性，为产品开发和供应链选择提供支持。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
