I-PEX 81467-100B-02-D 200mm 长度定制极细同轴线束替代品

一、40Pin紧凑型连接方案，满足精密电子设备内部布线需求

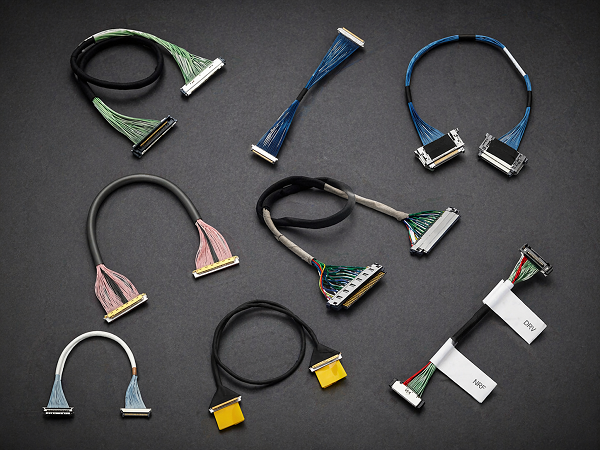

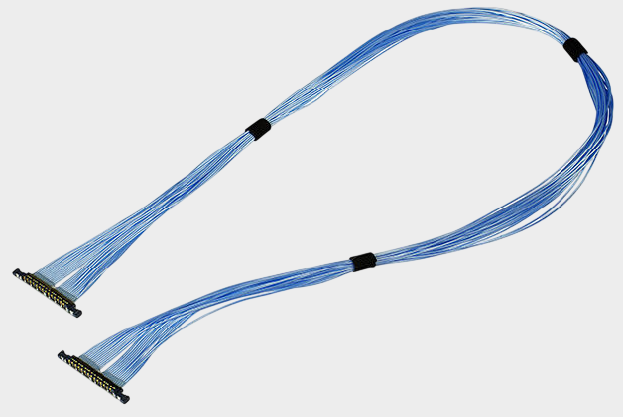

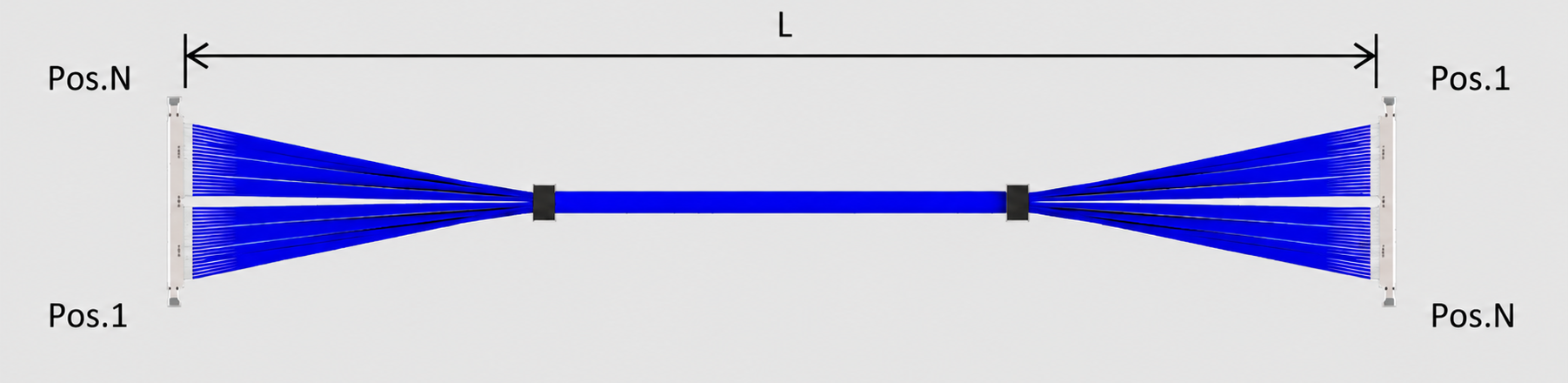

随着笔记本电脑、超薄显示设备、摄像模组及其他精密电子产品向轻薄化、高集成度方向发展，设备内部的连接空间越来越有限。如何在有限的安装高度和狭窄的布线区域内，实现稳定可靠的信号传输，已成为工程师进行线束选型和结构设计时需要重点考虑的问题。本文介绍的 I-PEX 81467-100B-02-D 极细同轴线束，属于 CABLINE-UA II 系列 40Pin 线束方案，线束长度为 200mm，线材端使用的连接器型号为 20497-040T-30。该系列采用 0.3mm 端子间距的紧凑型结构，系列资料标注的配合高度为 1.27±0.1mm、连接器深度为 2.9mm，可为紧凑型设备内部的高密度连接设计提供参考。我们公司专注于极细同轴线束的生产制造，可根据客户需求提供兼容替代方案。

二、连接器高度和空间限制如何解决？从结构设计入手

解决极细同轴线束连接器的高度和空间限制，需要综合考虑连接器本体、线缆出线方向、PCB布局以及整机外壳结构。工程师在设计初期应核对连接器配合高度、安装深度和周边器件的位置，避免连接器本身能够安装，但插拔操作空间不足，或与支架、外壳及其他元件发生干涉。同时，还应预留合理的线束布线路径，避免线缆在连接器根部受到过度弯折、挤压或拉扯。对于空间特别紧凑的应用，可通过三维结构检查、样品试装和整机装配验证，提前识别潜在干涉问题。需要注意的是，连接器系列的参考尺寸并不等于完整线束组件的实际占用空间，最终仍需结合配套连接器、线束走向及设备内部结构进行确认。

三、线束选型的关键：连接器匹配、线长与电气性能

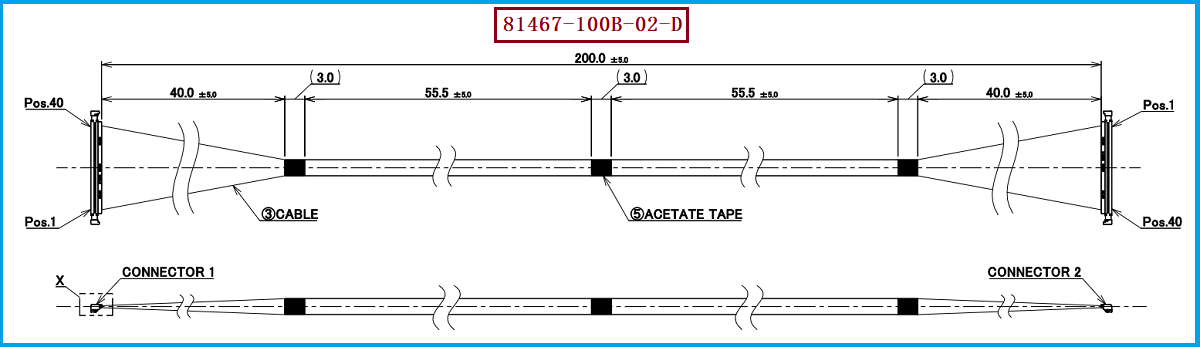

针对 I-PEX 81467-100B-02-D 进行选型或替代评估时，工程师和采购人员应重点核对 Pin 数、连接器型号、线材规格、线束长度和电气要求。该型号图纸列出的线材端壳体组件为 20497-040T-30，配套金属盖型号为 2679-040-10，对应的板端配对连接器为 20498-040E-41。原始图纸标注线材为 AWG44、50Ω Micro-Coax，线束总长为 200.0±5.0mm，并列有耐电压 AC 100V、绝缘电阻 50MΩ MIN.（DC 100V测试条件）等要求。开展兼容替代时，不应只依据外观或 Pin 数判断能否互换，还应对连接器配合、尺寸公差、导通与短路、绝缘性能以及实际应用所需的信号完整性进行核对和验证，确保替代方案满足设备设计要求。

四、选型和兼容与替代方案参考及建议

对于需要控制安装高度、节省内部空间的精密电子设备，建议工程师先确认设备可用高度、连接器安装方向和线缆弯曲路径，再依据原始图纸核对连接器组件、线长、分段尺寸及固定方式。采购人员则应重点关注产品料号的一致性、材料和电气规格、样品验证流程以及批量生产质量控制。我们公司可提供 I-PEX 81467-100B-02-D 兼容替代线束方案，可根据客户提供的图纸和应用需求，围绕 40Pin 配置、20497-040T-30 线材端连接器、200mm线束长度及 AWG44 极细同轴线材开展方案评估与样品制作。对于空间受限的项目，还可重点检查连接器配合后的实际高度、线束出线位置、装配干涉和线缆受力情况。具体替代可行性应以连接器配合确认、样品装配测试和必要的电气性能验证结果为准。

五、总结

极细同轴线束连接器的高度和空间限制，既是结构设计问题，也是线束选型、装配验证和供应商协同的问题。工程师应在产品开发阶段充分评估连接器尺寸、布线路径和整机装配空间，采购人员则应确认替代产品的料号、连接器配套关系、线材规格及质量验证要求。围绕 I-PEX 81467-100B-02-D，我们公司可提供兼容替代线束制造与适配评估服务，帮助客户在满足设计要求的基础上，进一步评估供应选择。通过前期尺寸核对、样品试装和电气验证，可以更有效地降低结构干涉、装配不匹配及替代评估不足带来的风险，为精密电子设备提供更合适的极细同轴线束连接方案。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
