I-PEX 82897-100B-02-D 100mm 长度定制极细同轴线束替代品

一、40Pin超精密连接方案：兼顾小型化与高速信号连接需求

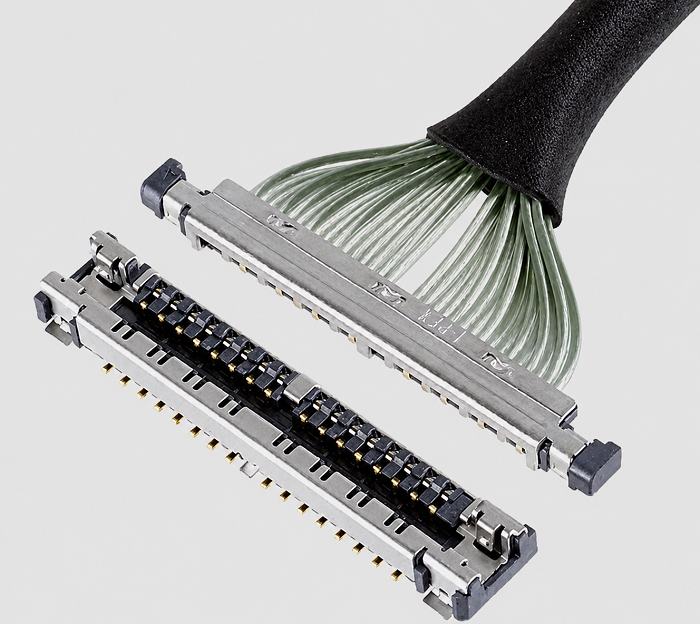

在笔记本电脑、轻薄显示设备、摄像模组及其他精密电子产品中，极细同轴线束承担着高速信号传输与内部模块连接的重要作用。随着设备内部空间不断缩小，连接器的尺寸、线材规格、装配精度以及长期使用可靠性，已经成为工程设计与供应链选型的重要考量。本次介绍的产品为 I-PEX 82897-100B-02-D 极细同轴线束，采用 CABLINE-UA II 系列 40Pin 连接方案，线材规格为 44AWG 极细同轴线，标准线长为 100mm，线材端使用的连接器型号为 20497-040T-30。CABLINE-UA II 系列具有 0.3mm 端子间距、1.27±0.1mm 嵌合高度及紧凑型结构，并采用屏蔽与多点接地设计，适用于空间受限的高速信号连接场景。对于工程师而言，选用此类线束时，不仅需要确认 Pin 数、线长和连接器型号，还应关注线缆走向、弯曲空间、配合结构以及实际应用中的信号完整性。我们公司专注于极细同轴线束的生产制造，可根据目标型号及实际应用需求进行兼容替代方案开发，提供 I-PEX 82897-100B-02-D 兼容替代线束方案，帮助客户评估产品适配性与供应选择。

二、连接器插拔寿命如何影响产品设计？工程师必须关注的可靠性问题

连接器插拔寿命是指连接器在规定的测试条件下，经过一定次数的插入与拔出后，仍能满足相关性能要求的能力。对于极细同轴线束而言，插拔寿命不仅关系到连接器接触的稳定性，还会影响设备维修方式、整机结构设计及长期使用可靠性。在产品设计阶段，如果设备需要多次拆装、维修或更换线束，工程师就应重点评估连接器触点磨损、接触电阻变化、端子变形、金属屏蔽接触稳定性，以及插拔过程中线缆和焊接连接部位承受的机械应力。CABLINE-UA II 采用紧凑型垂直插拔结构，适合高密度安装，但其系列规格并未在当前引用资料中明确给出本型号的具体额定插拔次数，因此不能仅凭连接器外形或系列名称推定其使用寿命。实际设计时，应以对应连接器的正式规格书、测试报告及设备使用场景为依据。若产品需要频繁维护，建议预留合理的操作空间，制定正确的插拔方向和操作流程，并在设计验证阶段安排插拔循环测试，检查接触连续性、端子状态及信号性能。通过在设计初期纳入插拔寿命评估，可以减少连接器过早失效、设备间歇性断讯及后期维修成本等风险。

三、选型和兼容与替代方案参考及建议：从料号、线材到实际装配逐项验证

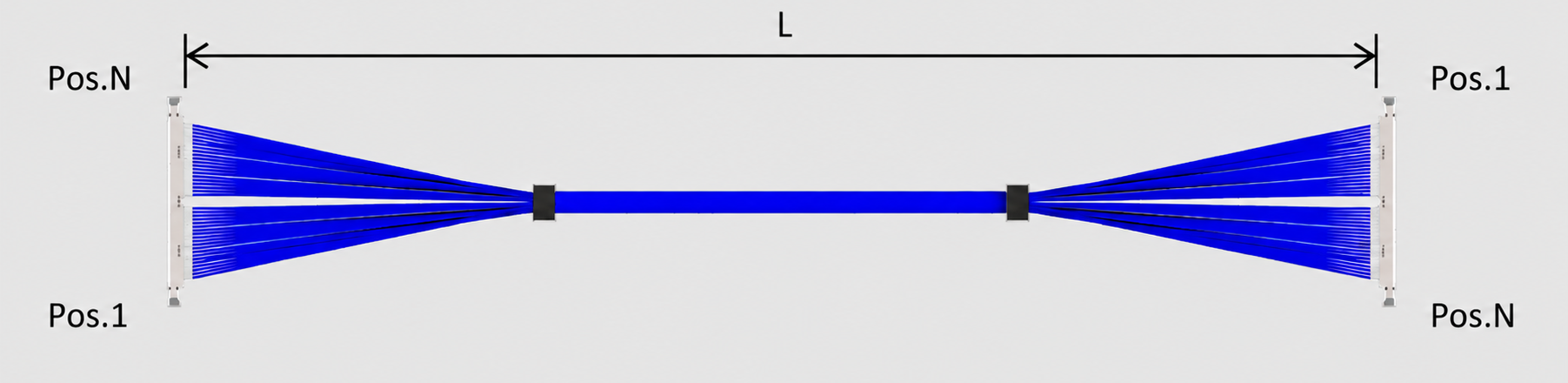

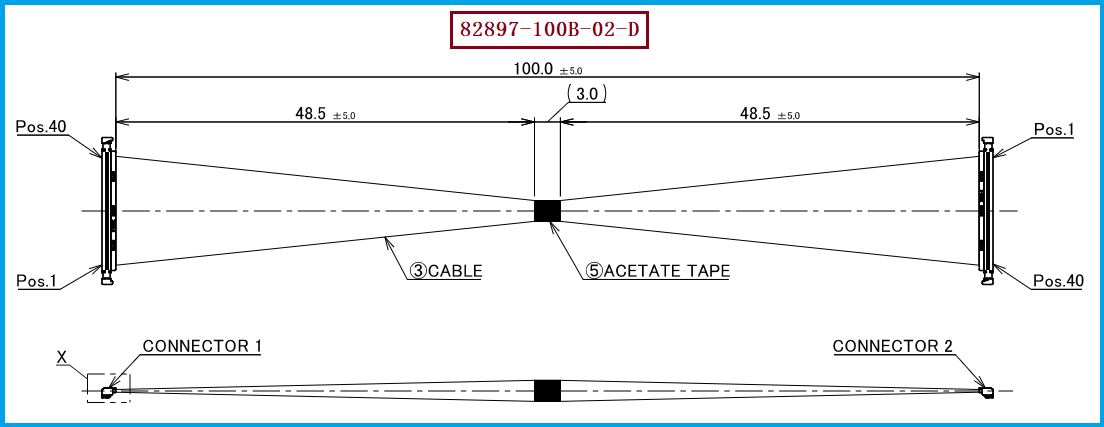

对于采购人员与研发工程师来说，极细同轴线束的兼容替代不能只看 Pin 数相同或外观相似，更需要确认连接器结构、脚位定义、线材规格、长度和电气性能是否符合实际应用要求。以 I-PEX 82897-100B-02-D 为参考，该型号对应 CABLINE-UA II 40Pin、44AWG 极细同轴线、100mm 线长及 1-N 连接方案；线材端连接器型号为 20497-040T-30。在进行替代选型时，首先应核对连接器的配合尺寸、插拔方向、金属盖结构及端子布局，并确认板端配套连接器和两端脚位对应关系；其次应检查 44AWG 线材的外径、阻抗、屏蔽结构、弯曲要求与信号传输需求；最后应结合整机安装环境，对线束长度公差、分线尺寸、固定方式、导通与短路、接触稳定性以及必要的高速信号性能进行验证。对于有反复插拔或维修需求的产品，还应把连接器插拔循环、插拔后的接触状态和线缆固定可靠性纳入验证计划。我们公司可提供 I-PEX 82897-100B-02-D 兼容替代线束方案，支持客户围绕原始图纸和实际应用条件开展样品评估、尺寸核对及性能验证。需要说明的是，兼容替代是否成立，应以样品测试、连接器配合确认和客户应用验证结果为准，不应仅根据料号对应关系直接认定完全互换。

四、面向工程与采购的产品价值：以可验证的质量标准支持稳定供货

在极细同轴线束的采购与导入过程中，稳定性不仅取决于单次样品能否正常连接，还取决于批量制造的一致性、质量检验方法以及供应商对产品规格的持续控制。工程团队应建立清晰的图纸与检验要求，重点关注连接器装配状态、脚位正确性、线长及分线尺寸、线缆外观、导通和短路检测，并根据产品应用要求安排插拔寿命及信号完整性验证。采购团队则可以从样品确认、技术规格一致性、批次追溯、交付能力和替代验证流程等方面综合评估供应方案，避免只以初始采购价格作为判断依据。对于使用 I-PEX CABLINE-UA II 系列的设备制造商，我们公司可围绕 I-PEX 82897-100B-02-D 开展极细同轴线束兼容替代制造，重点对照 40Pin 连接方案、20497-040T-30 线材端连接器型号及 44AWG 线材要求，并结合客户图纸和应用条件推进样品确认与生产导入。通过将连接器插拔寿命、线束结构匹配和制造质量控制纳入同一套评估流程，企业可以更全面地判断产品在设备生命周期内的适用性，为研发设计、维护策略和采购决策提供更可靠的依据。

五，总结

I-PEX 82897-100B-02-D 是一款面向紧凑型电子设备连接需求的 40Pin、44AWG、100mm 极细同轴线束方案。连接器插拔寿命不仅影响连接稳定性，也会影响整机结构、维护方式及产品长期可靠性，因此应在设计和选型阶段提前评估。我们公司可提供 I-PEX 82897-100B-02-D 兼容替代线束方案，围绕连接器型号、线材规格、尺寸结构及实际应用要求开展制造与验证，协助客户评估兼容替代的可行性，为工程设计和采购选型提供更多方案参考。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
