I-PEX 83048-100B-01-D 300mm 长度定制极细同轴线束替代品

一、超薄设备布线需求：以精密极细同轴线束释放有限空间

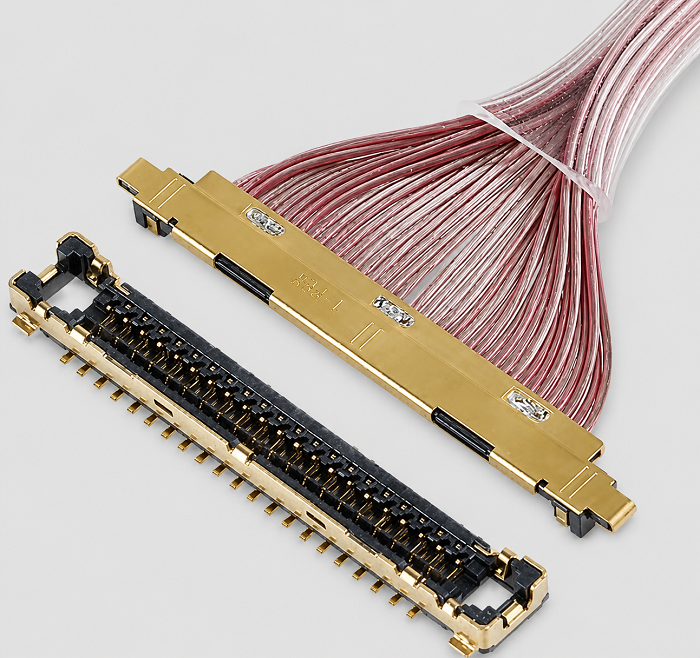

随着笔记本电脑、平板电脑、显示模组及小型化电子设备不断向轻薄化发展，设备内部的布线空间越来越有限。在屏幕转轴、狭窄腔体等区域，线束不仅需要满足信号连接要求，还需要兼顾线材外径、连接器高度、弯折路径与装配空间。本次介绍的产品型号为 I-PEX 83048-100B-01-D，属于 CABLINE-UX II 系列 30PIN、300mm、1-1 连接结构的极细同轴线束，采用 46AWG 线材配置。该系列连接器采用 0.25mm 接点间距及 90°出线结构，为空间受限设备的内部连接提供了设计选择。对于工程师而言，合理规划线束走向有助于提高空间利用率；对于采购人员而言，准确核对产品料号及关键规格，则有助于提高选型与询价效率。

二、工程设计要点：低高度、小外径与合理走线相结合

突破空间限制，并非单纯缩小线材尺寸，而是需要综合考虑连接器结构、线材外径、弯折空间及装配方式。CABLINE-UX II 系列的参考配合高度约为 1.04mm，最大约为 1.10mm，连接器深度约为 2.4mm，可为轻薄设备内部结构设计提供参考。工程师在设计时，应根据实际安装环境确认线束长度、出线方向、固定位置与弯折半径，避免线材受到过度挤压、拉扯或反复弯折。同时，还应关注屏蔽层与接地结构的连续性，降低电磁干扰对信号传输的影响。连接器系列所列的参考传输能力不代表所有线束组合均能达到相同性能，具体表现仍需结合线材、端接工艺及整机环境进行验证。

三、选型和兼容与替代方案参考及建议

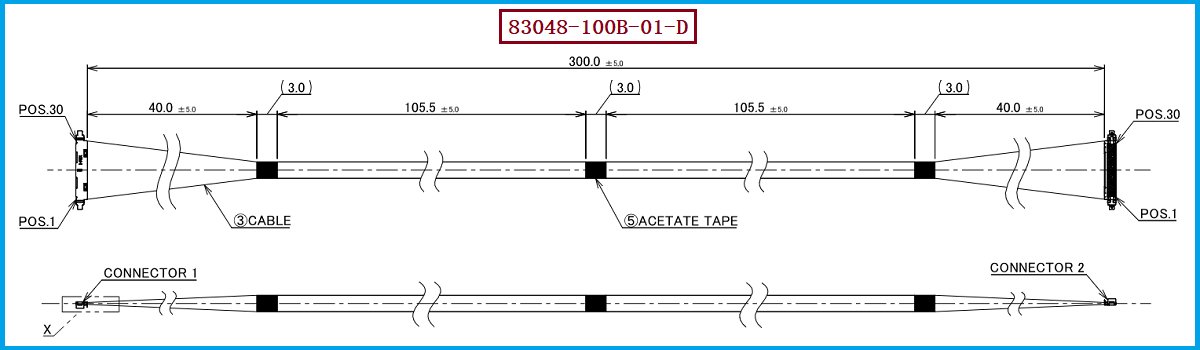

对于 I-PEX 83048-100B-01-D 的兼容替代项目，建议工程师和采购人员重点核对连接器系列、PIN 数量、接点间距、线束长度、连接关系、线材规格、屏蔽方式及接地结构。本产品对应 30PIN、0.25mm 间距、300mm 长度、46AWG 线材及 1-1 连接关系；你提供的线材端连接器型号为 20532-030T-02，实际选型时应结合装配图纸及具体连接器版本，进一步确认配合尺寸、插拔方向和 PIN 定义，不能仅凭外观相似或 PIN 数相同就判断完全兼容。我们公司可提供：I-PEX 83048-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品及技术要求，开展规格核对、结构评估与定制加工沟通，协助评估替代可行性。最终兼容性应以双方确认的技术规格、样品装配及必要的电气测试结果为依据。

四、制造与品质控制：让紧凑布线兼顾可靠性

极细同轴线束的制造需要兼顾细径线材处理、端接一致性、屏蔽连续性和尺寸控制。对于工程团队，线束不仅要能够安装在有限空间内，还应满足设备运行期间的连接稳定性与信号传输需求；对于采购团队，则需要在确认型号与价格的同时，关注供应商的加工能力、品质检验流程、样品验证配合及批量交付要求。围绕 I-PEX 83048-100B-01-D，我司可根据项目要求沟通 30PIN、0.25mm 间距、300mm 长度、46AWG 线材及相关连接器条件，并进一步确认 PIN 定义、线束走向、屏蔽接地和检验要求，为客户提供极细同轴线束兼容替代及定制制造支持。

五、总结

极细同轴线束突破空间限制的关键，在于精密连接器、细径线材与合理布线设计的协同配合，同时兼顾电气性能、机械结构和加工品质。针对 I-PEX 83048-100B-01-D，通过提前确认连接器型号、PIN 数与间距、线束长度、线材规格及连接关系，并结合实际设备空间开展样品装配与必要测试，可更有针对性地推进线束兼容替代项目。我司可根据客户图纸与需求提供相应的极细同轴线束定制制造支持，协助工程师优化设计、帮助采购人员完善规格确认流程，为轻薄化电子设备的内部连接提供灵活的线束方案。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
