I-PEX 82905-100B-02-D 100mm 长度定制极细同轴线束替代品

一、设备轻薄化趋势下，极细同轴线束的重要性不断提升

随着笔记本电脑、超薄显示设备、摄像模组及其他精密电子产品持续向轻薄化、高集成度发展，设备内部的布线空间越来越有限。工程师不仅需要考虑线束能否顺利装配，还需要兼顾信号传输、走线路径、屏蔽效果与长期使用可靠性。极细同轴线束具有线径细、适合高密度布线等特点，能够帮助工程师更灵活地规划狭窄空间内的信号连接。因此，越来越多的研发团队在产品设计阶段就开始关注线束尺寸、连接器结构、线材阻抗和整体布线方案，希望在有限空间内实现更合理的结构布局与稳定的信号连接。

二、I-PEX 82905-100B-02-D 产品规格与结构特点

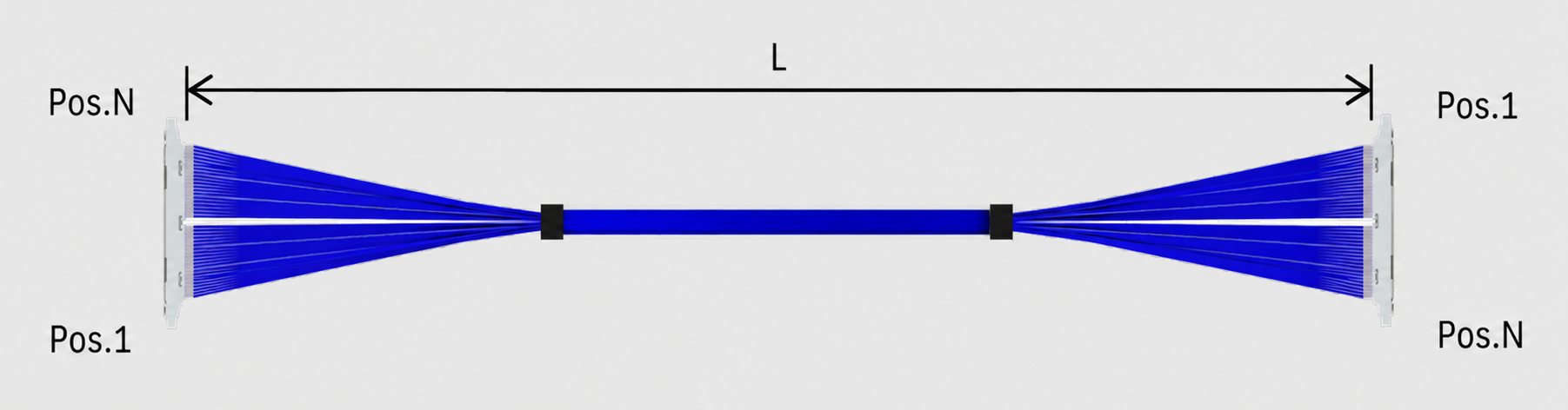

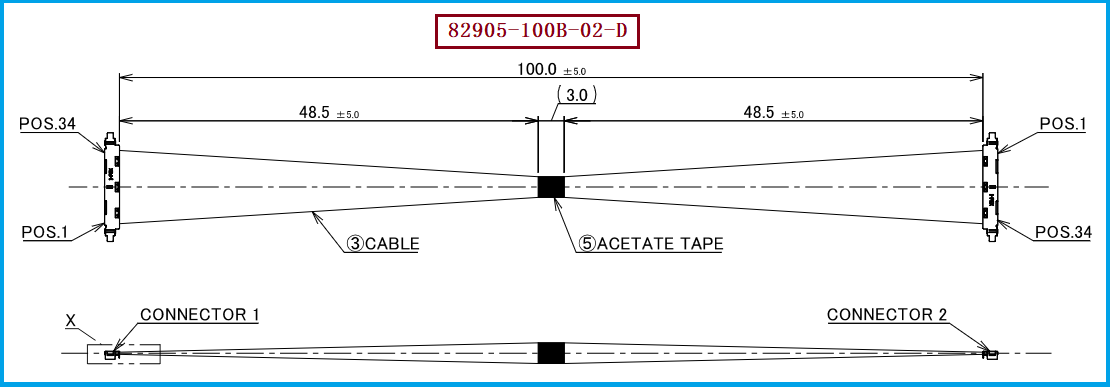

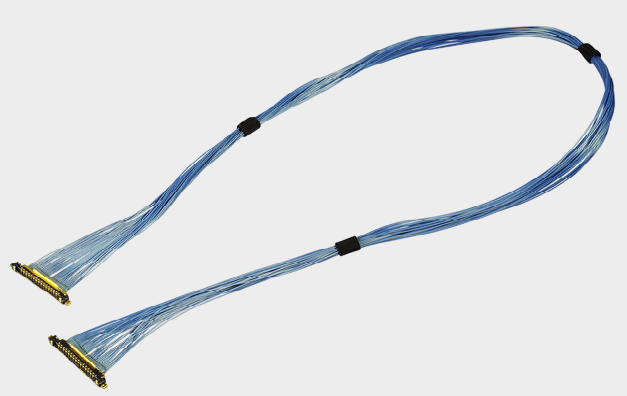

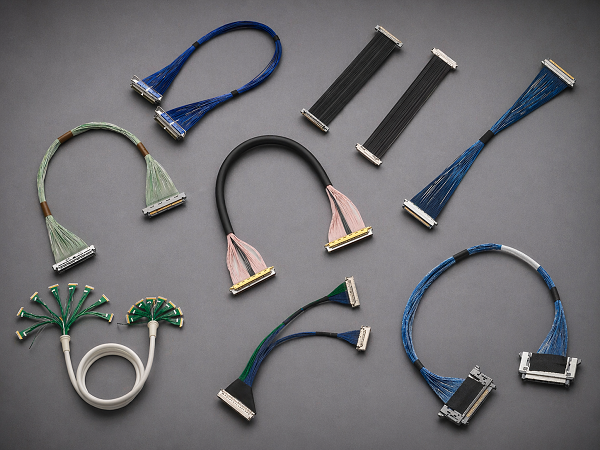

本次介绍的 I-PEX 82905-100B-02-D 为 CABLINE-UX II 系列34PIN、100mm极细同轴线束，采用46AWG、50Ω极细同轴线，线材端连接器型号为 20532-034T-02-1。根据对应工程图纸，该产品使用34根蓝色微型同轴线，标称长度为100mm，图纸规定总长度公差为±5.0mm，并列有金属盖、UV胶及醋酸胶带等相关组成材料。CABLINE-UX II系列采用0.25mm间距的连接器设计，并具备90°出线、垂直插拔等结构特点，适用于空间受限的电子设备内部连接。对于工程师而言，了解这些参数有助于评估线束与设备内部空间的匹配程度；对于采购人员而言，完整核对产品料号和工程图纸，则有助于减少规格混淆及采购偏差。

三、工程师选型关注点：尺寸、线序与信号性能需要综合评估

极细同轴线束的选型不能只看外观或PIN数是否相同，还需要同时确认连接器型号、线材AWG规格、阻抗、长度、线序、端接方式和屏蔽接地结构。针对I-PEX 82905-100B-02-D，工程师应重点确认34PIN连接器配置、46AWG线材、50Ω阻抗、100mm标称长度及图纸规定的两端PIN对应关系。该图纸中的PIN ASSIGNMENT采用反向编号映射，即Connector 1的PIN 34对应Connector 2的PIN 1，Connector 1的PIN 1对应Connector 2的PIN 34，替代开发时需要按照实际图纸逐一核对。除此之外，还应根据终端设备要求开展尺寸与装配检查、导通测试、绝缘及耐电压测试；若应用涉及高速信号，还应结合整机设计和实际测试结果评估信号完整性，不能仅依据连接器系列的参考传输能力判断整条线束的性能。

四、选型和兼容与替代方案参考及建议

对于需要导入兼容替代线束的研发团队和采购部门，建议先以原始工程图纸为基准，确认连接器系列、PIN数、线材端连接器型号、线材规格、线长、PIN定义、接地结构及相关电气要求，再进行样品评估与装配验证。针对 I-PEX 82905-100B-02-D，替代方案应重点匹配CABLINE-UX II 34PIN结构、连接器 20532-034T-02-1、46AWG、50Ω、100mm长度以及原图纸规定的线序和加工要求。我们公司专注于极细同轴线束的生产制造，我们公司可提供：I-PEX 82905-100B-02-D 兼容替代线束方案，可根据客户提供的工程图纸与项目需求开展对应线束制造和规格匹配，协助客户推进样品评估与替代导入。具体实施时，仍需确认连接器供料方式、关键尺寸、加工工艺及客户验收标准，以确保方案符合实际应用要求。

五、总结

工程师越来越重视极细同轴线束，是因为线束不仅影响设备内部空间利用率，也关系到信号连接、装配可行性和产品运行可靠性；采购人员则需要进一步考虑规格一致性、供应保障及兼容替代的可行性。针对I-PEX 82905-100B-02-D，我们公司可依据对应工程图纸与客户项目需求，提供极细同轴线束兼容替代制造方案。通过对34PIN连接器、20532-034T-02-1线材端连接器、46AWG线材、50Ω阻抗、100mm长度及PIN线序等关键参数进行逐项确认，能够为客户的选型、样品验证和替代评估提供支持，帮助精密电子设备实现更合理的内部布线与稳定可靠的线束连接。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
