I-PEX 83009-100B-01-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：10Pin 极细同轴线束，满足精密设备连接需求

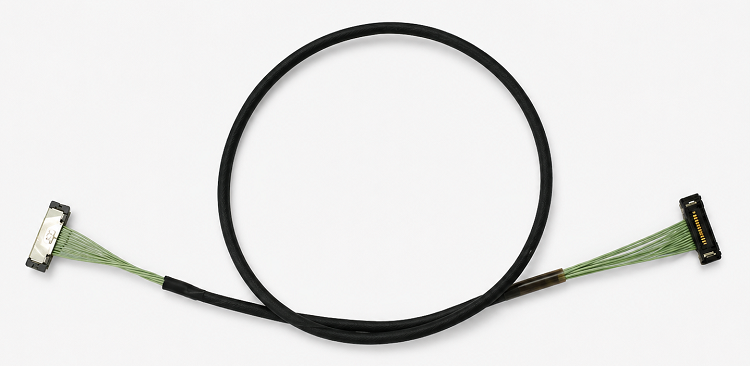

I-PEX 83009-100B-01-D 极细同轴线束属于 CABLINE®-SS 系列相关线束产品，适用于精密电子设备内部的紧凑型信号连接。该系列采用 0.4mm 端子间距、垂直插拔与水平出线结构，连接器高度约为 1.65±0.2mm，深度约为 3mm，有助于节省设备内部空间。该线束为 10Pin 规格，标称线长为 300mm，配套连接器型号为 20373-R10T-06，线材规格为 40AWG 极细同轴线，适用于笔记本电脑、平板电脑、显示模组、摄像头模组及其他精密电子设备。在线束选型过程中，除了关注 Pin 数、线长和连接器型号，还需要重视绝缘性能、屏蔽结构、阻抗控制及装配可靠性。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、工程图纸、原装样品及应用需求，评估并开发相应的兼容替代线束方案，为客户提供灵活的定制制造支持。

二、技术知识：极细同轴线的绝缘材料为什么重要？

极细同轴线通常由中心导体、绝缘层、外导体及外被等部分构成，其中绝缘材料虽然不直接承担信号导体的作用，却会对高频传输性能和长期使用可靠性产生重要影响。首先，绝缘材料的介电常数、介质损耗以及绝缘层的尺寸一致性，会影响线缆的特性阻抗和信号衰减，因此在高速显示、摄像头数据传输及其他高频信号应用中，需要根据目标电气性能选择合适的线材结构。其次，绝缘层能够隔离中心导体与外导体，降低短路风险；如果绝缘层厚度不均、材料性能不稳定，或在加工过程中受到损伤，就可能影响阻抗一致性和信号完整性。此外，绝缘材料的耐热性、耐弯折性和耐老化性能，也关系到线束在狭窄空间、反复弯折及长期运行环境中的稳定表现。对于采用 40AWG 线材的极细同轴线束，工程师不能只关注导体尺寸，还应综合评估绝缘层结构、线材外径一致性及弯折后的电气性能。具体绝缘材料类型及性能等级应以实际线材规格书和检测结果为准，不能仅凭线规推断材料组成。

三、兼容替代方案：从连接器匹配到线材结构评估

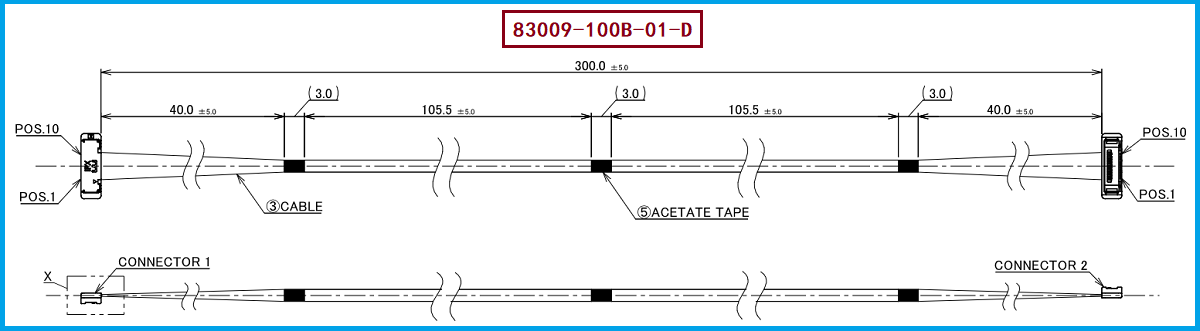

针对 I-PEX 83009-100B-01-D 极细同轴线束，开展兼容替代开发时，需要优先核对 10Pin 配置、300mm 标称线长、连接器型号、两端连接形式、线序定义及装配结构，确保替代方案能够满足设备的机械安装要求。在线材方面，应重点评估 40AWG 导体规格、绝缘层结构、外径尺寸、屏蔽方式及目标特性阻抗，并结合实际传输速率和应用环境验证插入损耗、回波损耗、串扰及信号完整性。即使同系列产品资料展示了特定条件下的高速传输能力，也不能直接将其视为本款 300mm 线束的性能保证，替代产品仍需依据实际应用要求进行测试。我们公司可提供 I-PEX 83009-100B-01-D 兼容替代线束方案，根据客户提供的原装样品、图纸和技术要求，开展线材、连接器、长度、线序及加工工艺评估。通过前期样品验证与必要的机械、电气测试，帮助客户判断替代产品的适用性，为研发设计和采购选型提供制造支持。

四、品质控制：绝缘性能与加工工艺共同保障产品可靠性

极细同轴线束具有线径细、结构紧凑、加工精度要求高等特点，绝缘材料的性能需要与剥线、端接、焊接或其他连接工艺相匹配。在生产过程中，绝缘层若出现破损、变形或尺寸偏差，可能造成短路风险、电气性能波动，甚至影响产品的使用寿命。因此，兼容替代线束的质量控制不能只停留在外观检查，还应结合产品结构和客户要求，开展导通测试、短路测试、绝缘性能检测、尺寸检查及必要的高速信号测试。同时，对于需要反复弯折或安装在狭小空间内的线束，还应关注弯折后的结构完整性和电气性能变化。我们公司在极细同轴线束定制制造过程中，可根据客户的产品要求配合开展样品确认、加工结构评估及质量验证，帮助客户关注线材一致性、连接可靠性和批量生产稳定性。通过材料评估、工艺控制与成品检测相结合，有助于降低产品导入过程中的质量风险，为精密电子设备提供可靠的内部连接方案。

五、总结

对于 I-PEX 83009-100B-01-D 这类 10Pin、300mm、40AWG 极细同轴线束，绝缘材料的介电特性、绝缘结构的一致性、线材弯折性能及整体制造工艺，都会影响产品的信号传输表现和长期应用可靠性。开发兼容替代产品时，应综合考虑连接器配合、线序定义、线材结构、阻抗要求及实际设备的工作环境，并通过样品测试和设备验证确认兼容性，避免仅凭型号或外观相似就认定产品完全等效。我们公司专注于极细同轴线束的生产制造，可为客户提供 I-PEX 83009-100B-01-D 兼容替代线束方案，支持根据工程图纸、原装样品及具体应用要求开展定制开发与制造可行性评估，为工程师优化产品设计、采购人员拓展供应渠道提供支持。欢迎联系我们，提供相关产品资料和技术要求，共同评估适合项目需求的极细同轴线束解决方案。
