I-PEX 82442-100B-02-D 200mm 长度定制极细同轴线束替代品

一、高速设备对信号稳定性提出更高要求，极细同轴线束成为可靠连接关键

随着高速显示、工业视觉、智能终端、AI设备以及精密电子产品不断向轻薄化、高性能化方向发展，设备内部高速信号传输对于连接线束的要求越来越高。工程师在进行高速信号链路设计时，不仅需要关注传输速率，同时也需要考虑电磁干扰（EMI）、信号串扰、阻抗连续性以及长期运行稳定性。

极细同轴线束（Micro-Coaxial Cable Harness）由于采用单根同轴屏蔽结构，可以有效隔离外部干扰，并降低多通道高速信号之间的串扰，因此成为高密度、高速率电子设备内部连接的重要方案。相比普通多芯排线，极细同轴线束能够在有限空间内实现更多信号通道布局，同时保持较好的信号完整性。

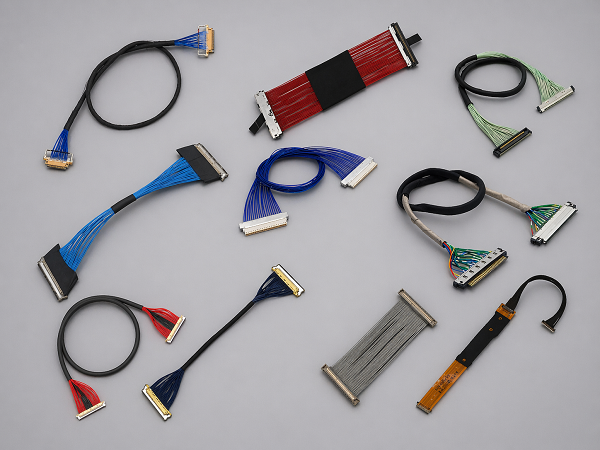

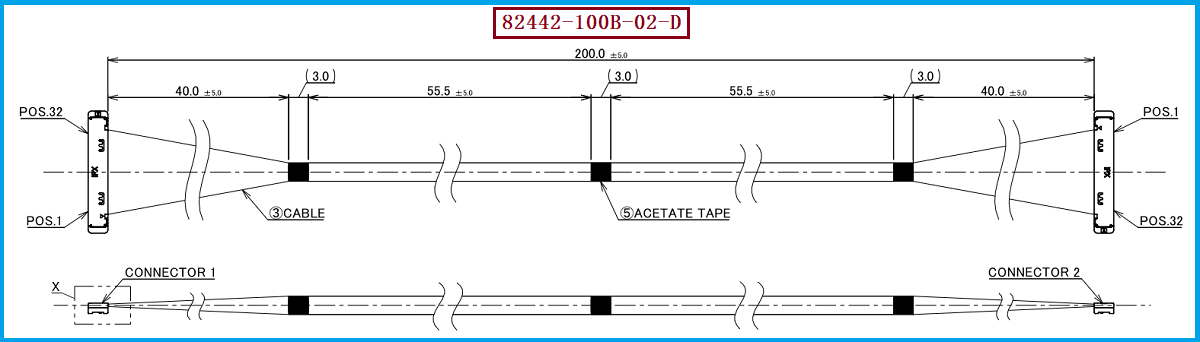

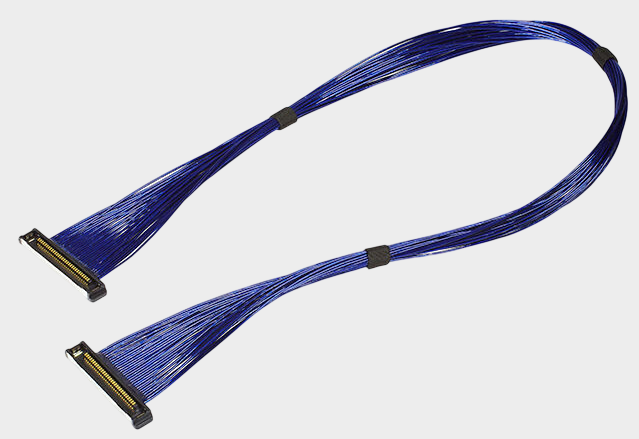

本方案对应 I-PEX CABLINE®-SS 系列32Pin极细同轴线束产品，型号为 I-PEX 82442-100B-02-D。该产品属于 CABLINE®-SS 32P HARNESS，采用 32Pin Micro-Coaxial Cable结构，线材规格为 AWG#40、50Ω极细同轴线，线束长度为 200MM，线位定义为 1-N，线材端连接器型号为 20373-R32T-06。I-PEX官方资料显示，该系列32Pin Harness采用40AWG Micro-Coaxial Cable、200mm长度及1-N线序定义，可用于高速信号传输应用。

针对客户在高速设备设计过程中对于原厂型号替代、供应稳定性以及成本优化的需求，我司专注于极细同轴线束研发制造，可提供：I-PEX 82442-100B-02-D兼容替代线束方案，帮助客户实现高可靠性的国产替代连接方案。

二、高速信号线是否必须选双屏蔽极细同轴线？工程师如何正确选择？

在高速信号传输应用中，很多工程师会关注一个问题：高速信号线是否必须采用双屏蔽极细同轴线？实际上，是否需要双屏蔽结构，需要根据信号频率、传输速率、工作环境以及EMI要求综合判断，并不是所有高速应用都必须采用双屏蔽方案。

极细同轴线本身采用“中心导体＋绝缘层＋屏蔽层＋外被”的同轴结构，单层屏蔽已经能够提供较好的电磁隔离能力。对于一般高速差分信号传输，例如显示接口、摄像头模组、高速数据连接等应用，采用高品质50Ω Micro-Coaxial Cable通常已经可以满足信号完整性要求。

I-PEX 82442-100B-02-D采用AWG#40、50Ω Micro-Coaxial Cable方案，每根信号线均具备独立屏蔽结构，可以减少相邻通道之间的串扰，提高高速数据传输稳定性。该产品配合CABLINE®-SS系列连接器，可支持高速数据应用，CABLINE®-SS系列官方资料显示其支持最高16Gbps/Lane等级高速传输应用，并支持AWG36、AWG38、AWG40等Micro-Coaxial Cable规格。

而在以下特殊应用环境中，工程师可能需要考虑双屏蔽或加强屏蔽方案，例如：

  ●  设备内部存在强电磁干扰源；

  ●  线束靠近高速电源模块、电机驱动模块；

  ●  设备需要满足更严格EMC认证要求；

  ●  超长距离高速传输导致信号衰减增加。

因此，高速信号线选择的核心并不是简单判断“双屏蔽更好”，而是根据系统需求选择合适的屏蔽等级。合理的线材结构、阻抗控制、连接器设计以及PCB布局共同决定最终信号性能。

三、I-PEX CABLINE®-SS 32Pin极细同轴线束技术特点与高速应用价值

I-PEX 82442-100B-02-D采用CABLINE®-SS系列32Pin连接结构，整体线束由32根Micro-Coaxial Cable组成，两端采用CABLINE®-SS Plug Housing Assembly 20373-R32T-06，并搭配对应Metal Cover结构，实现高密度、高可靠性的高速连接。PDF资料显示，该型号线束结构包含20373-R32T-06 Housing Assembly、2182-032-03 Metal Cover以及32根AWG#40、50Ω Micro-Coaxial Cable。

该型号的重要特点包括：

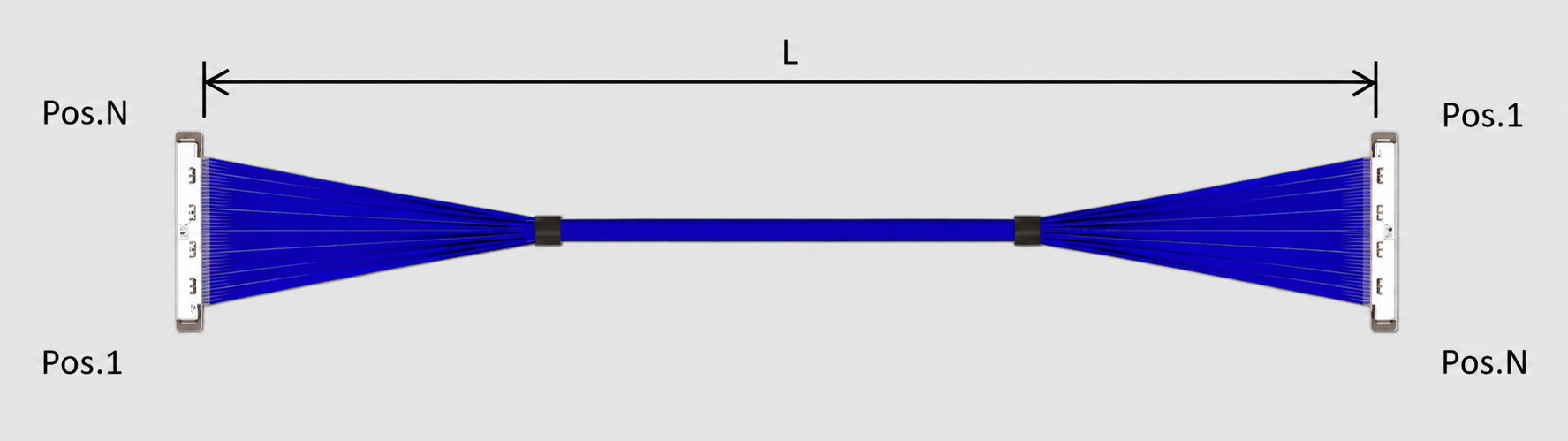

首先，32Pin高密度设计能够满足多通道高速信号传输需求，在有限空间内实现更多信号连接；其次，AWG#40极细同轴线结构兼顾柔韧性、小型化以及高速性能，适合设备内部复杂走线环境；另外，1-N线位定义可以帮助设备设计人员实现特定方向的信号转换，减少PCB重新布局压力。

对于工程师而言，在选择替代线束时，需要重点确认连接器型号、Pin数量、线序定义、线材规格以及长度参数是否一致。对于采购人员而言，则需要关注供应商是否具备稳定生产能力、尺寸控制能力以及批量一致性。

我司可提供：I-PEX 82442-100B-02-D兼容替代线束方案，支持20373-R32T-06连接器匹配、AWG#40极细同轴线加工、200MM长度控制以及1-N线序定义生产，可满足客户样品验证及批量导入需求。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82442-100B-02-D 极细同轴线束进行选型或国产替代时，工程师和采购人员建议从机械兼容、电气性能以及应用环境三个维度进行评估。

机械结构方面，需要确认：

32Pin接口数量、20373-R32T-06连接器规格、0.4mm Pitch结构、线束长度200MM以及安装空间是否匹配。

电气性能方面，需要重点确认：

50Ω阻抗控制、信号损耗、串扰水平、EMI屏蔽能力以及高速传输稳定性。

尤其对于高速信号系统而言，线材屏蔽方式只是影响因素之一，连接器阻抗连续性、端子接触可靠性以及整体线束加工工艺同样重要。CABLINE®-SS系列采用0.4mm Pitch结构，并通过W-Point接触设计提升接触可靠性，适用于高密度高速连接应用。

在替代开发过程中，不建议仅按照外观尺寸进行替换，而应完整验证：

  ●  连接器接口兼容性；

  ●  线序对应关系；

  ●  高速信号完整性；

  ●  EMI性能；

  ●  批量生产一致性。

我司可根据客户设备需求，提供 I-PEX 82442-100B-02-D兼容替代线束方案，从产品分析、样品制作、电气验证到批量制造，为高速电子设备提供稳定可靠的极细同轴线束解决方案。

五，总结

高速信号传输环境下，极细同轴线束不仅承担信号连接功能，更直接影响整个设备的数据稳定性和系统可靠性。是否采用双屏蔽结构，需要结合实际应用环境进行判断，而高质量的Micro-Coaxial Cable、稳定阻抗控制以及可靠连接器设计才是保证高速传输性能的关键。

I-PEX 82442-100B-02-D CABLINE®-SS 32Pin极细同轴线束采用 20373-R32T-06连接器、AWG#40 50Ω极细同轴线、200MM长度以及1-N线位定义，适用于高速数据传输、显示模组、工业视觉设备以及精密电子产品内部连接。

我司具备专业极细同轴线束研发制造能力，可提供 I-PEX 82442-100B-02-D兼容替代线束方案，帮助客户优化供应链，实现高性能、高可靠性的国产替代。
