I-PEX 83021-100B-01-D 300mm 长度定制极细同轴线束替代品

一，产品介绍——32Pin高密度连接，满足精密设备布线需求

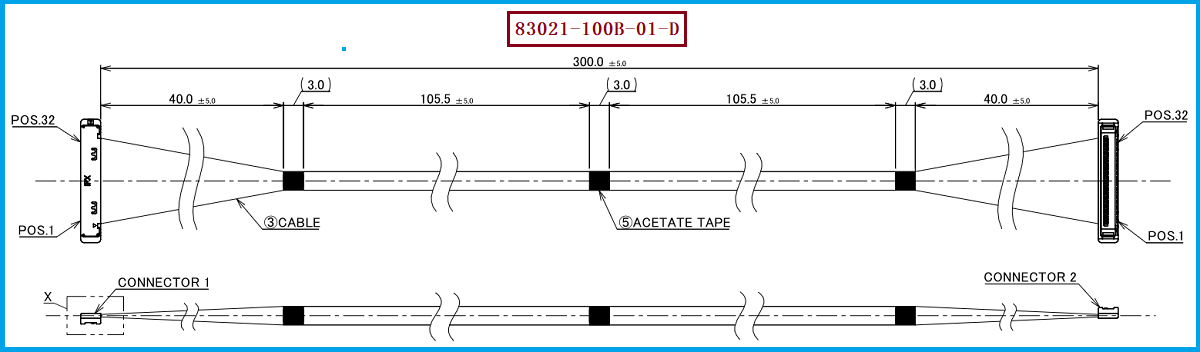

在笔记本电脑、超薄显示设备、工业视觉系统及高速数据采集设备中，极细同轴线束不仅需要满足有限空间内的布线要求，还需要兼顾信号传输稳定性、连接可靠性和长期使用性能。我司专注于极细同轴线束的研发与生产制造，可根据客户提供的产品图纸、连接器规格及实际应用需求，开发相应的兼容替代线束。本篇介绍的目标产品型号为 I-PEX 83021-100B-01-D，线材端连接器型号为 20373-R32T-06，采用 40AWG 极细同轴线。I-PEX CABLINE®-SS 系列具有0.4mm端子间距及紧凑型连接结构，适用于空间受限的电子设备内部连接。对于工程师而言，选型时需要重点关注连接器配合尺寸、端子数量、线缆排列和设备装配空间；对于采购人员而言，则需要综合评估产品规格、供应稳定性、批量交付能力及后续定制支持。我司可提供：I-PEX 83021-100B-01-D 兼容替代线束方案，帮助客户开展替代选型、样品评估及后续量产导入。

二，技术知识——极细同轴线束是如何降低干扰的？

极细同轴线束降低电磁干扰的关键，在于同轴结构与屏蔽设计。典型同轴线由中心导体、绝缘介质和外围导电屏蔽层等部分构成，中心导体负责传输信号，外围屏蔽层则有助于抑制外部电磁场对内部信号的耦合，并减少信号向外辐射。由于中心导体与屏蔽层之间具有相对稳定的几何关系，同轴线也有利于控制特性阻抗，降低高速传输过程中因阻抗不连续引起的信号反射。在多通道、高密度布线环境中，合理的屏蔽层端接、接地设计、线缆走向管理和差分信号配对，还能帮助降低串扰及电磁兼容风险。对于采用40AWG线材的极细同轴线束而言，较小的线径有利于节省布线空间，但屏蔽完整性、端接工艺、弯折半径和阻抗一致性仍需要严格控制。工程师应结合实际接口标准、传输速率和线束长度进行信号完整性及EMC验证；采购人员则可重点关注供应商的加工工艺、批次一致性和质量检测能力。需要注意的是，最终抗干扰表现不仅取决于线材本身，还与连接器装配、屏蔽层连接方式及整机接地设计密切相关。

三，选型和兼容与替代方案参考及建议

针对 I-PEX 83021-100B-01-D 极细同轴线束的替代开发，建议工程师首先核对目标设备使用的CABLINE-SS 32Pin配套接口，并确认线材端连接器 20373-R32T-06 与实际连接器组件的装配兼容性。其次，应确认40AWG线材的特性阻抗、屏蔽结构、线序定义、两端连接方式、线束长度及尺寸公差，并根据应用需求开展导通、绝缘、接触可靠性和高速信号测试。由于相同针数的线束也可能存在连接器配置、线序及长度差异，因此不能仅凭32Pin规格判断产品能够直接互换。采购人员在询价或导入替代产品时，建议提供原始线束图纸、连接器料号、实物样品及完整接口定义，以便进行准确评估。我司可提供：I-PEX 83021-100B-01-D 兼容替代线束方案，支持规格核对、样品试制及量产导入评估，帮助客户优化采购渠道并提高供应链灵活性。最终兼容性及性能应以双方确认的技术文件和实际测试结果为准。

四，制造与质量——兼顾工程验证和采购需求

极细同轴线束的替代制造并非简单更换线材或连接器，而是需要综合考虑机械尺寸、电气性能、屏蔽结构、端接工艺和设备实际使用环境。我司面向精密电子设备及高速信号连接需求，提供极细同轴线束定制制造与兼容替代开发服务，可围绕 I-PEX 83021-100B-01-D、20373-R32T-06连接器及40AWG线材等指定条件开展技术评估。针对工程师关注的结构匹配、信号完整性及抗干扰表现，可根据项目要求进行样品验证与必要的电气测试；针对采购人员关注的成本控制、交期管理和持续供货能力，则可结合项目需求开展规格确认及生产安排。通过前期技术沟通、样品试制、端接质量检查和必要的性能验证，有助于降低因线序错误、结构不匹配或信号性能不达标造成的导入风险。具体生产规格、检测项目和质量要求可根据客户确认的技术文件执行。

五，总结

随着电子设备不断向轻薄化、高速化和高密度集成方向发展，极细同轴线束在高速显示、摄像头模组及精密设备内部互连中的作用日益重要。针对 I-PEX 83021-100B-01-D 目标线束型号，我司可结合 20373-R32T-06线材端连接器及40AWG极细同轴线的指定要求，为客户提供兼容替代开发与制造支持，协助完成产品选型、结构核对、样品验证及量产导入。无论工程师关注连接器匹配、信号完整性和抗干扰设计，还是采购人员关注成本、交期与供应稳定性，都可以通过明确技术规格和验证标准，建立适合实际应用的线束替代方案。我司可提供 I-PEX 83021-100B-01-D 兼容替代线束方案，以专业的极细同轴线束制造能力，为客户提供可评估、可验证的产品选择。 实际规格和性能以双方确认的图纸、技术要求及测试结果为准。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
