I-PEX 82443-100B-02-D 200mm 长度定制极细同轴线束替代品

一、高速信号时代下的极细同轴线束：小空间内实现高性能连接

随着笔记本电脑、工业视觉设备、AI终端、智能显示设备等电子产品不断向轻薄化、高速化方向发展，设备内部对于连接线束提出了更高要求。传统FPC、FFC线束在高速信号传输、抗电磁干扰以及空间布局方面逐渐面临挑战，而采用Micro-Coax（极细同轴线）的高速线束方案，凭借优异的阻抗控制能力、信号完整性以及柔性安装优势，成为高端电子设备内部连接的重要选择。

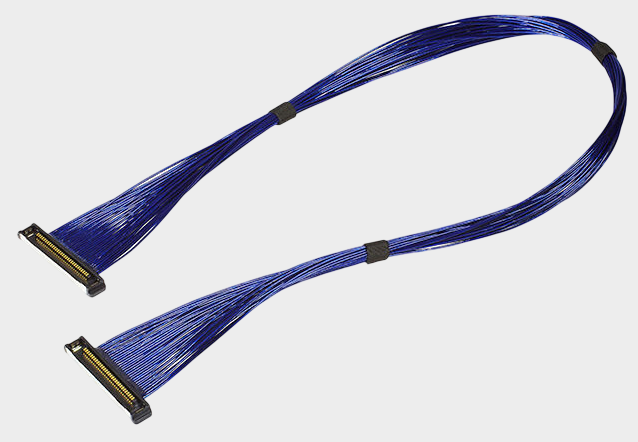

本次介绍的产品为 I-PEX CABLINE®-SS系列35Pin极细同轴线束 82443-100B-02-D，该型号采用 Micro-Coaxial Cable 40AWG极细同轴线材，长度200mm，线位定义为1-N，配套线材端连接器型号为 20373-R35T-06。该产品属于高密度高速信号连接线束方案，适用于对空间、可靠性及高速传输性能具有较高要求的应用场景。根据I-PEX官方资料，CABLINE®-SS系列具备0.4mm端子间距、16Gbps/Lane高速传输能力，并支持多种高速接口应用。I-PEX

二、82443-100B-02-D极细同轴线束技术特点：高速传输与精密结构的结合

I-PEX 82443-100B-02-D极细同轴线束采用CABLINE®-SS 35Pin连接结构，通过35路Micro-Coax极细同轴线实现高速信号传输。该方案使用的连接器端型号为 20373-R35T-06，能够满足高密度、小型化设备内部连接需求。

从工程应用角度来看，该线束方案的核心优势在于高速信号稳定性。极细同轴线内部采用中心导体、绝缘层、屏蔽层及外被组成的同轴结构，每一路信号均具备独立屏蔽能力，可以有效降低信号之间的串扰，并提升高速差分信号传输质量。

同时，CABLINE®-SS连接器采用I-PEX独有的W-Point双触点设计，提高端子接触可靠性，降低长期使用过程中因振动、环境变化或微小异物造成的接触风险。其0.4mm Pitch、小型化结构以及低结合高度设计，使该系列产品特别适用于笔记本显示模组、工业设备、高速摄像头及AI视觉设备内部连接。I-PEX

三、技术知识解析：极细同轴线的绝缘层厚度与阻抗稳定性有什么关联？

在高速信号传输应用中，极细同轴线不仅需要满足“越细越好”的空间需求，更需要保证稳定的电气性能。其中，绝缘层厚度与阻抗稳定性之间存在直接关联。

极细同轴线的特性阻抗主要由中心导体尺寸、绝缘材料介电常数以及导体与屏蔽层之间的距离共同决定。当绝缘层厚度发生变化时，会直接影响信号导体与屏蔽层之间的电场分布，从而导致特性阻抗变化。

如果绝缘层厚度控制不稳定，会造成：

高速信号传播过程中阻抗波动增加；

信号反射增强；

眼图质量下降；

高速差分信号出现衰减或失真。

因此，在40AWG等超细规格Micro-Coax线材制造过程中，需要严格控制绝缘挤出厚度、材料均匀性以及同轴结构一致性，使整个线束保持稳定阻抗匹配。对于类似 I-PEX 82443-100B-02-D 这样的高速极细同轴线束方案而言，稳定的阻抗控制是保证16Gbps/Lane级高速信号传输的重要基础。

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 82443-100B-02-D兼容替代线束方案，依据客户设备需求，在保证连接尺寸、线序定义（1-N）、信号性能及可靠性的基础上，实现国产化替代与供应链优化。

四、选型和兼容与替代方案参考及建议

针对采用CABLINE®-SS系列连接方案的设备开发，工程师和采购人员在选型时，需要重点确认连接器规格、Pin数量、线材规格、线束长度以及线位定义。

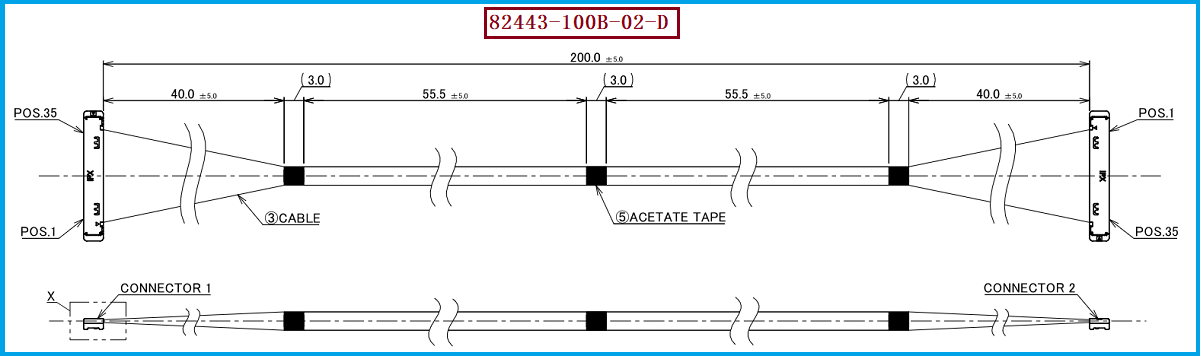

对于 82443-100B-02-D型号，其关键匹配信息如下：

该线束规格：

产品型号：I-PEX 82443-100B-02-D

连接器型号：20373-R35T-06

Pin数量：35Pin

线材类型：Micro-Coaxial Cable

线径规格：40AWG

线束长度：200mm

线位定义：1-N

在替代开发过程中，建议重点关注以下工程参数：

首先，需要确保连接器端结构兼容，包括35Pin数量、安装方向以及配合尺寸；其次，需要保证极细同轴线材的阻抗一致性，避免高速信号传输过程中出现性能下降；同时，还需要根据设备内部走线路径确认线束长度、弯折半径以及出线方向。

对于原I-PEX CABLINE®-SS系列应用设备，如果存在交期、成本或供应链稳定性需求，可以采用同规格兼容替代开发方式。

我们公司可提供：I-PEX 82443-100B-02-D兼容替代线束方案。

通过自主生产制造能力，可为客户提供满足高速信号传输要求的极细同轴线束产品，支持样品验证、小批量试产以及批量化供应。

五、总结

I-PEX CABLINE®-SS 35Pin极细同轴线束82443-100B-02-D代表了当前高速电子设备内部连接的发展方向，其小型化结构、高速传输能力以及可靠的信号完整性，使其广泛适用于显示设备、工业控制、AI视觉、高性能终端等领域。

对于设备制造商而言，选择稳定可靠的极细同轴线束供应商，不仅关系到单个连接部件的性能，更直接影响整机运行稳定性。我们公司凭借极细同轴线束制造经验，可针对 I-PEX 82443-100B-02-D 等进口线束产品提供兼容替代方案，帮助客户实现高性能连接方案国产化，提高供应链灵活性与产品竞争力。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
