I-PEX 81464-100B-02-D 200mm 长度定制极细同轴线束替代品

一、精密电子设备高速连接需求推动极细同轴线束应用发展

随着智能终端、工业自动化设备、AI视觉系统、高速摄像模组以及轻薄化电子设备快速发展，设备内部空间不断缩小，而数据传输速率持续提升。传统排线或普通信号线束已经难以同时满足高密度安装、高速传输以及抗干扰性能要求，因此极细同轴线束逐渐成为精密电子设备内部高速连接的重要解决方案。

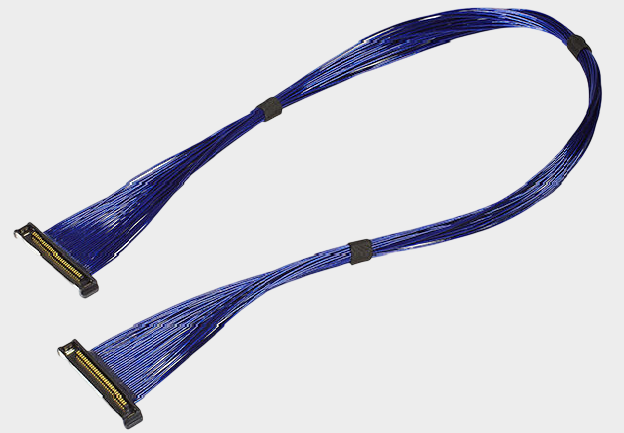

本文介绍的产品为 I-PEX CABLINE-SS 40Pin极细同轴线束 I-PEX 81464-100B-02-D，该产品属于CABLINE-SS系列40Pin Micro-Coaxial Harness方案，采用 40AWG极细同轴线材，标准线束长度为 200MM，线材端配套使用连接器型号为 20373-R40T-06。根据I-PEX官方资料，该型号属于CABLINE-SS 40Pin Harness系列中的 Micro-Coaxial 40AWG、L=200mm、1-N结构线束产品。I-PEX

CABLINE-SS系列连接器采用0.4mm Pitch超细间距设计，具备高速数据传输能力、窄型结构以及高可靠接触特点，可应用于空间受限且对信号质量要求较高的电子设备内部连接。I-PEX

作为专业极细同轴线束制造企业，我公司可根据客户设备结构、电气参数以及连接器要求进行产品开发与量产制造，提供 I-PEX 81464-100B-02-D兼容替代线束方案，帮助客户实现高速连接线束国产化替代，提高供应链稳定性。

二、极细同轴线在精密电子设备中的重要作用

在现代精密电子设备中，连接线束不仅承担电信号传输功能，同时直接影响设备整体性能表现。尤其是在高速摄像、图像处理、数据采集以及显示传输等应用中，线束需要在有限空间内完成大量高速信号稳定传输。

极细同轴线相比传统信号线，最大的优势在于其特殊结构设计。通过中心导体、绝缘层以及外部屏蔽层组成的同轴结构，可以有效控制信号传输过程中的阻抗变化，同时降低外部电磁干扰对高速信号的影响。

对于工程师而言，极细同轴线束能够帮助设备实现更紧凑的内部布局。40AWG规格线材具备更小外径，可以减少设备内部空间占用，同时保持高速信号传输能力，非常适合应用于笔记本电脑、工业相机、AI视觉设备以及高精度检测设备等领域。

对于采购人员而言，选择成熟的极细同轴线束方案，不仅需要关注产品尺寸，更需要关注供应商在微型线束加工、连接器匹配、信号完整性控制以及批量交付方面的综合能力。

三、40AWG极细同轴线束保障高速传输与可靠连接

高速信号传输过程中，线束性能主要受到阻抗稳定性、屏蔽能力以及制造一致性的影响。I-PEX CABLINE-SS 40Pin方案采用Micro-Coaxial Cable结构，通过精密设计实现高速信号传输需求。官方资料显示，CABLINE-SS系列可支持高速数据传输应用，并针对40AWG Micro-Coaxial Cable进行信号完整性测试。I-PEX

其中，阻抗控制是影响高速传输质量的重要因素。当线束阻抗与系统设计不匹配时，可能造成信号反射、传输损耗增加以及数据错误。因此，在极细同轴线束制造过程中，需要严格控制导体尺寸、绝缘材料厚度以及屏蔽层结构，保证高速信号稳定传输。

同时，屏蔽性能也是精密设备应用中的关键指标。极细同轴线外部屏蔽层能够有效降低EMI电磁干扰，减少高速信号之间的串扰，使设备在复杂电磁环境下仍保持稳定运行。

针对 I-PEX 81464-100B-02-D极细同轴线束，其采用40AWG Micro-Coaxial线材结构，结合CABLINE-SS 40Pin连接方案，可满足高速显示、高速图像采集以及精密设备内部信号连接需求。I-PEX

四、I-PEX 81464-100B-02-D兼容替代方案及选型建议

针对需要替代进口高速线束方案的客户，我公司可提供与原规格匹配的极细同轴线束制造服务。针对本产品方案：

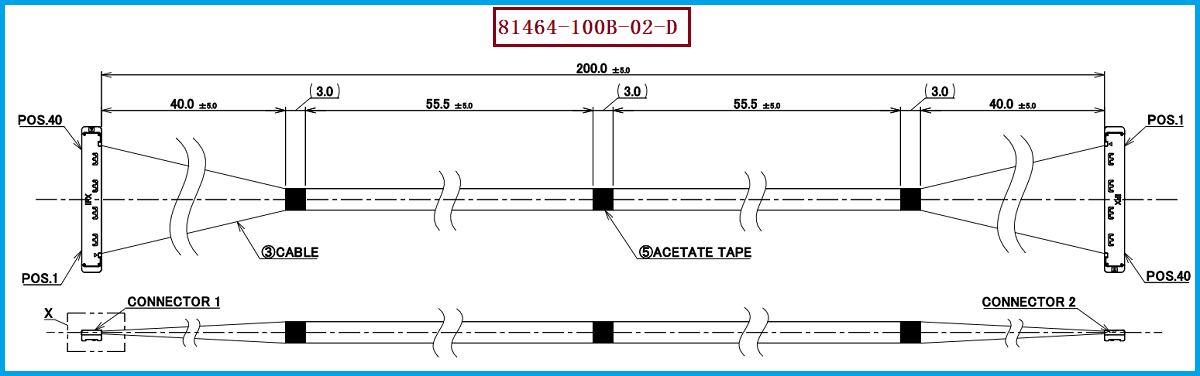

极细同轴线束产品料号/型号：I-PEX 81464-100B-02-D

线材规格：40AWG Micro-Coaxial Cable

线束长度：200MM

配套连接器型号：20373-R40T-06

我公司可根据客户实际应用需求，对线束结构、长度规格、连接器配置、线序定义以及信号性能要求进行匹配开发，实现稳定可靠的兼容替代。

选型和兼容与替代方案参考及建议

在进行极细同轴线束选型或替代开发时，工程师建议重点确认以下几个方面：

首先，需要确认连接器型号与接口结构，包括40Pin连接数量、连接器安装方向以及端子定义，确保替代线束能够满足设备端PCB接口要求。

其次，需要确认线材规格与长度要求。对于高速信号应用，应优先选择与原方案一致的40AWG Micro-Coaxial极细同轴线材，并根据设备内部空间确认线束长度，例如本产品采用200MM长度设计。

最后，需要关注线束加工一致性，包括线序准确性、屏蔽层连续性、阻抗稳定性以及批量生产可靠性，以保证替代产品能够满足原设备性能要求。

我公司可提供 I-PEX 81464-100B-02-D兼容替代线束方案，帮助客户降低进口线束采购风险，实现高性能极细同轴线束国产化应用。

五、总结

随着电子设备不断向高速化、小型化以及智能化方向发展，极细同轴线束已经成为精密电子设备内部不可缺少的重要连接部件。稳定的阻抗控制、优异的屏蔽性能以及可靠的微型化结构，使其能够满足未来高速数据传输设备的发展需求。

I-PEX CABLINE-SS 40Pin极细同轴线束方案，以 I-PEX 81464-100B-02-D、40AWG极细同轴线材以及20373-R40T-06连接器 为核心配置，为高速显示、工业视觉、AI设备、高速摄像模组等应用提供可靠连接方案。I-PEX

我公司专注于极细同轴线束研发与制造，可提供包括 I-PEX 81464-100B-02-D兼容替代线束方案 在内的多种高速微型线束解决方案，为工程设计人员提供稳定可靠的产品支持，为采购人员提供持续稳定的供应保障。
