I-PEX 83027-100B-01-D 300mm 长度定制极细同轴线束替代品

一、精密电子设备高速连接需求提升，正确选型极细同轴线束成为关键

随着高速摄像、工业视觉、AI智能设备、显示模组以及高性能电子终端不断发展，设备内部的数据传输速率持续提升，同时对连接线束提出了更高要求。工程师在进行线束设计时，不仅需要考虑连接尺寸，还需要综合评估信号完整性、阻抗稳定性、电磁兼容性以及长期可靠性。

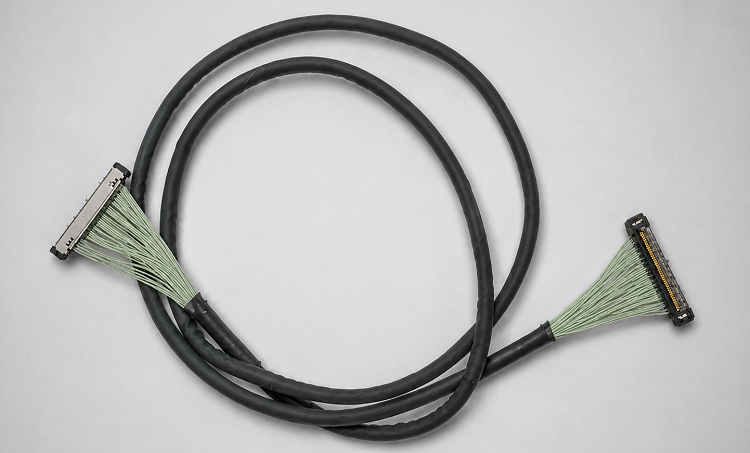

本文介绍的产品为 I-PEX 83027-100B-01-D极细同轴线束，属于 I-PEX CABLINE®-SS系列40Pin Micro-Coaxial Harness（极细同轴线束组件）。该产品采用 40AWG Micro-Coaxial极细同轴线材，线束规格为 40Pin、L=300mm、1-1线位定义结构，配套使用的线材端连接器型号为 20373-R40T-06。根据I-PEX CABLINE-SS系列资料，该系列支持40Pin高速微型连接方案，连接器采用 0.4mm Pitch设计，适用于高密度、高速信号传输应用。I-PEX

对于设备制造商而言，选择合适的极细同轴线束，不仅关系到产品性能，也直接影响整机可靠性和供应链稳定性。我公司专注于极细同轴线束研发与制造，可根据客户原设计规格进行兼容开发，提供：I-PEX 83027-100B-01-D兼容替代线束方案，满足高速电子设备国产化替代及稳定供应需求。

二、极细同轴线束选型需要关注哪些参数？

在高速连接应用中，极细同轴线束并不是简单根据外观尺寸进行选择，而需要结合设备接口、电气性能以及应用环境进行综合评估。工程师在选型过程中，通常需要重点关注连接器规格、线材AWG、线束长度、Pin数量、线序定义以及高速信号性能等关键参数。

I-PEX 83027-100B-01-D采用40Pin CABLINE-SS连接结构，线材规格为 40AWG Micro-Coaxial Cable。40AWG线材具有较小外径和较高柔韧性，可以有效降低设备内部空间占用，同时通过同轴结构提升高速信号传输稳定性。I-PEX CABLINE-SS系列支持AWG36、AWG38、AWG40等Micro-Coaxial Cable规格，其中AWG40属于常用高速微型线材规格。I-PEX

在实际选型过程中，线束长度也是影响信号质量的重要因素。随着线长增加，信号衰减、阻抗变化以及外部干扰影响都会增加，因此需要根据设备传输距离选择合适长度。本产品长度为 300mm，适用于设备内部较长距离模块连接需求。

此外，线序定义也是替代开发时必须确认的重要参数。本型号采用 1-1线位定义，即两端Pin位保持对应关系，有利于工程师进行PCB布局设计和后期维护，提高系统调试效率。

三、高性能结构设计保障高速信号稳定传输

极细同轴线束能够成为高速连接领域的重要方案，核心原因在于其优秀的信号控制能力。相比普通多芯线，极细同轴线通过中心导体、绝缘层以及屏蔽层组成的同轴结构，可以有效控制信号阻抗，降低电磁干扰（EMI）以及信号串扰。

对于高速电子设备而言，稳定的数据传输不仅取决于线材本身，还取决于连接器与线材之间的匹配性能。I-PEX CABLINE-SS系列采用微型连接器结构，具有 0.4mm Contact Pitch、垂直插拔、水平出线以及低安装高度设计，能够满足空间受限设备中的高速连接需求。I-PEX

I-PEX CABLINE-SS系列40Pin方案在信号完整性测试中采用 AWG #40 Micro-Coaxial Cable、45Ω阻抗、100mm测试长度以及GSSGSSG Pin Assignment条件进行评估，适用于高速数据传输场景。I-PEX

针对 I-PEX 83027-100B-01-D极细同轴线束，其40Pin高密度连接、40AWG高速线材以及CABLINE-SS连接结构，可以满足工业相机、高速图像采集设备、智能终端以及精密电子系统对于高速稳定连接的需求。

四、选型和兼容与替代方案参考及建议

针对客户进行进口极细同轴线束替代、供应链优化或产品升级时，需要重点确认以下参数匹配：

极细同轴线束产品料号/型号：I-PEX 83027-100B-01-D

线材端连接器型号：20373-R40T-06

线材规格：40AWG Micro-Coaxial Cable

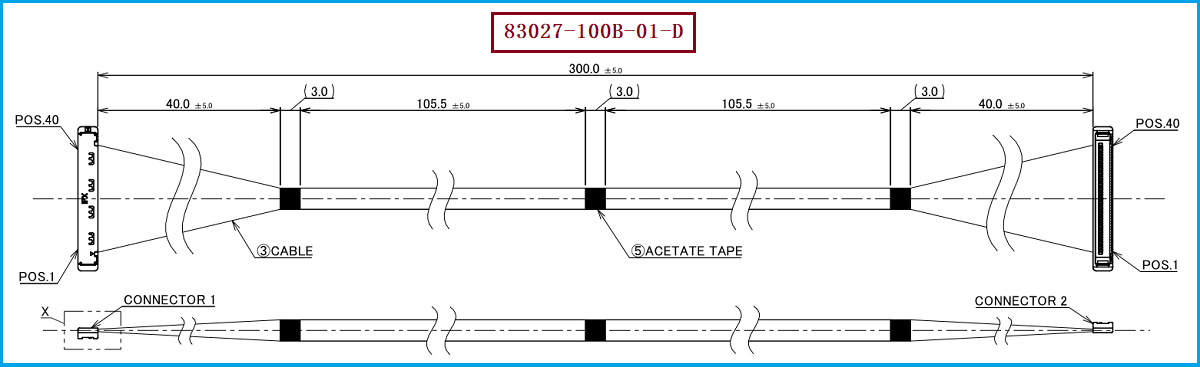

产品结构：40Pin / 300mm长度 / 1-1线位定义

连接器规格：CABLINE-SS系列40Pin / 0.4mm Pitch

在替代开发过程中，工程师需要重点确认连接器接口是否一致，包括Pin数量、Pitch间距、插拔方向以及端子定义。同时，需要保持40AWG极细同轴线材规格，以确保阻抗、信号衰减以及EMI性能满足原设计要求。

对于高速应用设备，还需要关注生产制造过程中的关键控制，例如极细同轴线剥线精度、连接器端接可靠性、线序检测能力以及批量一致性控制。

我公司可提供：I-PEX 83027-100B-01-D兼容替代线束方案，支持从样品开发、结构匹配、电气性能验证到批量生产，为客户提供稳定可靠的高速极细同轴线束解决方案。

五、总结

随着电子设备不断向高速化、小型化和智能化方向发展，极细同轴线束已经成为连接系统中的重要组成部分。正确的线束选型不仅能够提升设备传输性能，还能够降低设计风险，提高产品长期运行可靠性。

I-PEX 83027-100B-01-D极细同轴线束凭借40Pin高密度连接结构、40AWG Micro-Coaxial高速线材以及CABLINE-SS系列连接技术，实现了空间利用率、高速信号传输能力以及可靠连接性能之间的平衡。I-PEX

我公司专注于极细同轴线束研发制造，可提供包括 I-PEX 83027-100B-01-D兼容替代线束方案 在内的多种高速微型线束产品，帮助工程师优化设计方案，为采购人员提供稳定、高质量、可持续供应的连接解决方案。

我是【恒大电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
