I-PEX 82892-100B-02-D 300mm 长度定制极细同轴线束替代品

一、高速设备内部连接升级，极细同轴线束成为高性能传输的重要选择

随着AI设备、高速计算终端、超薄笔记本电脑、高分辨率显示设备以及工业视觉系统不断发展，电子设备内部的数据传输速率持续提升，传统线束已经难以同时满足“小空间、高速率、高可靠”的综合需求。极细同轴线束凭借优异的高速信号传输性能、良好的抗干扰能力以及灵活的空间适应能力，逐渐成为高速电子设备内部连接的重要解决方案。

本次介绍的产品为 I-PEX CABLINE-SS 50P 极细同轴线束 82892-100B-02-D，该型号属于 CABLINE-SS 系列50Pin Micro Coaxial Cable Harness，采用 40AWG极细同轴线材，标准长度为 300MM，配套线材端连接器型号为 20373-R50T-06。该系列产品采用0.4mm Pitch高密度连接设计，支持高速数据传输应用，可满足现代电子设备对于空间和性能的双重要求。I-Pex

作为专业极细同轴线束制造企业，我公司具备极细同轴线束研发、加工及量产制造能力，可根据客户产品设计需求提供高匹配度替代方案。针对 I-PEX 82892-100B-02-D，我们公司可提供 I-PEX 82892-100B-02-D兼容替代线束方案，帮助客户实现供应链优化及国产化替代。

二、一根极细同轴线束，如何支撑高速数据传输？

对于工程师而言，极细同轴线束并不仅仅是一根“更细的线”，其内部结构决定了高速信号传输能力。一根Micro Coaxial Cable通常由中心导体、绝缘介质层、屏蔽层以及外被组成，通过同轴结构让高速信号在更加稳定的电气环境中传输。

相比普通多芯线或传统排线，极细同轴线每一根信号通道都具备独立屏蔽能力，可以有效降低信号之间的串扰，同时改善阻抗控制和高频传输性能。在高速显示、摄像头数据传输以及高速接口应用中，这种结构能够减少信号衰减，提高系统运行稳定性。

以 I-PEX 82892-100B-02-D 为例，该产品采用50Pin高密度设计，搭配 40AWG Micro Coaxial Cable，在线束尺寸受限的情况下仍可实现多通道高速信号传输。CABLINE-SS系列支持最高16Gbps/Lane级高速数据传输能力，并支持包括V-By-One、HDMI、USB 3.2 Gen2、eDP等高速应用场景。I-Pex

对于设备研发工程师而言，选择极细同轴线束不仅是为了节省空间，更重要的是保证高速信号完整性；对于采购人员而言，则需要关注线束供应商是否具备稳定的极细同轴加工能力、连接器组装能力以及批量交付能力。

三、I-PEX 82892-100B-02-D产品特点及工程应用价值

I-PEX 82892-100B-02-D 是一款CABLINE-SS 50Pin标准Harness产品，规格特点包括：

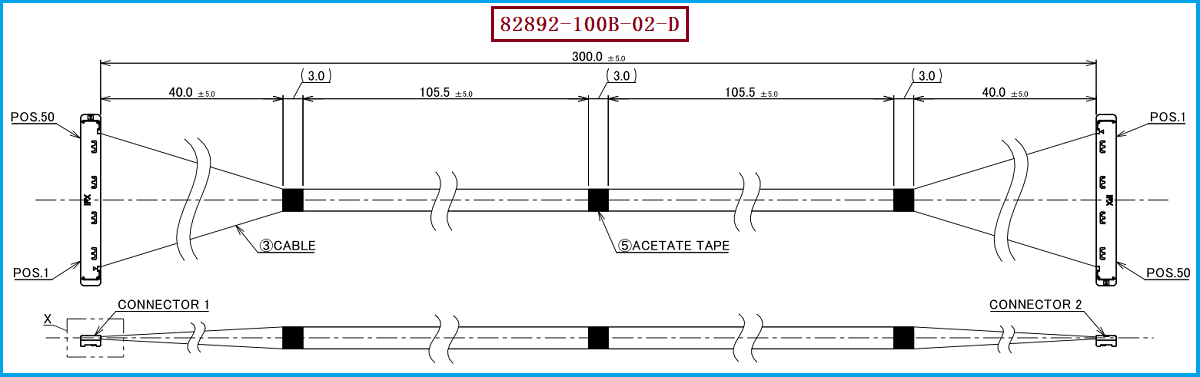

产品型号：I-PEX 82892-100B-02-D

线材规格：40AWG Micro Coaxial Cable

线束长度：300MM

线材端连接器：20373-R50T-06

Pin数量：50Pin

产品系列：CABLINE-SS

该型号采用CABLINE-SS系列连接结构，具备0.4mm Contact Pitch、低高度、小尺寸设计特点。其连接器采用垂直插拔、水平出线结构，适用于空间高度有限的设备内部连接。CABLINE-SS系列产品Mated Height约为1.65±0.2mm，Depth约3mm，可满足轻薄化电子产品设计需求。I-Pex

在实际应用中，该类极细同轴线束可用于笔记本电脑显示模组连接、高速摄像头模块、工业视觉设备、智能终端设备以及其他需要高速数据传输的电子系统。

我公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，根据客户实际应用需求，可针对线束长度、线序定义、连接器匹配、结构尺寸以及信号传输要求进行定制开发，为客户提供稳定可靠的极细同轴线束产品。

四、选型和兼容与替代方案参考及建议

在进行 I-PEX 82892-100B-02-D 替代选型时，工程设计人员和采购人员需要重点关注几个核心因素。

首先，需要确认连接器匹配关系。本产品采用线材端连接器型号 20373-R50T-06，属于CABLINE-SS 50Pin Plug Housing系列，替代开发时需要确保连接器规格、Pin数量、机械尺寸以及装配可靠性一致。I-Pex

其次，需要确认线材参数。本型号采用 40AWG极细同轴线，高速应用中需要重点控制线材阻抗、屏蔽性能、信号损耗以及批次一致性，确保替代产品能够满足原设计的高速传输要求。

再次，需要结合终端产品实际使用环境确认线束长度及结构要求。本型号长度为 300MM，如果应用于笔记本转轴、显示模组或小型设备内部，需要综合考虑弯曲半径、机械空间以及长期可靠性。

对于采购选型而言，建议优先选择具备极细同轴线束完整制造能力的供应商，不仅需要能够完成连接器组装，还需要具备线材加工、端接控制、高速信号验证以及批量生产管理能力。

五，总结

高速电子设备的发展推动了内部连接技术不断升级，极细同轴线束凭借高速传输能力、小型化结构以及优秀的抗干扰性能，已经成为越来越多高性能设备的重要连接方案。

I-PEX CABLINE-SS 50Pin极细同轴线束 82892-100B-02-D 采用 40AWG极细同轴线材、300MM长度以及20373-R50T-06连接器，能够满足高速、高密度、小空间应用需求。

作为专业极细同轴线束制造企业，我公司可提供 I-PEX 82892-100B-02-D兼容替代线束方案，帮助客户降低供应链风险，实现产品稳定供应和国产化替代，为高速电子设备提供可靠、高性能的内部连接解决方案。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
