I-PEX 83031-100B-01-D 100mm 长度定制极细同轴线束替代品

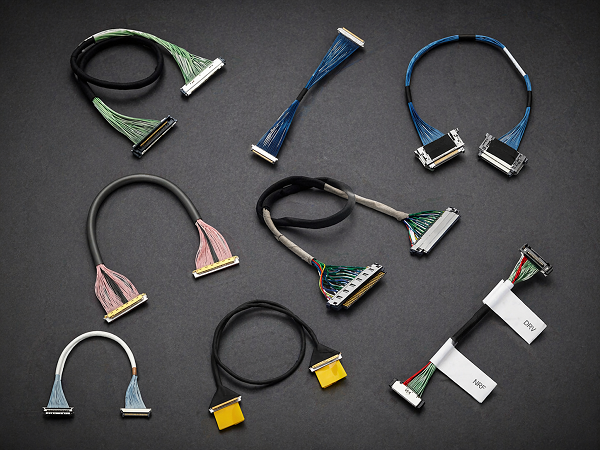

一、产品介绍：CABLINE-UA II 26Pin 极细同轴线束，适用于紧凑型电子设备

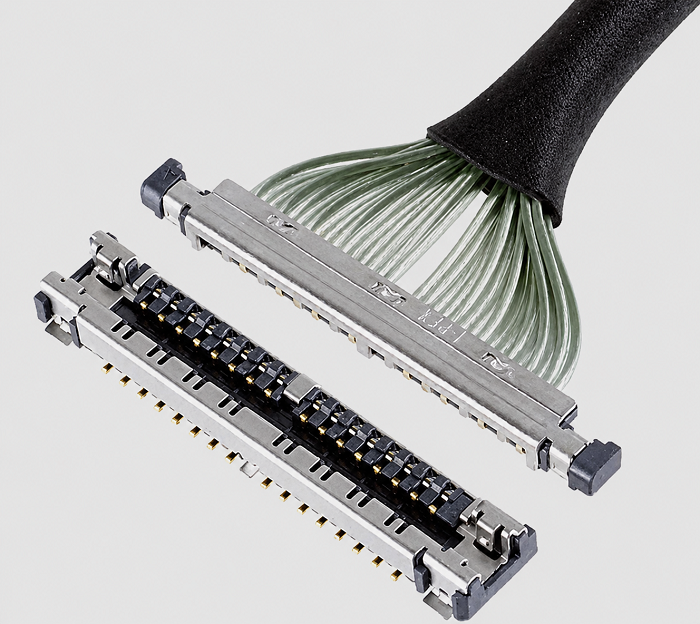

I-PEX 83031-100B-01-D 是一款采用 CABLINE-UA II 系列连接器的极细同轴线束，适用于对内部布线空间、信号连接密度和线束柔韧性有较高要求的电子设备。根据 I-PEX 官方产品资料，该型号采用 26Pin 结构、44AWG Micro-Coaxial 极细同轴线，标准线束长度为 100mm，线位定义为 1-1。其线材端连接器型号为 20497-026T-30，连接器具有 26PIN、0.3MM 端子间距的结构特点。CABLINE-UA II 系列采用紧凑型设计及金属屏蔽、多点接地结构，有助于满足高速信号连接中的空间布局与电磁干扰控制需求，适用于笔记本电脑、显示模组、摄像头模组及其他小型电子设备内部连接。针对需要优化供应链、寻找替代采购渠道或进行线束定制开发的客户，我们公司可提供：I-PEX 83031-100B-01-D 兼容替代线束方案，可根据客户图纸、样品和实际应用要求开展制造与匹配验证。

二、产品规格与连接器配置：从工程设计和采购需求出发

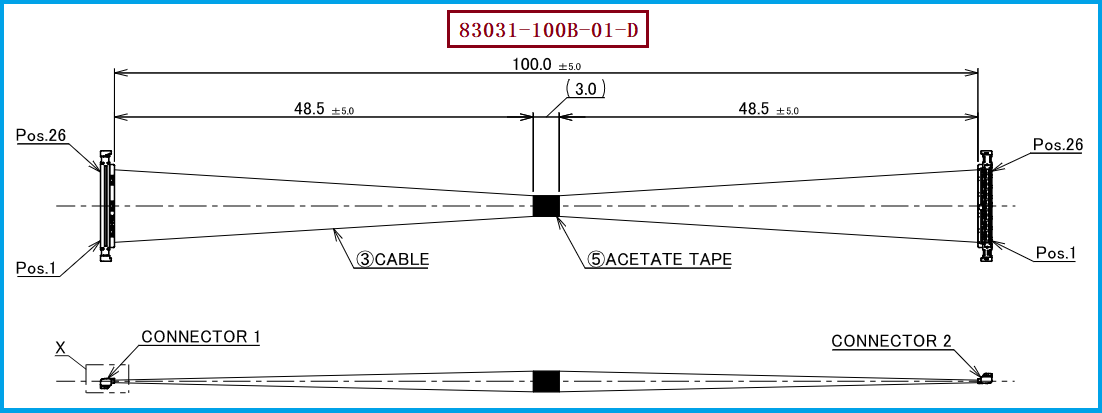

极细同轴线束的选型不能只关注 Pin 数或连接器外观，还需要综合确认连接器系列、端子间距、线材规格、阻抗、线束长度、端接结构及线位定义。I-PEX 83031-100B-01-D 对应 CABLINE-UA II 26Pin 线束配置，线材端使用 20497-026T-30 插头胶芯组件，端子间距为 0.3mm，线材规格为 44AWG，长度为 100mm，线位定义为 1-1。I-PEX 官方资料显示，CABLINE-UA II 系列提供 26、32、40、50Pin 等配置，并支持多种规格的极细同轴线。对于工程师，建议进一步确认所选线材的阻抗、外径、屏蔽结构、弯折要求以及连接器配合关系；对于采购人员，询价时应提供完整料号、工程图、需求数量、尺寸公差、交期及质量要求，避免仅凭“26Pin、0.3mm 间距”判断产品是否完全兼容。替代开发还应确认板端配对连接器、插合方向、金属盖、接地方式和实际装配空间，确保线束满足设备的机械与电气要求。

三、极细同轴线束如何根据 eDP、MIPI 等信号需求进行选型？

eDP 与 MIPI 常用于显示和影像相关设备，但两类接口的信号配置及设计要求并不完全相同。eDP 主要用于显示屏与主板之间的显示数据传输，选型时应确认接口版本、数据通道数量、目标传输速率、辅助及控制信号定义、线束长度和阻抗要求；MIPI 则常见于摄像头模组和显示模组，可根据实际应用核对 CSI-2、DSI 等接口类型、时钟与数据通道数量、信号速率及控制信号配置。对于这类高速信号应用，工程师还应评估插入损耗、回波损耗、串扰、屏蔽接地、线材弯折路径及连接器端接质量，并结合设备 PCB 设计开展信号完整性测试。需要注意，连接器系列本身的高速应用能力并不能直接证明某一线束适用于所有 eDP 或 MIPI 版本；实际性能还与线材结构、长度、端接工艺和系统设计有关。因此，建议先根据协议与电气指标确定线束方案，再通过样品装配、测试和整机验证确认适用性。

四、选型和兼容与替代方案参考及建议

在替代 I-PEX 83031-100B-01-D 时，建议优先依据原始工程图和实物样品，逐项核对 CABLINE-UA II 连接器系列、20497-026T-30 线材端连接器、26Pin 数量、0.3mm 端子间距、44AWG 极细同轴线、100mm 长度及 1-1 线位定义。尤其需要注意，1-1 是该型号的线位配置标识，实际替代时仍应逐点确认两端 Pin 对应关系、信号映射及连接器方向，不能仅凭料号或标识推断全部脚位关系。对于工程团队，我们可配合确认线材参数、线束尺寸、端接结构、信号映射和样品验证要求；对于采购团队，则可根据目标规格、采购数量和项目交期，评估兼容替代线束的制造与供货方案。若应用于 eDP、MIPI 等高速信号系统，建议在机械尺寸确认后，进一步进行导通测试、线序测试及必要的高速信号性能验证，以降低替代开发中的装配和电气风险。

五、总结

作为专业的极细同轴线束生产制造企业，我们可围绕客户的连接器型号、Pin 数、线材规格、长度、线位定义及设备内部布线要求，提供兼容替代开发与定制制造服务。针对 I-PEX 83031-100B-01-D，可根据客户提供的工程图、样品及应用要求，开展规格核对、样品制作和装配适配验证，协助工程师推进产品开发，同时为采购人员提供更多供应渠道选择。项目实施过程中，建议明确连接器配套关系、线材阻抗与结构、尺寸公差、线位映射及目标信号性能，并根据应用需求安排相应测试。总结而言，I-PEX 83031-100B-01-D 是一款 26Pin、0.3mm 间距、44AWG、100mm 长度、1-1 线位定义的 CABLINE-UA II 极细同轴线束。 我们公司可提供该型号的兼容替代线束方案，帮助客户在满足设计与性能要求的基础上，推进样品验证、定制生产及后续批量采购。
