I-PEX 83032-100B-01-D 200mm 长度定制极细同轴线束替代品

一、83032-100B-01-D是什么？——面向高密度、高速信号连接的26Pin极细同轴线束

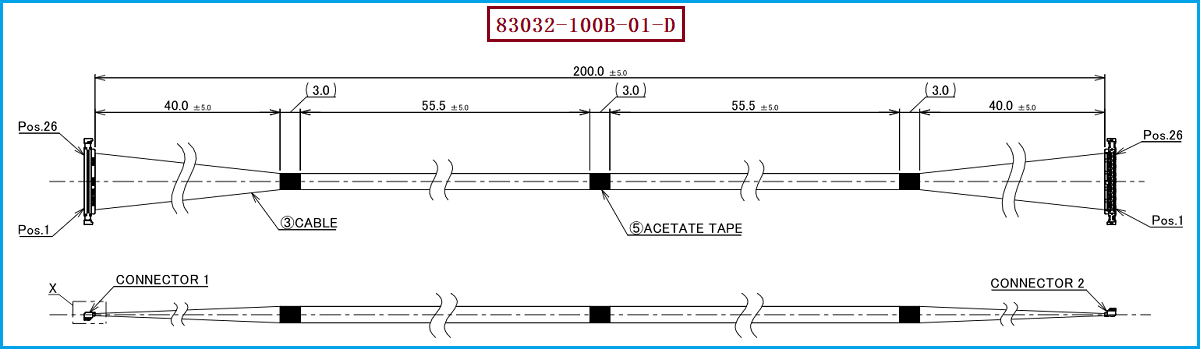

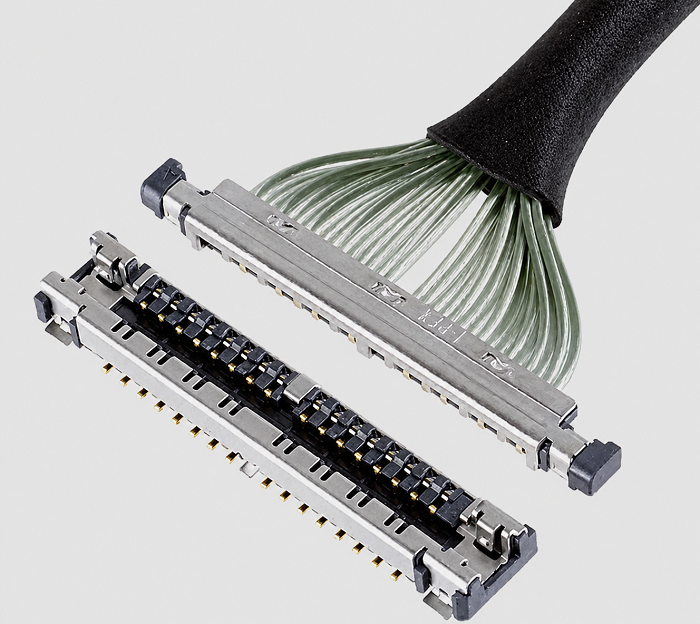

在笔记本电脑、平板电脑、显示模组、摄像头模组、VR/AR设备以及其他空间受限的电子设备中，传统线束往往难以同时满足“小型化、高密度、高速信号传输和可靠连接”的综合要求。I-PEX CABLINE®-UA II系列正是针对这一类应用开发的0.3mm Pitch极细同轴线连接器方案，支持26Pin、32Pin、40Pin及50Pin等不同Pin数，并可匹配AWG42、AWG44、AWG46等Micro-Coaxial Cable。 其中，I-PEX 83032-100B-01-D是一款26Pin、44AWG Micro-Coaxial Cable、长度约200mm、1-1结构的极细同轴线束产品。该线束配套使用的线材端连接器型号为20497-026T-30，线材规格为44AWG；从产品设计角度看，其26路信号通道适合在有限空间内实现多路高速信号连接，同时兼顾线束的轻量化和高密度布线需求。对于已经采用或正在导入I-PEX CABLINE®-UA II方案的设备厂商、研发工程师及采购人员而言，如果需要寻找相同系列连接器基础上的线束供应方案，我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，可根据实际项目需求进一步匹配线束长度、端接结构、Pin数、线材规格及出线形式。

二、为什么选择44AWG？——极细同轴线束的尺寸、高速与空间布局之间的平衡

对于极细同轴线束而言，AWG并不只是一个线径参数，而是直接关系到设备内部空间、线束柔韧性、机械强度、信号传输以及整体布线密度的重要因素。CABLINE®-UA II官方资料显示，该系列Micro-Coaxial Cable支持AWG42、AWG44和AWG46，其中AWG44处于尺寸与性能之间较为均衡的位置；官方资料同时给出了AWG44对应0.19A/contact的电流能力。 本方案采用的44AWG极细同轴线，能够与0.3mm Pitch的CABLINE®-UA II连接器形成高密度组合，适用于对线束外形、空间占用和信号连接数量具有较高要求的产品设计。I-PEX官方还展示了CABLINE®-UA II 26Pin配合约0.29mm外径Micro-Coaxial Cable时，可作为穿越约Φ2.65mm内径转轴或软管空间的参考应用，这也体现了该系列在转轴、铰链及狭窄通道布线中的应用价值。 对工程师来说，选择44AWG时需要同时确认实际Cable外径、弯折路径、阻抗、信号速率、线束长度及设备内部空间；对采购人员而言，则应避免只按照“44AWG”单一参数寻找替代品，而应将连接器型号、Pin数、线材结构、阻抗、长度、端接方式及机械尺寸作为完整的替代判定条件。

三、极细同轴线束不同Pin数方案如何选择？——26Pin、32Pin、40Pin、50Pin应该怎么选

在实际项目中，Pin数的选择首先取决于系统需要传输的有效信号数量，同时还要结合PCB空间、连接器尺寸、线束宽度、设备内部走线空间以及后续产品升级预留来综合判断。CABLINE®-UA II目前提供26Pin、32Pin、40Pin和50Pin方案，连接器Contact Pitch为0.3mm，官方资料给出的连接器宽度计算方式为5.0 +（0.3 × Pin数）mm，因此随着Pin数增加，连接器横向占用空间也会相应增加。 如果项目的信号通道数量相对有限，同时特别关注小型化、轻量化及转轴区域布线空间，26Pin通常是值得优先评估的方案；当系统需要更多信号通道或需要为显示、摄像及高速数据接口提供更多连接资源时，可以进一步考虑32Pin或40Pin；而对于信号数量较多、需要较高通道密度的系统，则可以评估50Pin方案。需要特别注意的是，Pin数越多并不意味着方案一定越好，工程设计应以“满足信号需求的最小合理Pin数”为原则，在满足功能的前提下控制连接器尺寸、线束宽度和整体布线难度。I-PEX官方列出的CABLINE®-UA II标准及评估线束也覆盖26/32/40/50Pin、44AWG及不同长度组合，可作为工程选型时的参考。

四、选型和兼容与替代方案参考及建议——从料号匹配走向完整工程匹配

对于需要采购或国产/第三方替代的客户，不建议仅通过外观相似或“同样是26Pin、44AWG”来判断是否可以直接替代。以I-PEX 83032-100B-01-D为例，工程替代时首先应确认其配套的20497-026T-30连接器以及对应的CABLINE®-UA II 26Pin接口体系，再确认44AWG Micro-Coaxial Cable、线束长度约200mm、1-1端接结构及原产品机械尺寸、Pin-to-Pin关系和加工要求；如果设备端使用的是相应的CABLINE®-UA II Receptacle，则还需要进一步核对配对端连接器规格。I-PEX官方资料显示，CABLINE®-UA II对应的26Pin Receptacle型号包括20498系列，推荐型号中包含20498-026E-41；同时官方明确列出了26Pin、44AWG、100/200/300mm等不同标准线束方案，因此采购人员可以根据实际需求从“原厂同规格采购”与“兼容替代制造”两个方向进行成本、交期和供应链评估。 对于有国产替代、第二供应商、成本优化或长期稳定供货需求的客户，我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，重点围绕连接器端接、44AWG极细同轴线材、Pin数、长度及整体线束结构进行匹配，并可根据客户提供的样品、图纸或技术要求进行针对性的线束开发与制造。需要说明的是，最终兼容性仍应以实际样品测试、机械配合、电气性能及客户整机验证结果为准，而不能仅依据料号或外观进行判定。

五、总结

I-PEX 83032-100B-01-D代表的是一类典型的高密度26Pin极细同轴线束方案，其核心组合为CABLINE®-UA II系列连接器、20497-026T-30线材端连接器、44AWG Micro-Coaxial Cable以及约200mm线束结构。对于工程师而言，真正需要关注的不只是Pin数，而是连接器、线材AWG、阻抗、信号速率、机械空间、弯折路径和端接工艺之间的整体匹配；对于采购人员而言，则应重点关注原厂料号对应关系、替代料一致性、供应稳定性、成本及交付能力。不同Pin数方案应根据实际信号通道数量和设备空间进行合理选择，在满足功能的前提下优先采用适配项目需求的Pin数，而不是盲目追求更高Pin数。依托极细同轴线束的专业制造能力，我们公司可为客户提供I-PEX 83032-100B-01-D兼容替代线束方案，并可围绕不同Pin数、AWG规格、长度及应用结构进行定制化制造，为电子设备客户提供更灵活的极细同轴线束供应选择。
