I-PEX 82894-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：CABLINE-UA II 26Pin 极细同轴线束

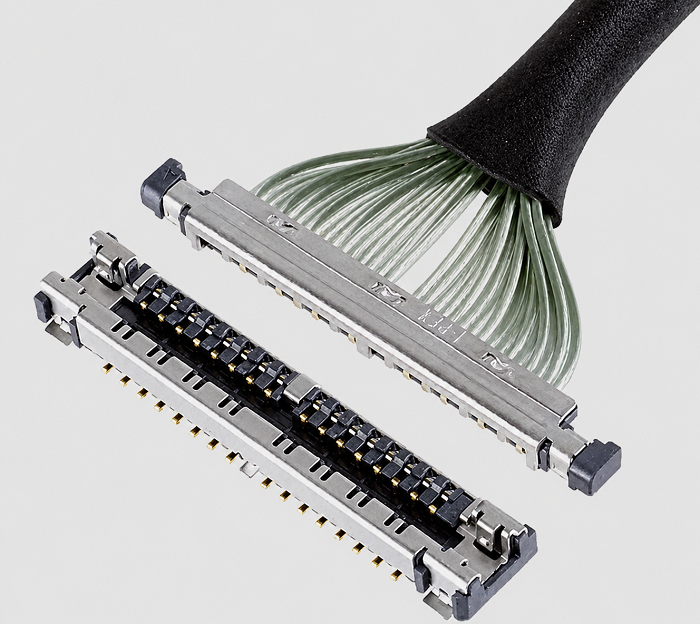

I-PEX CABLINE-UA II 系列极细同轴线束专为高密度、小型化电子设备内部连接而设计，适用于对布线空间、连接器尺寸及高速信号传输有较高要求的应用场景。本文介绍的产品型号为 I-PEX 82894-100B-02-D，对应 26Pin、44AWG 极细同轴线、300mm 长度及 1-N 线位定义。CABLINE-UA II 系列采用 0.3mm 端子间距和紧凑型连接器结构，并通过金属屏蔽及多点接地设计改善电磁干扰控制能力，适用于笔记本电脑、显示模组、摄像头模组及其他空间受限型电子设备。针对原装线束采购周期、供应稳定性及成本优化需求，我们公司专注于极细同轴线束的研发制造，可根据原装产品的规格和技术要求提供兼容替代方案，帮助客户开展样品验证、供应链优化及批量生产导入。

二，产品规格与连接器配套：精准匹配原装设计

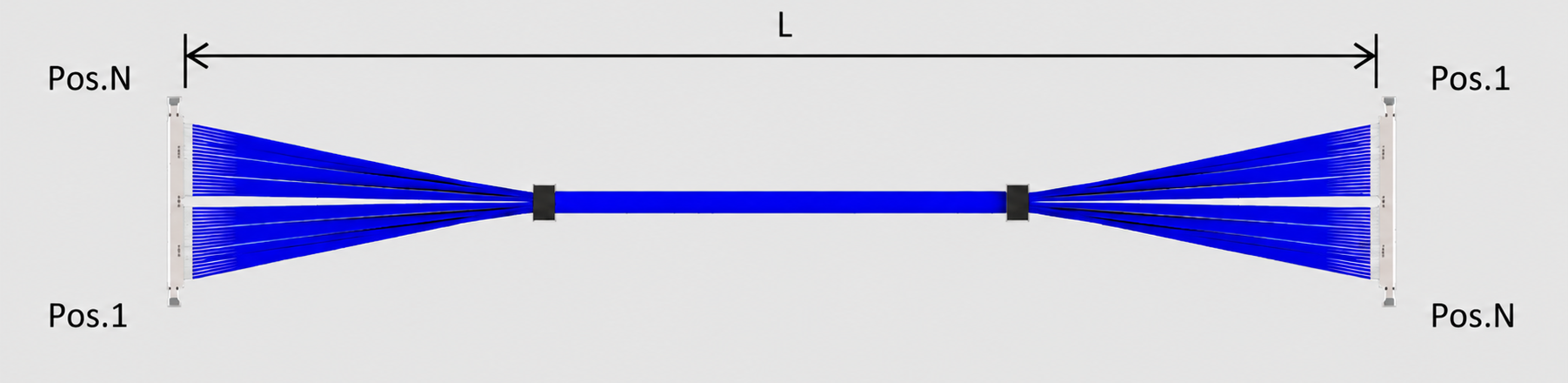

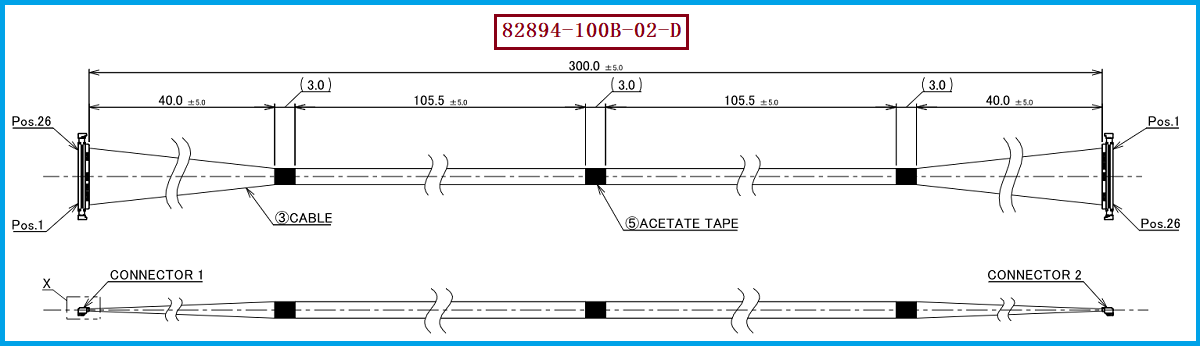

在极细同轴线束选型过程中，连接器型号、Pin 数、线材规格及线位定义是确保兼容性的关键。根据对应的 I-PEX 工程图，82894-100B-02-D 为 26Pin、44AWG、50Ω 极细同轴线束，标称长度为 300mm，线位定义为 1-N。该线束所使用的线材端胶芯组件型号为 20497-026T-30，配套金属盖型号为 2679-026-10，完整插头线缆组件型号为 20496-026-40，板端配对连接器型号为 20498-026E-41。需要注意，20497-026T-30 是胶芯组件料号，并非完整线缆组件料号。对于工程师而言，应重点确认连接器的配合结构、安装空间、线束出线方向及各路引脚对应关系；对于采购人员而言，则应核对原装型号、组件料号及规格文件，避免因连接器型号混淆或配套关系不一致而影响采购和装配。我们公司可依据相关图纸、样品和技术要求，提供 I-PEX 82894-100B-02-D 兼容替代线束方案，满足客户对原规格复刻和定制化制造的需求。

三、极细同轴线束规格怎么确认？工程选型与采购核对要点

极细同轴线束规格怎么确认？ 建议从连接器系列、Pin 数、线材参数、长度、线位定义及电气性能等方面综合核实。首先，确认连接器是否属于 CABLINE-UA II 系列，并核对 26Pin 配置及两端配套连接器型号；其次，确认线材规格是否为 44AWG、50Ω 极细同轴线，并根据设备内部空间核实线缆外径、弯折路径和出线方向；同时，确认线束长度为 300mm，且 1-N 线位定义与原设备的引脚映射一致。对于高速信号应用，还需要根据实际传输协议及系统设计要求评估插入损耗、回波损耗、串扰和信号完整性，不能仅凭连接器外观相同就认定电气性能完全兼容。采购人员在询价时，建议提供原装料号、产品图纸、样品或清晰的实物照片，并说明需求数量、交期及验证要求；工程师则应关注尺寸公差、端接质量、逐路导通测试和必要的可靠性验证。规格信息越完整，越有利于提高替代线束开发效率，降低选型错误和重复打样的风险。

四、选型和兼容与替代方案参考及建议

针对需要替代 I-PEX 82894-100B-02-D 的客户，建议优先采用等规格替代思路，即尽可能保持 26Pin、44AWG、50Ω、300mm 长度、1-N 线位定义及连接器配套结构一致，再根据实际应用进行样品验证。如果客户希望降低采购成本、缩短交付周期或建立第二供应渠道，可以委托专业极细同轴线束制造商，根据原装图纸和样品进行兼容替代开发。我们公司可提供 I-PEX 82894-100B-02-D 兼容替代线束方案，支持规格确认、样品制作、线位核对及批量生产。若需要调整为其他线束长度、Pin 数或线材规格，则应重新核对连接器匹配、线位定义、机械尺寸和电气性能，不建议直接套用原型号参数。正式导入前，建议进行连接器装配检查、尺寸核验、逐路导通、绝缘及耐压测试；如用于高速信号传输，还应根据实际应用开展相应的信号完整性验证。最终替代方案应以双方确认的图纸、样品和测试结果为依据，确保产品满足设备设计及使用要求。

五、总结

极细同轴线束的兼容替代不仅要求连接器外形相符，还需要综合考虑线材阻抗、线束长度、引脚映射、屏蔽结构、加工工艺及实际装配条件。对于 I-PEX CABLINE-UA II 26Pin 线束，明确 82894-100B-02-D 产品型号、20497-026T-30 线材端胶芯型号及 1-N 线位定义，有助于工程与采购团队快速建立统一的技术沟通标准。我们公司专注于极细同轴线束生产制造，可根据客户提供的原装产品、工程图纸及技术要求开展替代开发，并配合客户进行样品确认、规格核对和批量生产准备。对于有国产替代、成本优化、交期改善或定制长度需求的项目，建议尽早提供原装料号、线束长度、连接器信息及实际应用要求，以便评估制造可行性与验证方案。总结而言，我们公司可提供 I-PEX 82894-100B-02-D 极细同轴线束兼容替代方案，围绕连接器匹配、44AWG 极细同轴线、300mm 长度及 1-N 线位定义开展规格确认与制造服务，帮助客户提升采购灵活性和供应链稳定性。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
