I-PEX 82068-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：26Pin、200mm 极细同轴线束，满足精密设备连接需求

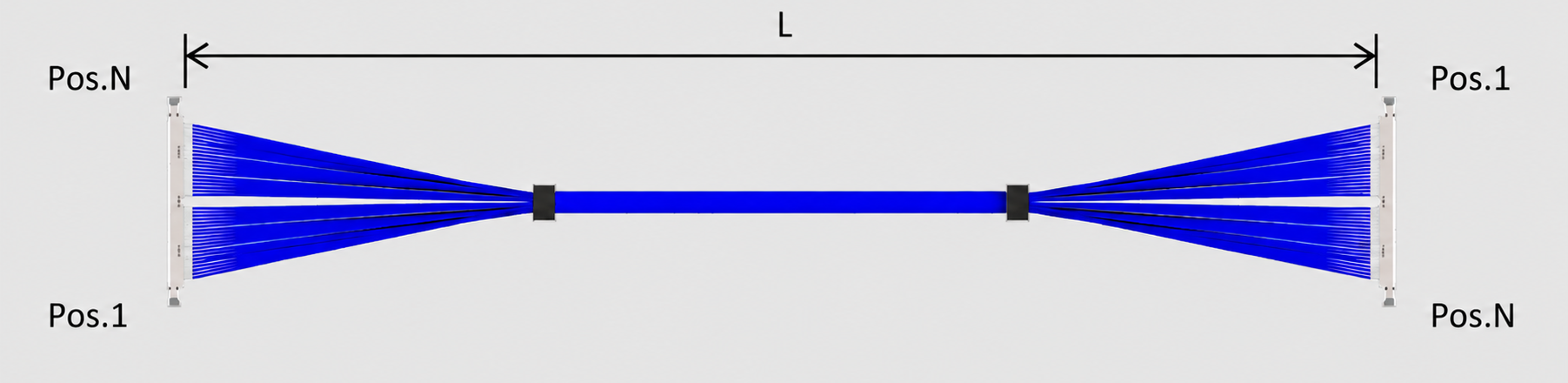

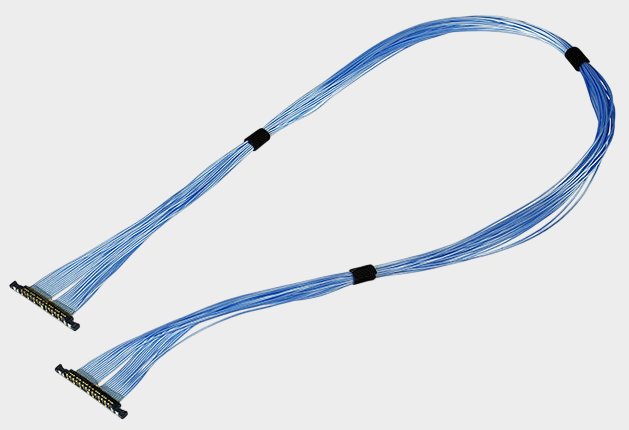

I-PEX 82068-100B-02-D 是 CABLINE-UA II 系列 26Pin 极细同轴线束，采用 44AWG Micro-Coaxial 微型同轴线，标准长度为 200mm，适用于空间紧凑、信号连接密集的电子设备。CABLINE-UA II 系列采用 0.3mm 端子间距及小型化连接器结构，在节省设备内部空间的同时，为高速信号传输提供紧凑的连接方案。该系列可应用于笔记本电脑、显示模组、摄像头模组及其他精密电子设备。对于需要进行线束选型、设计导入或采购替代的企业而言，准确确认产品料号、连接器结构、线材规格和线束长度，是确保后续装配与应用适配的基础。我们专注于极细同轴线束的研发与生产制造，可根据客户的工程图纸、接口要求及应用场景，评估并开发相应的兼容替代产品。

二、连接器匹配知识：极细同轴线束如何匹配不同型号连接器？

极细同轴线束的连接器匹配不能仅依据 Pin 数或外观进行判断，还需要核对连接器系列、端子间距、对插结构、配合高度、端接方式及脚位映射。以 CABLINE-UA II 系列为例，其端子间距为 0.3mm，并提供 26Pin、32Pin、40Pin 和 50Pin 等配置，不同 Pin 数及结构的连接器不能仅凭外观相似就认定可以互换。针对 I-PEX 82068-100B-02-D，线材端相关型号 20497-026T-30 对应 CABLINE-UA II 的 26Pin Plug Housing（插头外壳组件）；该系列推荐的完整插头线缆组件型号为 20496-026T-40，配套金属盖型号为 2679-026-10，PCB 端对接母座可参考 20498-026E-41。工程师在开展兼容替代设计时，应结合原始工程图和实际连接器确认各零件之间的配合关系、端子编号与连接方向，避免因型号层级混淆或脚位定义不一致，导致装配不良及信号连接错误。

三、线材与长度匹配：200mm 线束如何兼顾空间布局和高速信号？

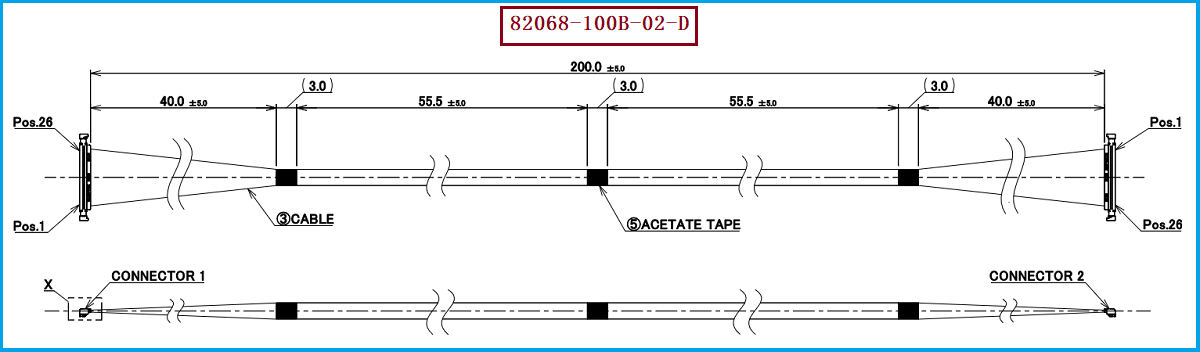

除连接器之外，线材规格和线束长度也是极细同轴线束选型中的关键因素。本款 I-PEX 82068-100B-02-D 的标准长度为 200mm，采用 44AWG 微型同轴线，工程图还标注了 50Ω 电缆要求。对于高速信号应用，线束长度增加通常会带来更大的传输损耗，并可能降低接收端信号幅度；如果线材阻抗与连接器端接结构不匹配，还可能引起信号反射，影响整体信号完整性。因此，工程师在调整线束长度或更换线材时，需要综合评估信号速率、走线路径、弯折空间、插入损耗及阻抗连续性，而不是只考虑线束能否安装。采购人员在询价和比价时，也应明确线束料号、Pin 数、线规、阻抗、长度及连接器型号，确保不同供应商提供的方案具有可比性，并为后续样品验证和批量采购建立清晰依据。

四、选型和兼容与替代方案参考及建议：从图纸核对到样品验证

在 I-PEX CABLINE-UA II 系列极细同轴线束的兼容替代开发中，建议首先以原始工程图为依据，确认连接器型号、26Pin 脚位关系、44AWG 线材、200mm 线束长度及端部结构；随后核对连接器实际对插情况、线束出线方向、屏蔽与接地结构，以及设备内部的装配空间。进入样品阶段后，可根据产品用途开展尺寸检查、导通测试、绝缘电阻测试和必要的高速信号完整性测试，验证替代产品是否满足设备端的装配及电气要求。我们公司可提供：I-PEX 82068-100B-02-D 兼容替代线束方案，可围绕客户的现有连接器接口、线材规格、线束长度和应用需求进行评估，为工程师提供替代设计与样品验证支持，也为采购人员提供更多供应选择。需要说明的是，兼容替代方案是否能够直接互换，应以连接器实物、工程图纸、样品测试及客户设备验证结果为准。

五、总结

随着电子设备向轻薄化、高密度和高速数据传输方向发展，极细同轴线束对连接器匹配精度、加工工艺和电气性能提出了更高要求。对于 I-PEX 82068-100B-02-D 这类 26Pin、44AWG、200mm 的 CABLINE-UA II 系列线束，只有将连接器型号、脚位定义、线材阻抗、线束尺寸及应用环境综合考虑，才能更有效地控制选型与替代过程中的风险。我们公司专注于极细同轴线束制造，可根据客户项目需求提供产品评估、兼容替代开发及样品验证支持，帮助客户在确保接口适配和性能要求的基础上，拓展线束采购与供应链选择。
