I-PEX 82893-100B-02-D 100mm 长度定制极细同轴线束替代品

一、产品介绍：26Pin、44AWG 极细同轴线束，满足高密度连接需求

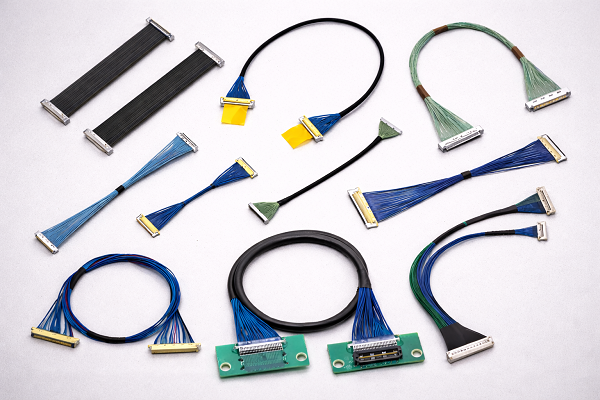

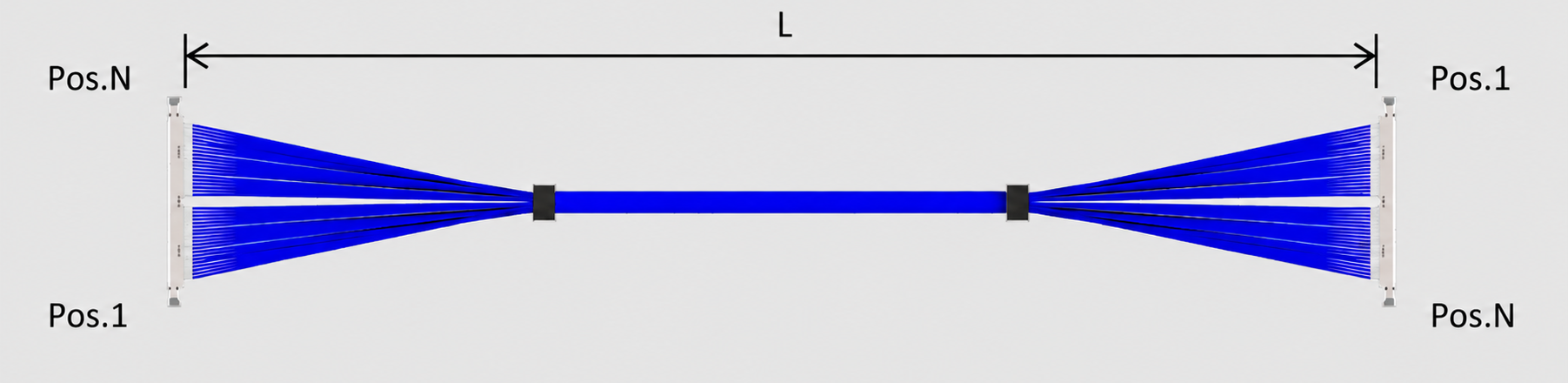

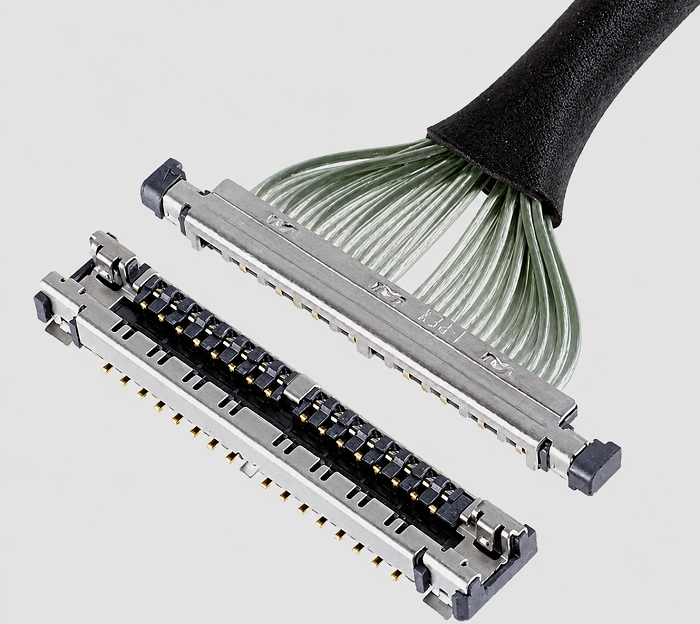

随着笔记本电脑、显示模组、摄像模组及各类紧凑型电子设备向轻薄化、高密度方向发展，极细同轴线束在高速信号传输和设备内部连接中的应用越来越广泛。I-PEX CABLINE-UA II 系列采用 0.3mm 端子间距及紧凑型连接器结构，适用于空间受限的电子设备。本文介绍的 I-PEX 82893-100B-02-D 极细同轴线束，属于 26Pin、44AWG Micro-Coaxial 线束，标准长度为 100mm。其相关配套连接器型号为 20497-026T-30。对于电子产品研发工程师而言，选型时不仅需要关注针数、线材规格和长度，还应充分考虑连接器配合尺寸、出线方向及实际设备的布线空间。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、工程图纸及实际应用需求，开发相应的兼容替代线束产品。

二、技术知识：极细同轴线束长度增加后对高速信号有什么影响？

极细同轴线束长度是影响高速信号传输性能的重要因素之一。在其他条件相近的情况下，线束长度增加通常会使信号传播损耗增大，导致接收端信号幅度下降；在较高频率下，导体损耗和介质损耗的影响往往更加明显。此外，如果线材阻抗与连接器、PCB 传输线路之间存在不匹配，还可能产生信号反射，影响回波损耗及整体信号完整性。对于 MIPI、USB、eDP 等高速信号应用，工程师不能仅通过导通测试判断线束是否满足传输要求，还需要结合目标传输速率、线材阻抗、屏蔽结构、连接器过渡结构和实际布线路径，综合评估插入损耗、回波损耗、串扰及误码表现。因此，在开发 I-PEX 82893-100B-02-D 的兼容替代产品时，如果需要将原有 100mm 线束延长至 200mm 或 300mm，应重新评估信号链路预算，并根据项目要求开展相关测试。实际性能变化还与线材结构、工作频率、端接工艺及系统设计有关，不能仅依据长度判断最终传输效果。

三、产品结构与关键规格：兼顾连接器匹配和线材性能

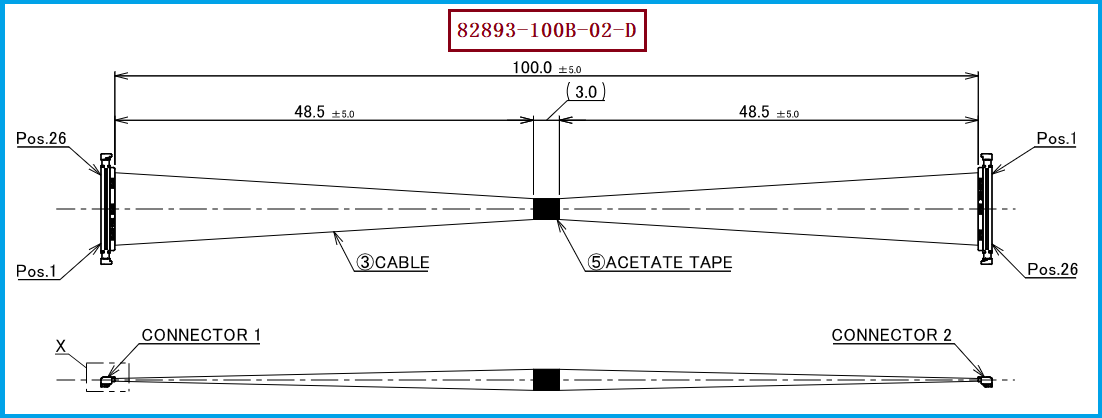

在极细同轴线束替代开发过程中，连接器与线材之间的匹配是保证产品可靠性的基础。针对 I-PEX 82893-100B-02-D，选型时应重点确认 26Pin 触点配置、CABLINE-UA II 系列配合结构、线材端连接器型号 20497-026T-30、44AWG 极细同轴线材以及 100mm 标准长度。对于高速传输应用，还需要进一步核实线材的标称阻抗、外径、屏蔽结构和电气性能，并确认线芯排列、接地方式及两端端接关系是否符合原设计要求。对于空间受限或需要穿越转轴的设备，还应考虑线束弯折半径、出线方向、固定方式和装配空间。研发工程师可以通过原始工程图、实物样品和电气测试结果进行综合比对，避免因连接器外形相似或针数一致而直接认定产品完全兼容。对于有高速信号要求的项目，建议在完成机械尺寸及导通检查后，进一步进行信号完整性和整机应用验证。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82893-100B-02-D 的替代需求，建议工程师和采购人员首先明确产品使用环境、信号类型、传输速率、线束长度及设备内部布线要求，再根据原始工程图和样品确认连接器型号、端子间距、触点定义、44AWG 线材规格及屏蔽方式。如果项目需要调整线束长度，应结合信号频率和系统链路预算重新评估性能，而不是简单地将原有线束加长后直接投入使用。采购人员在询价时，可以提供原厂料号、图纸、样品及相关测试要求，以便供应商核实产品结构和替代可行性。我们公司可提供：I-PEX 82893-100B-02-D 兼容替代线束方案，可根据客户项目需求开展极细同轴线束定制开发与生产，并配合进行尺寸核对、导通测试及相关性能验证。具体替代方案将以连接器匹配情况、线材规格、实际制造要求及客户验证结果为准，帮助客户在满足产品设计要求的基础上，拓展线束供应与采购选择。

五、总结

I-PEX 82893-100B-02-D 极细同轴线束具有 26Pin、44AWG 和 100mm 标准长度等规格特征，可作为 CABLINE-UA II 系列相关应用的选型参考。对于研发工程师，合理选择线束长度、控制阻抗匹配并验证高速信号性能，是保障设备稳定运行的重要环节；对于采购人员，准确确认连接器型号、线材规格、端接结构和产品验证要求，则有助于降低替代开发与批量导入过程中的风险。我们公司致力于极细同轴线束的生产制造，可根据客户的工程图纸、样品及应用要求提供兼容替代开发服务，为笔记本电脑、显示模组、摄像设备及其他紧凑型电子产品提供线束配套选择。选择合适的极细同轴线束，不仅要关注料号、针数和尺寸，更要重视线束长度变化带来的高速信号影响，以及最终产品在实际应用中的兼容性与可靠性。
