I-PEX 83030-100B-01-D 300mm 长度定制极细同轴线束替代品

一、50Pin高密度连接设计，满足紧凑空间内的连接需求

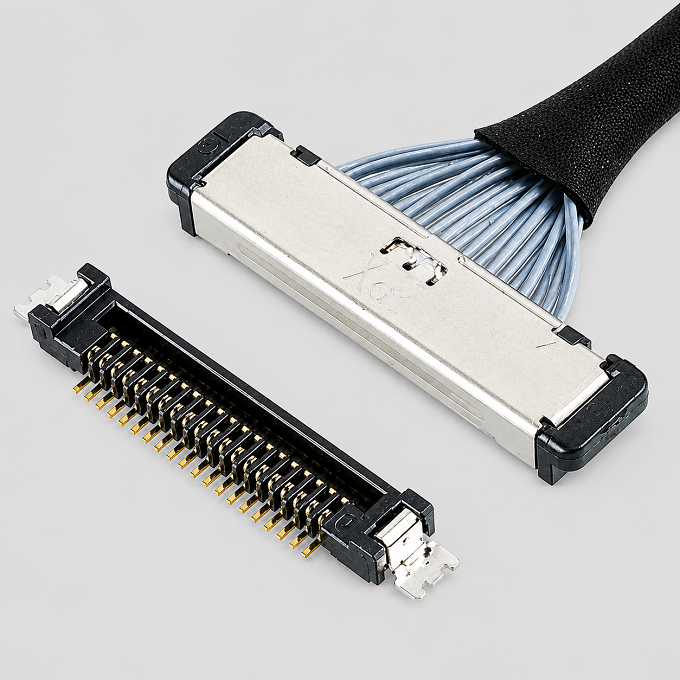

在笔记本电脑、超薄显示设备、工业视觉及高速数据传输设备中，极细同轴线束承担着高密度信号连接的重要作用。I-PEX CABLINE®-SS系列采用 0.4mm端子间距，具备垂直直角插拔、水平出线及紧凑型结构等特点，适用于设备内部空间受限的连接场景。本次介绍的 I-PEX 83030-100B-01-D 为CABLINE-SS系列50Pin、300mm、1-1线序极细同轴线束参考型号，采用40AWG极细同轴线材。对于设备研发工程师而言，明确针数、线长、线序和连接器结构，是开展线束选型与兼容替代评估的基础；对于采购人员而言，完整的型号信息也有助于询价、供应商沟通及来料核对。

二、极细同轴线束如何选型？先确认连接器与接口规格

极细同轴线束选型的第一步，是确认连接器系列、针数及配合关系。本型号为50Pin线束，配套线材端连接器型号为 20373-R50T-06，选型时应进一步确认其与设备板端连接器的匹配关系，并核实端子排列、插合方向和安装空间。CABLINE-SS系列采用0.4mm端子间距，连接器结合高度约为1.65±0.2mm、深度约为3mm；这些是系列层面的参考参数，具体结构尺寸及公差应以对应工程图和连接器规格书为准。对于工程师，建议在设计阶段同步确认连接器外形、出线方向、线束固定方式和实际走线路径，避免因空间干涉或接口不匹配影响装配。

三、结合40AWG线材、300mm长度与信号要求进行评估

线材规格和线长会影响线束的柔韧性、布线方式及信号传输表现。本型号采用 40AWG极细同轴线材，线长为 300mm，适合在确认接口和系统要求后进行相应的线束设计与应用评估。选型时不能只根据线径判断性能，还应结合目标阻抗、信号频率、线序定义、屏蔽结构及设备的信号完整性要求进行综合评估。I-PEX官方资料展示了CABLINE-SS系列最高16Gbps/Lane的高速应用能力，但其公开测试示例采用40Pin连接器、AWG40线材、45Ω阻抗及100mm线长，因此不能直接将该测试结果视为本款50Pin、300mm线束的性能保证。对于高速显示、摄像头或其他高速信号应用，建议通过实际线束的插入损耗、回波损耗及整机信号测试确认是否满足设计要求。

四、选型和兼容与替代方案参考及建议

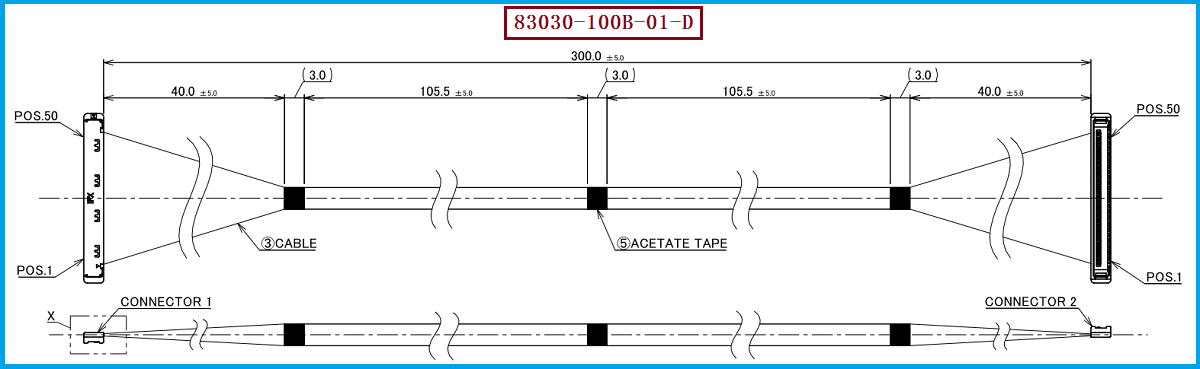

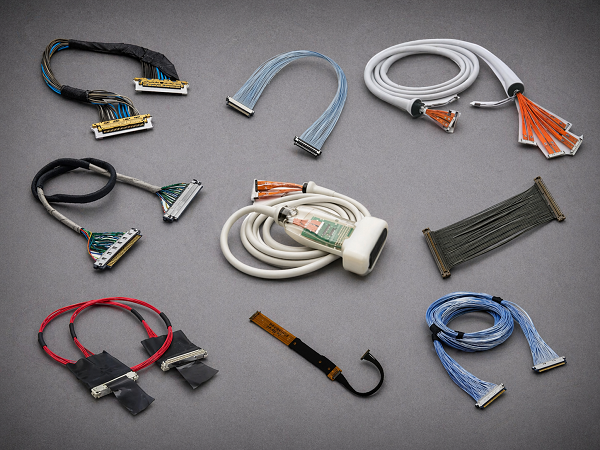

在开发兼容替代线束时，建议以 I-PEX 83030-100B-01-D 为参考型号，重点核对50Pin针数、300mm长度、1-1直通线序、40AWG线材及线材端连接器 20373-R50T-06 等信息。工程师应关注连接器配合尺寸、端子排列、线序、电气连续性、绝缘性能、屏蔽效果及高速信号完整性，并根据实际使用环境进行装配、弯折和插拔验证。采购人员则可在询价文件中明确产品型号、连接器型号、线材规格、长度、线序、检验要求和样品验证条件，减少规格不清导致的错料与重复确认。需要注意，连接器型号或外观相近并不代表产品能够直接互换，替代方案必须经过接口匹配及必要的电气、机械测试。我们公司可提供：I-PEX 83030-100B-01-D 兼容替代线束方案，可根据客户确认的技术要求开展极细同轴线束生产制造、样品配套及替代可行性评估，为客户提供更多供应选择。

五、总结

总体而言，I-PEX 83030-100B-01-D是一款CABLINE-SS系列50Pin极细同轴线束参考型号，其关键选型信息包括300mm线长、1-1线序、40AWG极细同轴线材及配套线材端连接器20373-R50T-06。无论是研发工程师进行结构设计和信号评估，还是采购人员开展供应商筛选和物料管理，都应在明确规格的基础上，进一步验证连接器匹配性、线束装配效果及实际电气性能。我们公司专注于极细同轴线束的生产制造，可围绕客户应用需求提供兼容替代方案，协助客户进行产品规格确认与样品验证，提升线束采购及配套方案的灵活性。最终替代可行性与性能表现，应以双方确认的技术规格及实际验证结果为准。
