I-PEX 83043-100B-01-D 100mm 长度定制极细同轴线束替代品

一、AI硬件高速化发展，推动极细同轴线束应用需求增长

随着人工智能技术不断发展，AI计算设备、智能终端、高性能显示设备及工业视觉系统对内部数据传输速度、空间利用率和连接可靠性的要求不断提高。设备内部往往需要在有限空间内布置多路高速信号，传统连接方案可能面临布线空间紧张、信号串扰和电磁干扰等设计挑战。极细同轴线束采用紧凑的线缆结构，可为高速信号提供独立的屏蔽路径，并便于在狭小空间内进行布线，因此成为许多高密度电子设备内部互连设计的重要选择。对于工程师而言，选择合适的线材规格、连接器结构和线位定义，有助于兼顾设备布局与信号传输要求；对于采购人员而言，稳定的制造工艺、规格一致性和可靠的兼容替代能力，也是保障产品开发进度与量产交付的重要因素。

二、I-PEX 83043-100B-01-D产品规格与结构特点

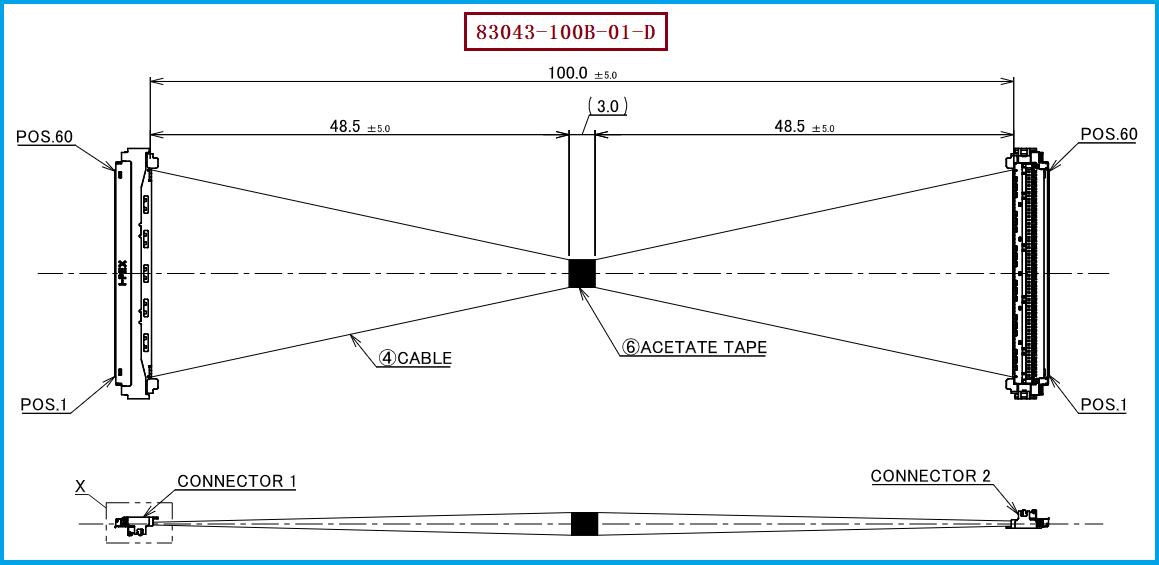

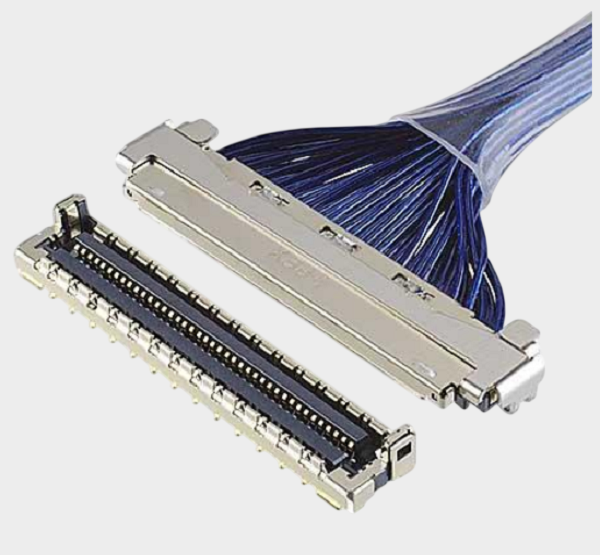

针对高密度电子设备的内部连接需求，我们公司可提供 I-PEX 83043-100B-01-D兼容替代线束方案。根据I-PEX CABLINE-UM系列对应图纸，该型号为60PIN极细同轴线束，标称长度为 100mm，采用 AWG 40、50Ω蓝色极细同轴线材，两端连接器主体型号为 20878-060T-01，线位定义为 1-1，即两端同编号针位一一对应。该产品采用CABLINE-UM系列连接器结构，系列资料标示其接点间距为0.4mm、配合高度为2.2 ± 0.15mm，并具有ZenShield®全屏蔽设计及机械锁扣结构，有助于满足高密度安装、连接保持和电磁兼容设计需求。需要注意，系列资料中的最高传输速率属于连接器系列参考性能，并不意味着该线束在任何系统中都能直接达到相同速率；实际信号表现仍需结合线束制造工艺、PCB布局、连接器配合及整机测试结果综合评估。

三、选型和兼容与替代方案参考及建议

工程师在评估替代线束时，建议以原始图纸及设备接口规范为依据，重点核对60PIN针数、100mm标称长度、AWG 40线材、50Ω特性阻抗、20878-060T-01连接器主体和1-1线位定义，同时确认两端连接器方向、第一脚与第六十脚的位置、外形尺寸、端接结构及线束布线路径。特别需要注意，1-1线位定义不能与1-N定义混用，针位排列或连接方向不一致可能导致设备接口无法正确连接。对于高速信号应用，还应依据项目需求进行导通、短路、绝缘、连接器配合以及必要的信号完整性和屏蔽性能验证。我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品和技术要求，提供 I-PEX 83043-100B-01-D兼容替代线束方案，协助确认线材、连接器、长度及线位定义等关键规格。采购人员可在批量采购前安排样品确认，并明确检验项目、验收标准和批次一致性要求，以降低供应商切换和量产导入风险。

四、兼容替代制造与质量验证，兼顾工程和采购需求

极细同轴线束的替代制造不仅需要匹配连接器和线材，还需要关注线缆端接质量、屏蔽连续性、尺寸公差及生产一致性。针对I-PEX 83043-100B-01-D，制造过程中应重点控制60根AWG 40极细同轴线的端接质量，确保两端60PIN按1-1方式正确对应，并根据图纸要求完成连接器组件装配、线束整理与固定。工程验证阶段可通过逐点导通测试确认线位正确性，并结合短路检查、绝缘性能、尺寸检验和连接器插合检查评估成品质量；若应用于高带宽信号系统，还应根据实际传输需求进行相应的信号完整性测试。对于采购团队，选择能够理解图纸、执行规格确认并配合样品验证的制造商，有助于提升供应链灵活性，降低产品导入、返工和交付不稳定带来的风险。最终替代产品的兼容性与性能，应以双方确认的技术规格及实际测试结果为准。

五、总结

随着AI硬件向高速化、高密度和小型化方向发展，极细同轴线束在内部高速信号连接中的作用日益重要。I-PEX 83043-100B-01-D采用60PIN结构、100mm标称线长、AWG 40极细同轴线材及1-1线位定义，可作为相关设备线束选型与替代评估的参考。我们公司可围绕 20878-060T-01连接器主体、线材规格、线长和线位定义等关键要求，提供兼容替代线束制造及适配评估支持。通过规范选型、严格制造控制和充分的样品验证，工程师能够更好地满足设备结构与信号连接要求，采购人员也能获得更灵活的供应选择，为AI硬件及其他高速电子设备的稳定运行提供可靠的极细同轴线束支持。

我是【恒大电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
