I-PEX 82680-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：70Pin、40AWG极细同轴线束，满足高密度连接需求

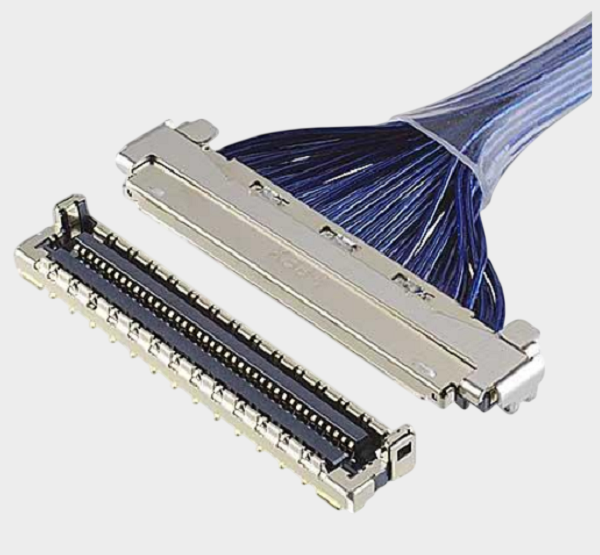

在工业相机、机器视觉检测系统、高速图像采集设备及智能视觉终端中，图像数据传输对信号完整性、连接可靠性和内部布线空间提出了更高要求。极细同轴线束采用独立同轴结构，有利于控制阻抗、减少信号串扰，并为紧凑型设备提供灵活的内部连接方案。本次对标产品为 I-PEX 82680-100B-02-D，属于 CABLINE-UM 系列70Pin极细同轴线束，采用 40AWG 规格线材，线材端使用的连接器型号为 20878-070T-01。CABLINE-UM系列采用0.4mm触点间距、直角出线结构，并具有ZenShield®全屏蔽设计和机械锁扣结构，适用于对空间利用率和连接稳定性有较高要求的设备。我们公司可提供：I-PEX 82680-100B-02-D兼容替代线束方案，为设备制造商提供更多线束开发与配套选择。

二、应用优势：高速视觉设备为什么选择极细同轴线束？

高速视觉设备通常需要传输大量图像数据，广泛应用于工业相机、精密检测设备、机器人视觉系统及高速图像处理模组。随着图像分辨率和采集帧率提升，线束不仅需要满足信号传输要求，还要兼顾电磁兼容、布线空间和长期运行稳定性。与普通排线相比，极细同轴线束的独立屏蔽结构有助于改善阻抗控制、降低相邻通道串扰，并减轻外部电磁噪声对信号的影响；柔性线缆则便于在狭小设备内部进行布线。CABLINE-UM连接器采用高密度触点布局及屏蔽设计，可为高速视觉系统中的紧凑型信号互连提供支持。需要注意的是，实际传输性能取决于线缆规格、线长、端接工艺、PCB设计及整机验证，不能仅依据连接器系列的最高传输能力判断整套线束的性能。

三、产品配套：明确线束型号、连接器及线材规格

针对 I-PEX 82680-100B-02-D 极细同轴线束，产品选型需要重点关注70Pin针数配置、40AWG线材规格、线束长度、针脚定义、端部连接结构及屏蔽接地方式。其中，配套连接器型号 20878-070T-01 对应CABLINE-UM 70Pin公端塑胶主体，实际组件还需要结合原始图纸核对金属外壳、锁扣盖及其他配套部件，不能只凭单一连接器料号判断整套组件完全一致。对于工程师而言，应确认线序、接口尺寸和电气要求；对于采购人员而言，则应同时评估产品一致性、交期、批量制造能力和持续供货能力。通过前期图纸核对和样品确认，可以减少替代开发过程中的装配偏差及兼容风险。

四、选型和兼容与替代方案参考及建议

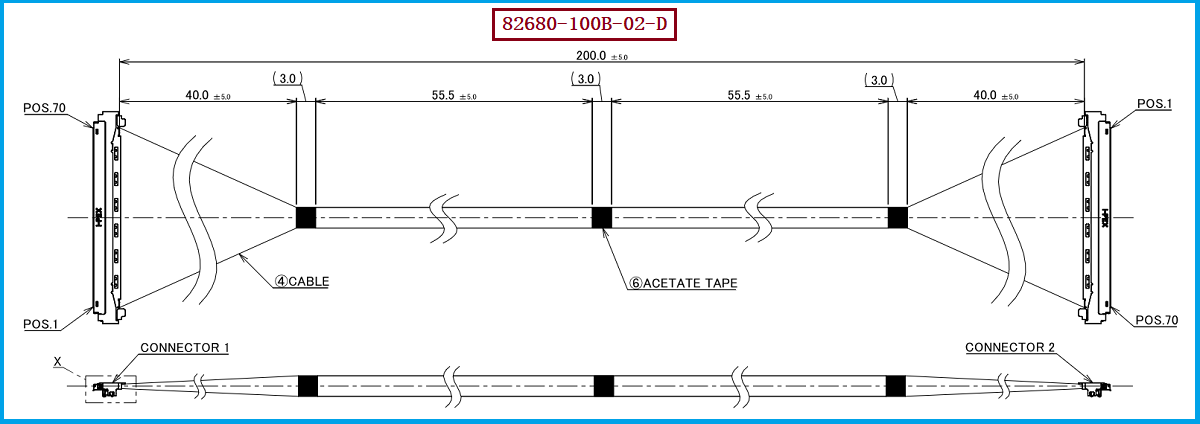

在开发替代线束时，建议以I-PEX原始图纸 82680C0、实际样品和设备端接口要求作为主要依据，重点核实70Pin配置、40AWG线材、线长、针脚排列、端接位置、屏蔽结构和尺寸公差。由于连接器系列的通用规格不一定完全适用于每一个线束料号，因此应以目标图纸标注为准，避免直接套用其他针数或其他长度版本的参数。我们公司可根据客户提供的图纸、样品及技术要求，开展极细同轴线束兼容替代开发与制造，并通过导通、短路、尺寸、端接质量等检查，以及必要的信号完整性测试，评估产品与原设备的适配情况。对于采购部门，可在技术规格及质量要求确认后，进一步比较交期、成本、供应稳定性与批量交付能力，为第二供应来源建设提供参考。

五、总结

随着工业视觉、自动化检测和高速图像处理技术的发展，设备内部互连对高密度、小型化及信号稳定性的要求持续提高。针对 I-PEX 82680-100B-02-D 这一70Pin、40AWG极细同轴线束，以及配套连接器主体 20878-070T-01，我们公司可提供兼容替代线束开发与制造服务，为工业相机、机器视觉检测设备、高速图像采集系统及精密电子设备提供更多配套选择。从图纸核对、样品验证到批量制造，我们致力于协助客户提升线束供应的灵活性与稳定性。最终替代可行性及性能表现，应以确认后的技术规格、样品测试和整机验证结果为准。

我是【恒大电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
