I-PEX 83045-100B-01-D 300mm 长度定制极细同轴线束替代品

一、AI设备趋向高密度集成，极细同轴线束成为内部连接的重要选择

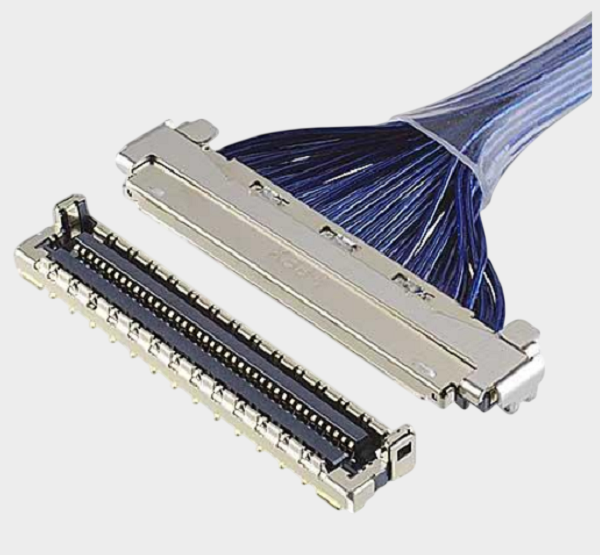

随着AI计算设备、智能终端和高性能电子产品不断向轻薄化、高集成度方向发展，设备内部需要容纳的高速信号通道越来越多，而主板、显示模组及功能模块之间可供布线的空间却日益有限。传统连接方案在空间占用、线缆弯折路径和高速信号传输方面面临更高要求。极细同轴线束能够通过细径线缆与高密度连接器组合，在有限空间内实现多路信号连接，为工程师进行结构布局、线缆路径规划和高速接口设计提供更多选择。I-PEX CABLINE-UM 系列采用 0.4 mm 触点间距、直角出线结构及低矮型插合设计，系列公开配合高度为 2.2 ± 0.15 mm，有助于应对狭窄安装空间中的连接需求。对于AI设备设计人员而言，选择合适的极细同轴线束，不仅要考虑连接器尺寸，还应综合评估信号通道数量、线缆走向、弯折空间、屏蔽接地及后续装配维护的便利性。

二、I-PEX 83045-100B-01-D：60PIN、300 mm极细同轴线束方案

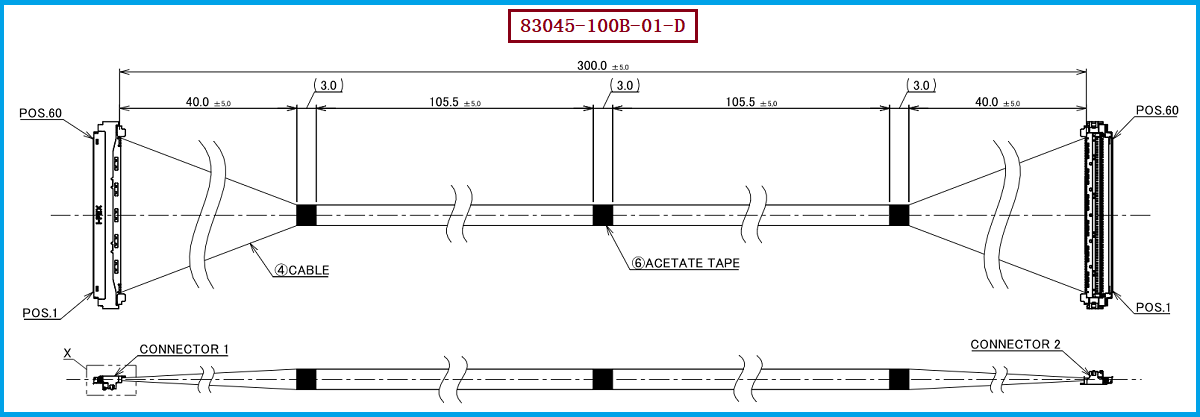

本方案对应的产品型号为 I-PEX 83045-100B-01-D，属于 I-PEX CABLINE-UM 系列60PIN、300 mm、1-1接线配置的极细同轴线束。根据该系列对应的型号资料，线束采用 40AWG极细同轴线，线材端使用的连接器主体型号为 20878-060T-01；配套组件还涉及金属外壳、锁盖以及线缆与连接器之间的固定和屏蔽处理。CABLINE-UM 系列采用全屏蔽设计与多点接地理念，并配置机械锁扣结构，有助于兼顾高密度布线、抗电磁干扰和连接保持需求。需要注意的是，系列资料所述高速传输能力不等于该型号在所有设备中都能直接达到指定数据速率，实际表现仍需根据主板走线、信号分配、线缆布局及系统测试结果确认。对于工程师来说，300 mm线长能否满足内部模块布局，应结合设备结构、走线路径与信号完整性要求综合评估；对于采购人员而言，明确60PIN、40AWG、线长、连接器型号和接线方式，有助于降低选型沟通及来料检验中的偏差。

三、从结构设计到量产装配，兼顾空间、信号与制造一致性

在AI设备内部空间受限的情况下，线束设计不能只追求线径更细或连接器更小，还需要在结构可靠性、信号完整性和制造可行性之间取得平衡。工程设计阶段应提前确认连接器安装区域、插拔操作空间、线缆出线方向及弯折路径，避免线缆受到挤压、过度弯折或长期拉扯；高速信号应用还应关注阻抗匹配、插入损耗、回波损耗、串扰及屏蔽接地连续性。量产阶段则需要控制线束长度及公差、端部加工质量、接线对应关系、连接器装配状态和屏蔽固定质量，并通过导通、绝缘、机械检查以及必要的高速信号测试验证产品一致性。对于采购及供应链团队，除比较产品单价和交期外，还应同步确认样品验证周期、批量生产能力、质量追溯方式及替代料验证要求，避免因线缆结构或端部加工差异影响整机装配。通过在设计早期介入线束供应商的工程评估，可以更有效地识别空间冲突、装配风险和潜在信号问题，为后续产品导入与稳定量产打下基础。

四、选型和兼容与替代方案参考及建议

在选择或开发兼容替代线束时，建议以原始工程图和实际装机条件为依据，逐项核对 I-PEX 83045-100B-01-D 的60PIN连接配置、300 mm线长、40AWG线材、1-1接线关系，以及线材端连接器主体 20878-060T-01。同时，应确认配套金属外壳、锁盖、线缆屏蔽结构、接地与固定方式，并检查连接器插合尺寸、机械保持、线缆走线空间和电气性能是否满足目标设备要求。对于高速应用，不能仅凭连接器外形相同或引脚数量一致就认定完全兼容，建议先进行样品装配、导通与绝缘测试、机械可靠性检查，并依据实际接口需求开展信号完整性及EMI验证。我们公司专注于极细同轴线束的生产制造，可根据客户提供的工程图纸、连接器配置及应用要求开展兼容替代线束开发与生产，我们公司可提供：I-PEX 83045-100B-01-D兼容替代线束方案。针对工程师，我们可围绕结构尺寸、布线路径、端部加工及性能验证需求进行方案评估；针对采购人员，则可配合确认产品规格、样品承认、质量要求和批量交付条件。具体替代可行性及最终规格，应以双方确认的图纸、样品测试和验证结果为准。

五、总结

面对AI设备内部空间持续压缩、信号通道密度不断提升的发展趋势，极细同轴线束为高速、高密度内部连接提供了可选方案。I-PEX 83045-100B-01-D以60PIN、300 mm线长及40AWG极细同轴线配置为选型参考，配合连接器主体20878-060T-01，可用于评估相应设备的内部连接需求。通过充分核对结构尺寸、接线定义、屏蔽接地和信号性能，并在样品阶段完成必要验证，能够帮助工程与采购团队更稳妥地推进兼容替代方案导入。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
