I-PEX 83025-100B-01-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线与普通线的性能差异：高速传输与抗干扰能力

普通线与极细同轴线的区别，不仅在于线材粗细，更在于内部结构和信号传输设计。普通导线适用于许多常规供电及信号连接场景，而极细同轴线通过中心导体、绝缘层、外导体屏蔽层等结构，有助于控制电磁干扰，并为阻抗匹配和高速信号传输提供支持。在笔记本电脑、精密显示设备及摄像模组等空间有限的电子产品中，极细同轴线束能够兼顾紧凑布线与信号传输需求。不过，两者的实际性能差距并非固定数值，还需要结合传输频率、线材结构、阻抗、线束长度和连接器设计综合判断。对工程师而言，应重点评估信号完整性和电磁兼容性；对采购人员而言，则应综合考虑产品性能、制造成本、质量一致性及供应稳定性。

二、I-PEX 83052-100B-01-D 产品参数与结构特点

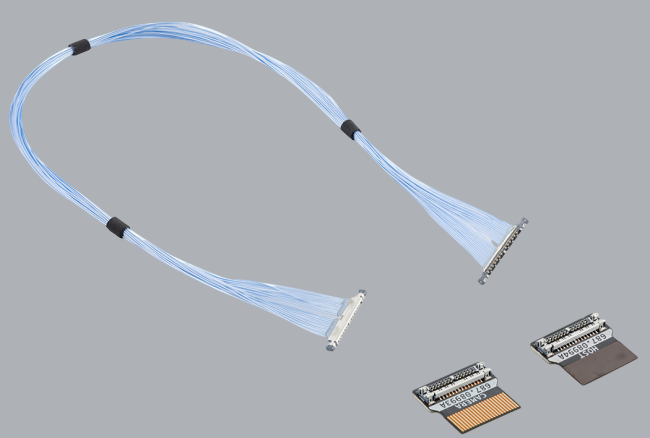

本文介绍的参考型号为 I-PEX 83052-100B-01-D，属于I-PEX CABLINE-UX II系列40PIN极细同轴线束。根据对应产品资料，该型号采用46AWG极细同轴线，标称线长为100mm，线位定义为 1-1。线材端连接器型号为 20532-040T-02-1，连接器具有 40PIN、0.25MM间距的特点。CABLINE-UX II系列采用紧凑型连接结构，系列资料标示配合高度约为1.04mm，最大约1.10mm，适合对内部安装空间要求较高的电子设备。系列资料中的参考传输速率可达5Gbps/lane NRZ，但这并不代表整条线束在所有设备和工况下都能达到相同表现，具体性能仍需根据实际线材、连接器配合及系统设计进行验证。

三、极细同轴线束的应用价值：兼顾空间、信号与可靠性

随着电子设备向轻薄化、高集成度和高速数据传输方向发展，线束设计需要在有限空间内实现稳定连接。相较于结构简单的普通线材，极细同轴线束的屏蔽结构有助于降低外部电磁干扰对信号的影响，其精细线径也便于设备内部进行密集布线。对于采用40PIN、0.25MM间距连接器的应用，除了关注线材本身，还应重视连接器端接精度、线序一致性、接地路径和装配可靠性。尤其是高速信号应用，不能仅凭线径或连接器规格判断线束性能，而应结合实际使用环境进行电气测试与系统验证。合理选用极细同轴线束，有助于设备设计人员在空间利用、信号质量和连接可靠性之间取得平衡。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 83052-100B-01-D，我们公司可提供：I-PEX 83052-100B-01-D 兼容替代线束方案。作为极细同轴线束生产制造企业，我们可根据客户提供的产品图纸、样品及技术要求，评估相应的兼容替代制造方案。选型时，工程师应重点核对40PIN数量、0.25MM间距、100mm线长、46AWG线材规格、1-1线位定义及线材端连接器 20532-040T-02-1，同时确认线材外径、阻抗要求、端接结构和接地方式。采购人员则可进一步比较样品验证结果、批量制造成本、交货周期和长期供货能力。需要特别注意的是，兼容替代不应只依据外形尺寸判断，实际导入前还应确认连接器机械配合、线序、电气连续性及相关信号性能，确保替代产品满足设备的具体应用要求。

五、总结

总体而言，极细同轴线与普通线在结构、屏蔽能力及高速信号应用适应性方面存在差异，但最终性能取决于线材、连接器和设备系统的整体设计。对于I-PEX 83052-100B-01-D，兼容替代方案应围绕40PIN、0.25MM间距、46AWG、100mm线长、1-1线位定义及连接器20532-040T-02-1等关键参数展开，并通过必要的样品测试确认适用性。我们公司致力于极细同轴线束的生产制造，可为客户提供兼容替代评估与定制制造支持，协助工程师和采购人员兼顾产品性能、质量稳定性、成本控制与供应效率。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
