I-PEX 83053-100B-01-D 200mm 长度定制极细同轴线束替代品

一、极细同轴线到底强在哪些方面？小尺寸与信号性能兼顾

极细同轴线的优势不只是线径细，更在于能够在有限空间内兼顾信号传输、屏蔽和布线需求。与普通导线相比，极细同轴线采用中心导体、绝缘层及外导体屏蔽层等结构，有助于降低外部电磁干扰对信号的影响，并为阻抗控制和高速信号传输提供支持。对于笔记本电脑、超薄显示设备、摄像模组及高密度电子设备而言，极细同轴线能够帮助节省内部布线空间，适应精密结构设计。不过，实际性能仍与线材阻抗、长度、屏蔽结构、连接器和系统布局密切相关，不能仅凭线径判断传输能力。

二、I-PEX 83053-100B-01-D：40PIN极细同轴线束规格解析

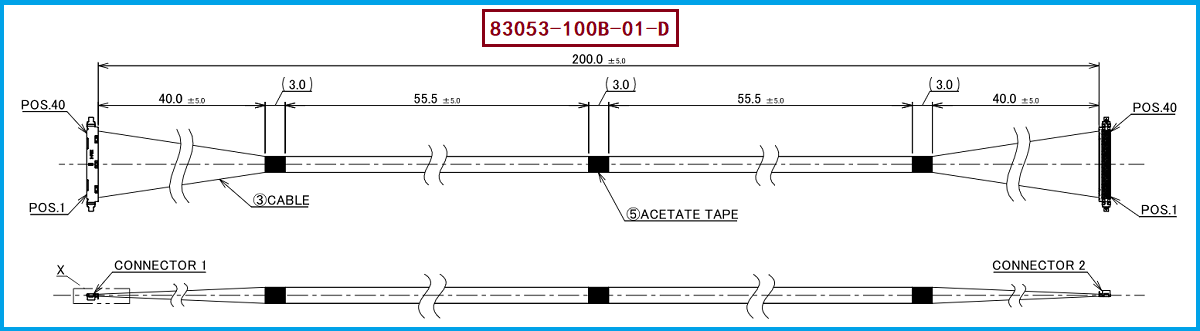

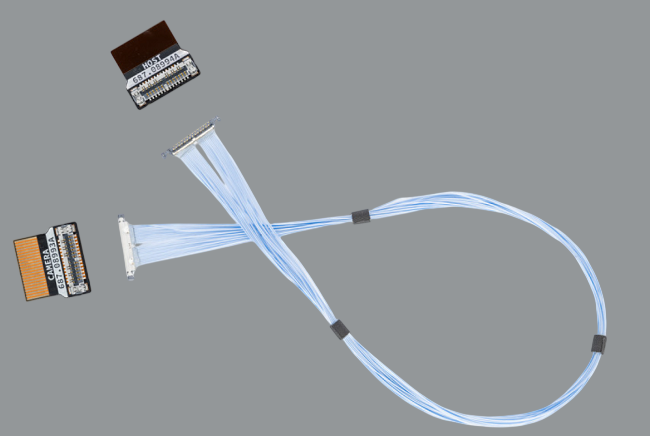

本文介绍的参考产品为 I-PEX 83053-100B-01-D，属于 I-PEX CABLINE-UX II 系列40PIN极细同轴线束，标称线长为 200mm，采用 46AWG极细同轴线，线位定义为 1-1。该线束使用的线材端连接器型号为 20532-040T-02-1，对应40PIN连接器规格，系列接点间距为0.25mm。CABLINE-UX II系列配合高度约为1.04mm，标示公差为+0.06/-0.1mm，最大约1.10mm，适合对设备内部空间有严格要求的连接场景。系列资料提供的参考传输性能为5Gbps/lane NRZ，但实际应用能否达到目标速率，还需结合具体线材、连接器、PCB布局和系统测试结果进行确认。

三、工程师视角：极细同轴线的选型与兼容验证

对于硬件及结构工程师，评估极细同轴线束时，需要同时关注电气性能与机械适配。以 I-PEX 83053-100B-01-D 为参考，首先应确认40PIN数量、0.25mm接点间距、200mm标称线长、46AWG线材规格及1-1线位定义，并核对线材端连接器 20532-040T-02-1 是否与设备端连接器正确配合。其次，应根据系统要求确认线材外径、阻抗、屏蔽及接地方式，并进行尺寸、导通、绝缘和必要的高速信号测试。46AWG是导体规格标识，不能单独代表线材的完整电气性能；即使线规相同，不同线材的外径、阻抗和结构也可能存在差异，因此替代设计应以图纸、样品及实际验证结果为依据。

四、选型和兼容与替代方案参考及建议

我们公司可提供：I-PEX 83053-100B-01-D 兼容替代线束方案。作为极细同轴线束生产制造企业，我们可依据客户的原始图纸、样品及技术要求，评估相应的兼容替代制造方案。对于采购人员，除关注产品单价外，还应综合评估样品验证结果、批量一致性、交期和持续供货能力；对于工程师，则应重点确认连接器型号、线序、线长、线规、阻抗与屏蔽结构是否符合设备要求。建议在批量导入前完成样品装配和电气测试，并根据实际应用要求验证高速信号性能。兼容替代方案需要经过具体项目验证，不能仅凭型号或外观相似就认定完全互换。

五、总结

极细同轴线凭借纤细结构、屏蔽设计和阻抗控制能力，为空间紧凑、信号要求较高的电子设备提供了灵活的连接选择。对于 I-PEX 83053-100B-01-D，替代评估的重点是准确匹配40PIN规格、200mm线长、46AWG线材、1-1线位定义，以及线材端连接器20532-040T-02-1等关键参数。我们公司专注于极细同轴线束生产制造，可为客户提供兼容替代评估与定制制造支持，协助工程师和采购人员在满足产品技术要求的基础上，综合考量质量、成本与交付效率。
