I-PEX 83054-100B-01-D 300mm 长度定制极细同轴线束替代品

一、内窥镜连接为何需要极细同轴线？

随着医用内窥镜、工业内窥镜及微型视觉检测设备不断向小型化、高清化发展，内部线束不仅需要节省空间，还需要满足图像信号传输要求。内窥镜前端通常空间有限，连接线需要在狭窄结构中布置，并兼顾信号质量与装配需求。极细同轴线采用中心导体、绝缘层及外导体屏蔽层等结构，有助于控制阻抗、降低外部电磁干扰，并满足紧凑空间内的布线需求。与普通导线相比，它在高速信号连接、屏蔽设计和小型化布线方面具有应用优势。不过，并非所有内窥镜都使用极细同轴线，具体仍需根据摄像模组接口、传输速率、线长和设备结构进行选择。

二、I-PEX 83054-100B-01-D产品规格与结构特点

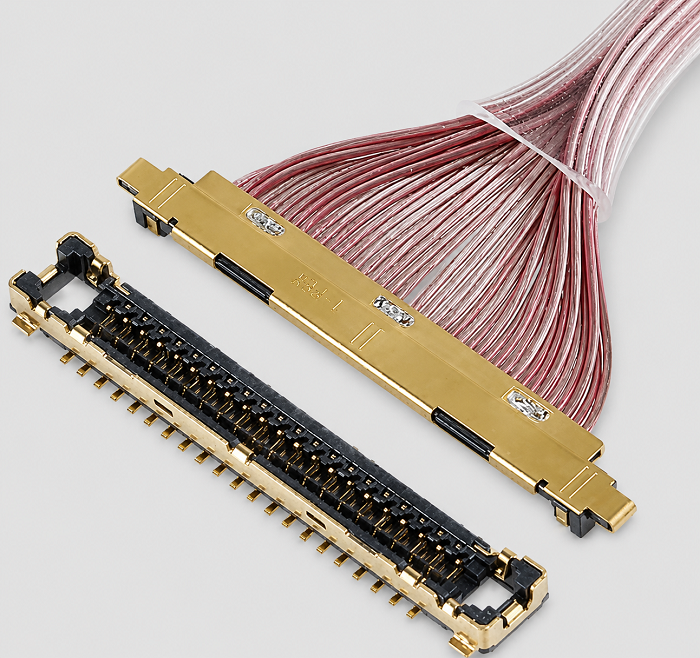

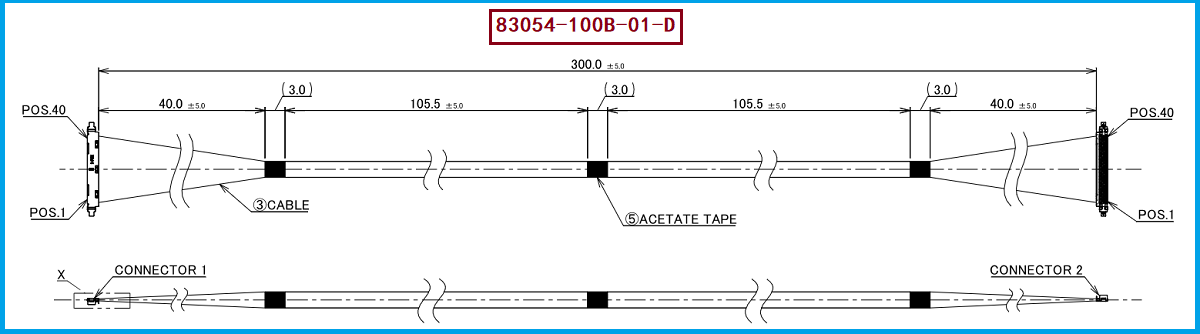

本文介绍的参考产品为 I-PEX 83054-100B-01-D，属于 I-PEX CABLINE-UX II 系列40PIN极细同轴线束，标称线长为 300mm，采用 46AWG极细同轴线，线位定义为 1-1。其线材端连接器型号为 20532-040T-02-1。CABLINE-UX II系列采用0.25mm接点间距设计，配合高度约为1.04mm，最大约1.10mm，适用于空间紧凑的电子设备内部连接。系列资料提供的参考传输性能为5Gbps/lane NRZ，可作为高速信号连接的选型参考。对于内窥镜或微型摄像设备，工程师仍需根据图像传感器接口、信号速率、阻抗要求和整机电路设计，验证该线束是否满足具体应用需求。

三、极细同轴线为精密视觉设备带来的应用价值

在内窥镜、微型摄像模组和工业视觉设备中，线束的尺寸、信号性能和装配可靠性会直接影响整机设计。极细同轴线的纤细结构有助于优化内部走线空间，屏蔽结构则有助于控制外部干扰，为高速图像信号传输提供支持。对于工程师而言，设计时应关注线材外径、阻抗、线长、弯折空间、屏蔽接地方式及连接器配合，避免因结构不匹配或线材参数差异影响信号质量。采购人员则需要同时考虑线束质量的一致性、供应稳定性、成本和交期。需要注意的是，线材越细并不意味着性能必然越好，最终应以设备的实际电气要求和测试结果为依据。

四、选型和兼容与替代方案参考及建议

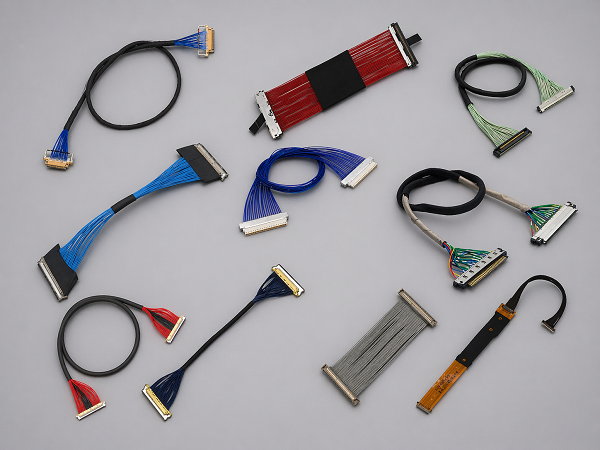

我们公司可提供：I-PEX 83054-100B-01-D 兼容替代线束方案。作为极细同轴线束生产制造企业，我们可依据客户提供的图纸、样品和技术规范，评估相应的兼容替代制造方案。选型时，工程师应重点核对40PIN数量、0.25mm接点间距、300mm标称线长、46AWG线材规格、1-1线位定义，以及线材端连接器 20532-040T-02-1 的配合与端接要求，同时确认线材外径、阻抗和屏蔽结构是否符合设备需求。采购人员可进一步评估样品验证结果、批量一致性、价格和交付周期。正式导入前，建议完成尺寸与装配检查、导通及绝缘测试，并根据项目需求开展高速信号和可靠性验证，避免仅凭型号相似就认定完全兼容。

五、总结

极细同轴线通过小型化结构、屏蔽设计和阻抗控制，为内窥镜及其他精密视觉设备提供了可选的高速连接方案。对于 I-PEX 83054-100B-01-D，兼容替代的关键在于准确匹配300mm线长、40PIN规格、46AWG线材、1-1线位定义及连接器20532-040T-02-1等核心条件。我们公司专注于极细同轴线束生产制造，可为客户提供兼容替代评估与定制制造支持，协助工程师完成技术适配，并帮助采购人员综合平衡质量、成本和交付效率。
