I-PEX 82691-100B-01-D 200mm 长度定制极细同轴线束替代品

一、200mm极细同轴线束，满足精密设备连接需求

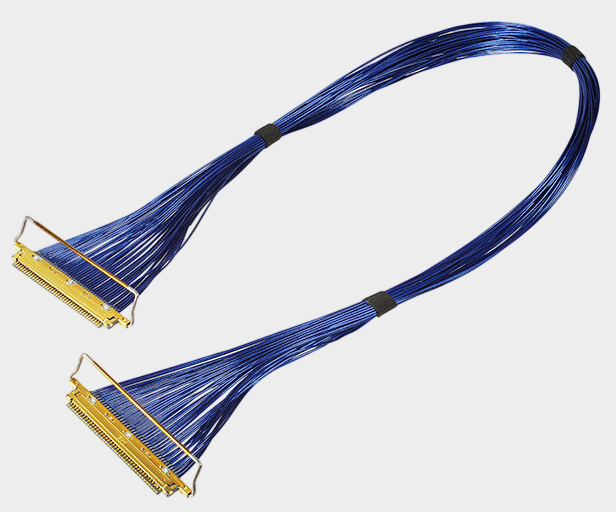

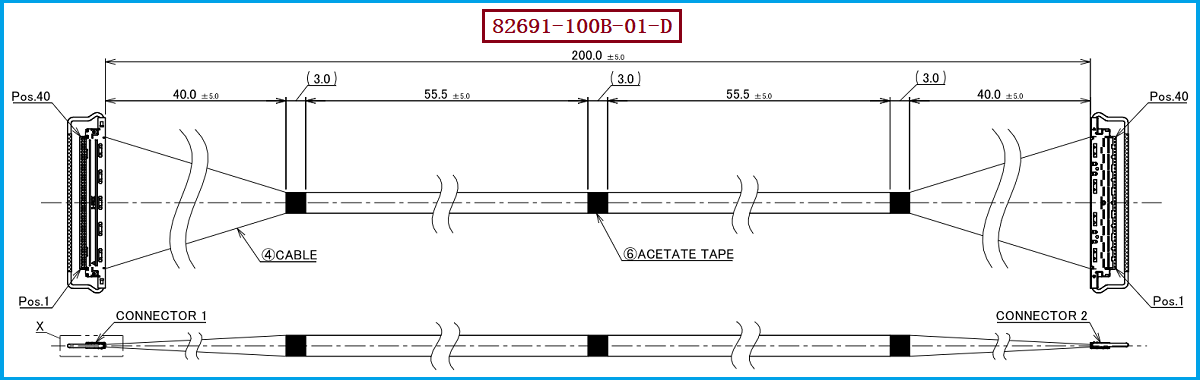

在笔记本电脑、显示模组、工业视觉设备及高速电子设备中，极细同轴线束承担着模块之间的高速信号传输任务。I-PEX 82691-100B-01-D 是 CABLINE-VS 系列的一款 40Pin、1-1 结构极细同轴线束，标称长度为 200mm，采用 AWG40 线材，线材端连接器型号为 20454-240T。CABLINE-VS 系列具有 0.5mm 接触间距、水平对插及机械锁扣等结构特点，适合对内部空间和连接可靠性有要求的电子设备。工程师选型时，除了关注 Pin 数和连接器接口，还需要结合设备空间、线缆走向和信号传输要求进行综合评估；采购人员则应准确核对线束型号、长度、线材规格及连接器配置，降低采购与装配过程中的型号偏差风险。

二、极细同轴线束长度误差对性能影响多大？

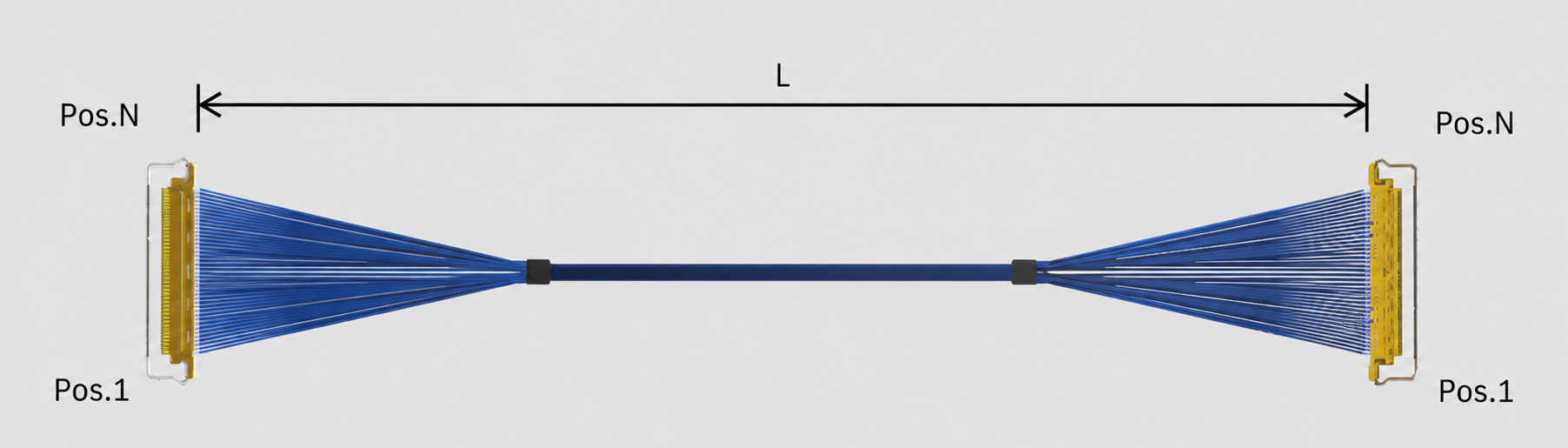

极细同轴线束的长度误差，首先会影响布线和装配，其次在特定高速应用中也可能影响信号传输表现。对于标称长度为 200mm 的 I-PEX 82691-100B-01-D，如果实际线长偏短，可能造成布线余量不足、连接器端受力增加，影响装配；如果实际线长偏长，则可能增加设备内部的线缆堆叠和固定难度，使弯折与走线管理更加复杂。从电气角度看，线长会影响信号传播时延；在多通道高速系统中，如果通道间存在严格的长度匹配要求，长度差异也可能影响时序一致性。但长度误差并不意味着信号质量一定下降，实际影响还与工作频率、线缆结构、阻抗控制、连接器过渡及布线方式有关。因此，工程师应结合整机设计设定合理的长度公差，并在样品阶段检查实际尺寸、布线路径和信号表现。具体允许误差应以产品图纸及双方确认的技术规范为准，不能仅凭标称长度推断实际公差。

三、选型和兼容与替代方案参考及建议

评估 I-PEX 82691-100B-01-D 的兼容替代方案时，应重点确认 40Pin、1-1 结构、AWG40 线材、200mm 标称长度及 20454-240T 线材端连接器，并进一步核对配合端接口、Pin 位定义、线序、线缆外径、端部加工尺寸和设备内部空间。对于高速信号应用，还需要依据目标设备的信号速率与电气规范开展样品测试，不能将连接器系列标称的高速能力直接视为任何线长和系统配置下的性能保证。我们公司可提供：I-PEX 82691-100B-01-D 兼容替代线束方案，可围绕客户确认的线长、连接器配置、线序及装配要求开展极细同轴线束制造。建议项目初期先进行图纸与接口确认，再完成样品装机、尺寸检验、导通检查及必要的信号完整性验证，以确认替代方案是否满足实际应用要求。

四、严格控制线长与加工质量，提升线束适配性

对于 200mm 极细同轴线束，稳定的制造质量不仅取决于裁线长度，还与端部加工、连接器装配、线序管理及检验流程密切相关。制造过程中，应根据客户确认的长度公差控制裁线一致性，检查连接器装配状态和 Pin 位对应关系，并按照项目要求进行导通及相关电气测试。工程师可以通过样品对比和整机运行验证，确认线束在空间布局、连接稳定性及信号传输方面满足设计要求；采购人员则可以通过明确型号、长度、公差和验收标准，提升来料检验的一致性，减少批次差异带来的装配风险。对于需要国产替代的项目，建议将图纸确认、样品验证与批量质量要求衔接起来，而不是只根据产品名称或外观进行替换。

五、总结

极细同轴线束的长度精度是精密装配与高速连接设计中不可忽视的重要因素。对于 I-PEX 82691-100B-01-D，在明确 20454-240T 线材端连接器、AWG40 线材和 200mm 标称长度的基础上，还应结合长度公差、线序、接口配合和实际信号要求开展完整验证。我们公司专注于极细同轴线束生产制造，可根据客户提供并确认的技术资料，提供对应型号的兼容替代制造与样品验证方案，协助工程师评估设计适配性，帮助采购人员提升供应方案的灵活性。通过规范选型、精确加工和充分验证，可为电子设备内部高速连接提供更可靠的线束配套支持。

我是【恒大电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
