I-PEX 82690-100B-01-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线束传输高清信号行不行？

随着高分辨率显示、工业相机、机器视觉和AI视觉设备不断发展，设备内部需要传输的图像数据量持续增加，连接线束不仅需要小型化、轻量化，还必须兼顾信号完整性、阻抗匹配和抗干扰能力。极细同轴线束可以应用于高清信号传输，其同轴结构有助于控制传输阻抗，并降低外部电磁干扰对信号的影响，适用于空间受限的高速电子设备内部连接。不过，实际能够支持的分辨率、刷新率和传输速率，还取决于接口标准、线束长度、连接器性能、布线方式以及整条信号链路的设计与测试。因此，工程师在选型时不能只关注线材是否足够细，还应综合评估线束结构和实际传输性能。

二、I-PEX 82690-100B-01-D产品结构与规格介绍

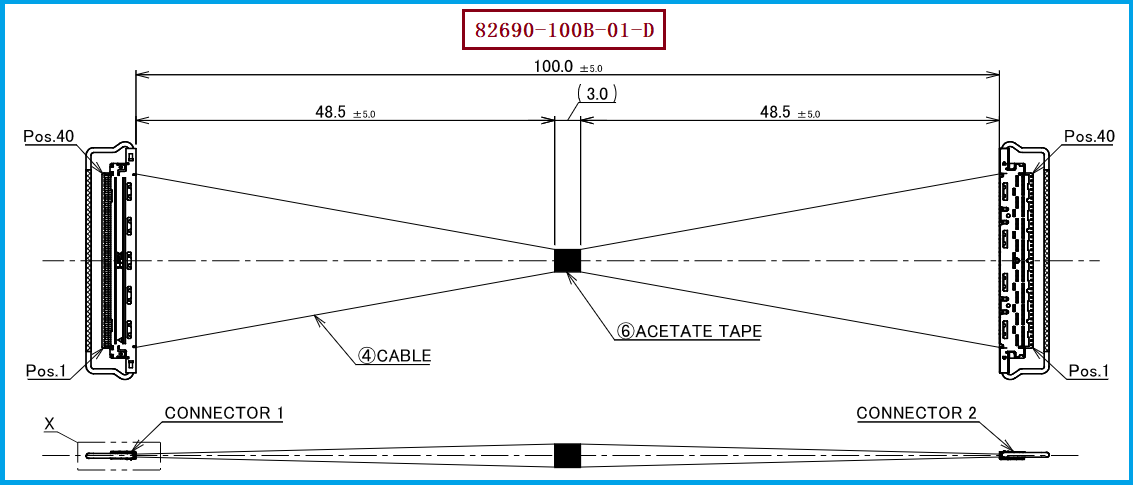

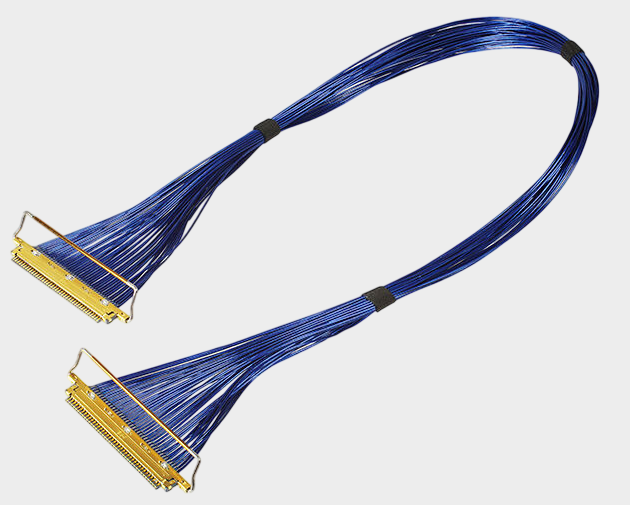

I-PEX 82690-100B-01-D 是 CABLINE®-VS 系列40PIN极细同轴线束，原始工程图标注其线束长度为 100.0±5.0mm，采用两端连接器的1-1结构，线材规格为 40AWG，标称阻抗为 50Ω，线材颜色为蓝色。该型号使用的线材端连接器主体组件型号为 20454-240T，并配有相应的金属外壳及拉杆组件。CABLINE®-VS系列采用0.5mm接触间距、水平对插结构和机械锁扣设计，兼顾紧凑安装与连接稳定性。对于设备研发人员，这些参数是进行空间布局、接口匹配和线束设计的重要依据；对于采购人员，明确完整料号、线材规格、连接器组成及尺寸公差，则有助于减少选型偏差和后续装配风险。

三、极细同轴线束如何满足高清信号传输需求？

高清信号传输不仅要求线束具备相应的电气特性，还需要控制阻抗变化、减少信号反射，并降低相邻线路之间的串扰。极细同轴线束通过中心导体、绝缘层和外部屏蔽结构形成同轴传输路径，有助于实现相对稳定的阻抗环境，并提升对外部电磁干扰的抑制能力。在实际应用中，40AWG极细同轴线材能够帮助设备实现紧凑布线，但线径本身并不能直接决定传输速率。对于 I-PEX 82690-100B-01-D，若用于高分辨率显示或高速图像数据传输，应结合设备接口标准、线束实际长度、连接器配合及系统设计开展验证，并根据项目要求进行阻抗、导通和信号完整性测试，确保线束在实际工作环境中满足使用要求。

四、选型和兼容与替代方案参考及建议

开发 I-PEX 82690-100B-01-D 的兼容替代产品时，建议重点核对40PIN触点映射、40AWG线材、50Ω标称阻抗、100.0±5.0mm线束长度、两端连接器结构，以及 20454-240T 连接器主体组件与配套外壳、拉杆的匹配情况。替代线束还应关注端部加工尺寸、焊接质量、绝缘与耐压性能、线序一致性及实际信号表现，不能仅凭外观相似或PIN数一致就认定完全兼容。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原始图纸、样品和技术要求开展兼容替代开发。我们公司可提供：I-PEX 82690-100B-01-D 兼容替代线束方案，为工程师提供结构与技术评估支持，并协助采购人员评估国产供应选择。建议项目初期先进行样品装配、接口匹配和整机信号验证，确认符合具体设备要求后再推进批量导入。

五、总结

面对高分辨率显示、工业视觉和高速数据设备对内部连接提出的更高要求，极细同轴线束凭借紧凑结构、同轴传输特性及阻抗控制优势，为高清信号传输提供了可行的连接方案。针对 I-PEX 82690-100B-01-D，我公司可围绕40PIN、40AWG、50Ω、100mm级线束长度及两端连接器结构开展兼容替代制造，并根据客户项目需求配合进行样品评估和技术验证。我们重视产品尺寸、连接器匹配、加工一致性与实际信号表现，致力于帮助客户评估稳定、灵活的国产替代方案，为设备研发、产品量产和供应链优化提供支持。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
