I-PEX 82290-100B-02-D 300mm 长度定制极细同轴线束替代品

一、对标 I-PEX 82290-100B-02-D，满足高密度连接需求

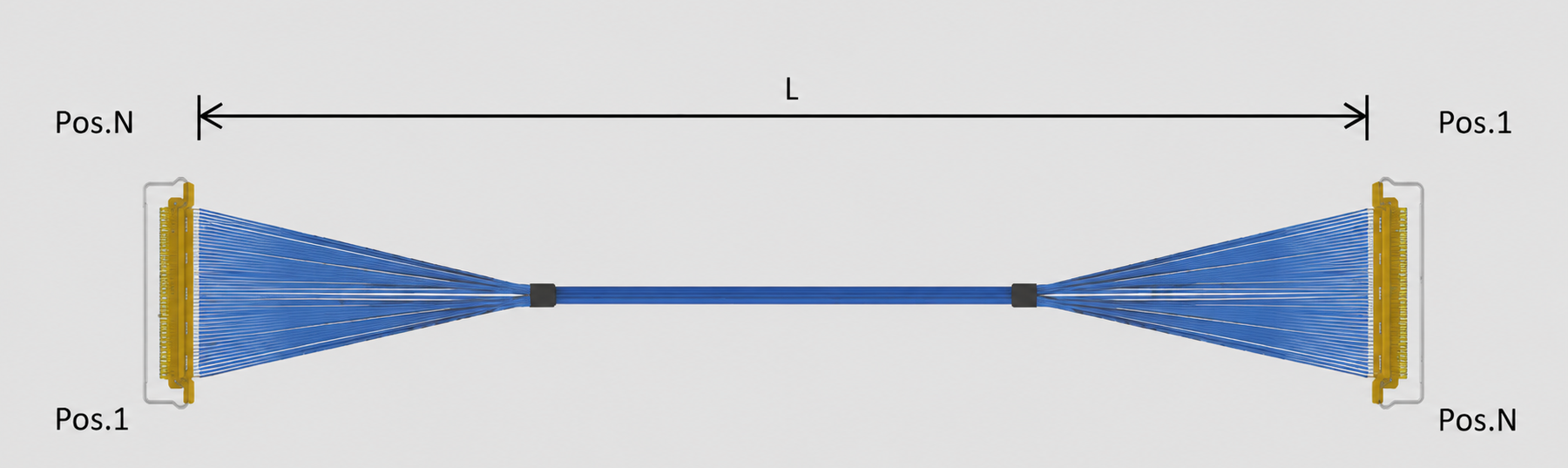

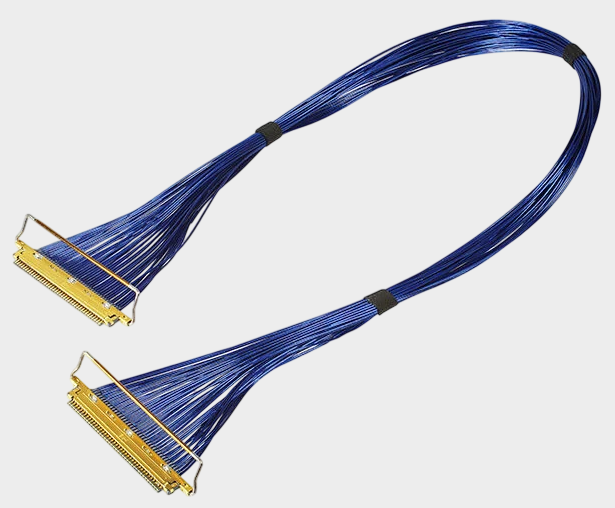

随着笔记本电脑、高速显示模组、工业相机及AI视觉设备向轻薄化、高速化发展，设备内部线束需要在有限空间内实现多通道信号传输，同时兼顾连接可靠性与布线灵活性。I-PEX 82290-100B-02-D 是 CABLINE®-VS 系列极细同轴线束的参考型号，对应资料标注为40PIN、40AWG极细同轴线、300mm线长，结构标注为1-N。线材端使用的连接器型号为 20454-240T，适配线材规格为 40AWG。CABLINE®-VS系列采用0.5mm触点间距、水平对插结构和机械锁扣设计，适合空间紧凑的电子设备内部连接。我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品及技术要求，开发对应的国产兼容替代产品，为工程师和采购人员提供更多供应选择。

二、为什么极细同轴线多用PTFE护套？绝缘材料影响信号表现

PTFE即聚四氟乙烯，是一种具有良好电气绝缘性能、耐热性能和耐化学性的含氟聚合物。在部分极细同轴线结构中，PTFE可作为绝缘介质使用，其介电特性和介质损耗会影响线缆的特性阻抗及高速信号传输表现。对于高密度线束而言，绝缘材料还需要与导体尺寸、绝缘厚度、屏蔽结构及整体外径相协调，才能满足设备内部精密布线的要求。不过，并非所有极细同轴线都采用PTFE，也不能仅凭护套材料判断整条线束的高速性能。I-PEX 82290-100B-02-D对应的线束资料标注了40AWG线材，但当前已确认的信息并未明确指定该型号必须使用PTFE。因此，在国产替代开发时，工程师应先确认原线材的实际绝缘材料与电气要求，采购人员则应将材料规格、耐温要求和检验标准纳入技术确认，避免因材料替换造成性能差异。

三、40PIN、40AWG与20454-240T：关键规格必须准确匹配

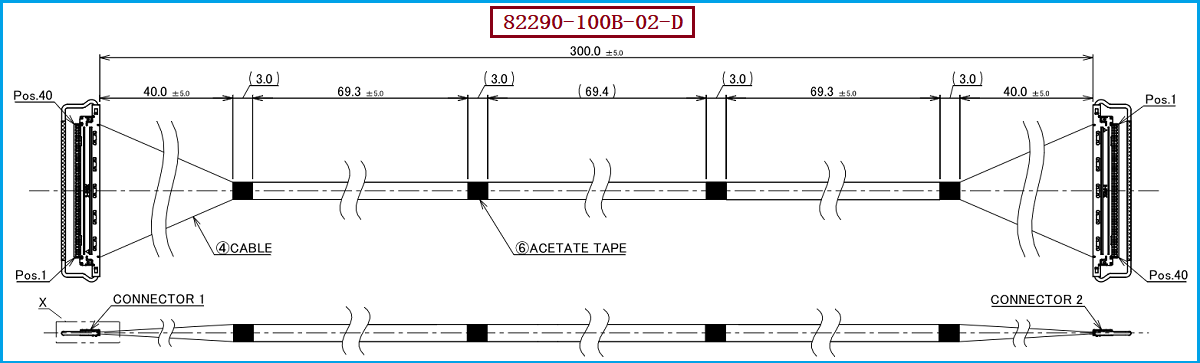

对于极细同轴线束，连接器极数、线材规格、线长和端接结构共同决定产品能否顺利装配并满足使用要求。I-PEX 82290-100B-02-D对应40PIN配置，采用40AWG极细同轴线，线长为300mm，结构标注为1-N；线材端连接器型号为 20454-240T。CABLINE®-VS系列的触点间距为0.5mm，并采用水平对插及机械锁扣设计。进行替代选型时，不能只核对PIN数和连接器外形，还应确认触点定义、线序、线材外径、端部加工尺寸、屏蔽接地方式以及实际装配空间。如果原设计要求PTFE绝缘材料，也应进一步核实材料规格，而不是默认其他绝缘材料可以直接替换。只有将机械尺寸、电气要求和装配条件结合起来核对，才能减少样品试装失败和批量生产偏差的风险。

四、选型和兼容与替代方案参考及建议

针对该型号的国产兼容替代，建议工程师与采购人员共同确认40PIN、40AWG、300mm线长、1-N结构及连接器型号20454-240T，并核实原产品的绝缘材料、目标阻抗、屏蔽结构、线序和工作环境要求。样品阶段应进行外观与尺寸检查、连接器配合验证、导通与绝缘测试；若应用涉及高速信号，还应依据客户规范评估阻抗及信号完整性。PTFE具有一定材料优势，但是否采用PTFE，应根据原设计要求和实际应用条件决定，不能仅依据一般材料特性直接认定其适用于该型号。我们公司可提供：I-PEX 82290-100B-02-D 兼容替代线束方案，可根据客户确认的图纸、材料要求和装配条件开展定制制造与样品评估，协助客户验证替代方案的适配性。需要注意，系列级高速性能参数不等于该300mm线束的独立测试结果，最终应以实际样品和客户认可的测试标准为准。

五、总结

极细同轴线束的国产替代，不只是复现外观和尺寸，还需要关注线材加工、端接质量、连接器配合、电气性能及批量一致性。针对 I-PEX 82290-100B-02-D 这一参考型号，我们公司可根据客户图纸、样品及技术规范，提供40AWG极细同轴线束的兼容替代制造支持，并配合开展样品确认和必要的验证工作。对于工程师而言，前期明确材料、线序、阻抗和装配要求，有助于缩短产品验证周期；对于采购人员而言，建立经过技术验证的国产替代方案，有助于拓展供应渠道并提升供应链灵活性。总结而言，I-PEX 82290-100B-02-D是40PIN、40AWG、300mm极细同轴线束的参考型号；我们公司可提供相应的国产兼容替代制造支持，具体材料选用、兼容性及性能应以双方确认的技术文件和实测结果为准。

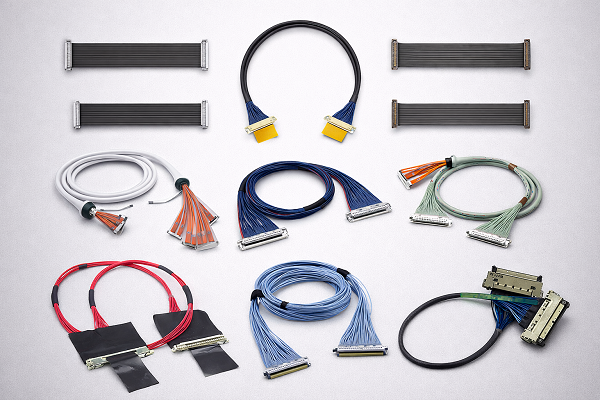

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
