I-PEX 81422-100B-02-D 200mm 长度定制极细同轴线束替代品

一、对标 I-PEX 81422-100B-02-D，满足高密度设备连接需求

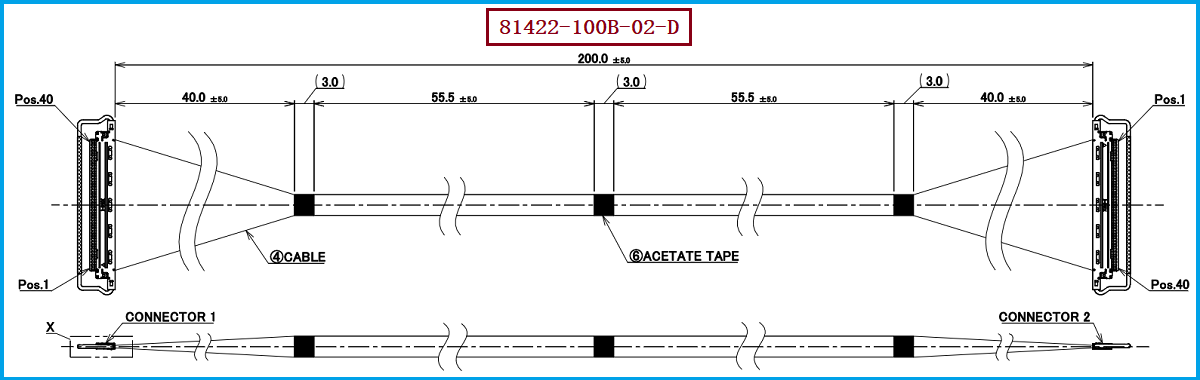

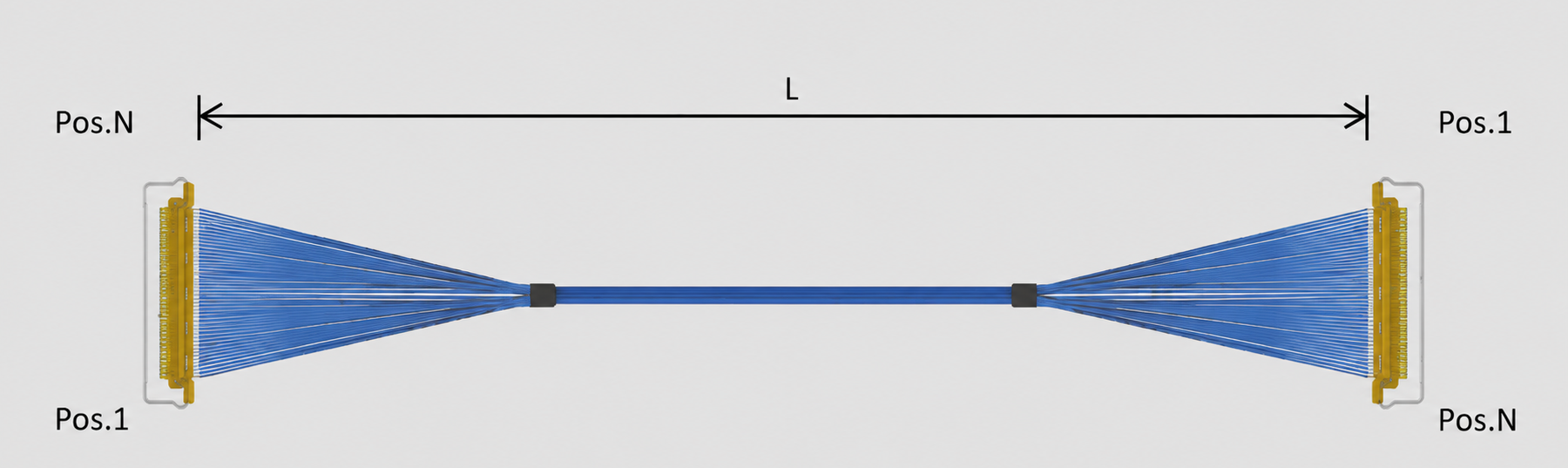

随着笔记本电脑、高速显示模组、工业视觉设备及高性能电子产品不断向轻薄化、高速化发展，设备内部线束需要在有限空间内实现多通道信号传输，同时兼顾布线灵活性与连接可靠性。I-PEX CABLINE®-VS 系列的 81422-100B-02-D 是一款可供国产替代评估参考的 40PIN 极细同轴线束型号。根据对应产品图纸，该型号采用 40AWG 极细同轴线，线束总长度为 200.0±5.0mm，结构标注为 1-N。线材端使用的连接器型号为 20454-240T，对应 40PIN、0.5mm 间距的 CABLINE®-VS 系列连接方案。我们公司专注于极细同轴线束的生产制造，可根据客户确认的图纸、规格与应用要求，提供 I-PEX 81422-100B-02-D 兼容替代线束方案，为设备制造商提供更多国产化配套选择。

二、极细同轴线束阻抗为什么要关注 50Ω？

在高速信号传输中，特性阻抗关系到信号反射、波形完整性及系统传输稳定性。当线缆、连接器和设备端口之间存在阻抗不连续时，可能造成反射与信号质量下降，因此工程师在设计极细同轴线束时，需要根据设备接口规范选择匹配的阻抗。50Ω 是射频系统及部分信号传输应用中常见的特性阻抗，但并不是所有极细同轴线束都必须采用 50Ω，实际要求应以设备接口和客户技术规范为准。需要注意的是，CABLINE®-VS 系列资料中的一项高速测试采用 45Ω 阻抗、40PIN 连接器、AWG40 极细同轴线及 100mm 线长，测试结果不能直接等同于本款 200mm 线束的实际性能，也不能据此认定该型号为 50Ω。对于工程师而言，应在选型阶段明确目标阻抗、线长、线材规格和传输速率，并通过相应测试确认信号表现；对于采购人员而言，明确阻抗要求和验收条件，有助于降低替代产品导入过程中的规格偏差风险。

三、40PIN、0.5mm 间距与 20454-240T：兼顾空间与连接匹配

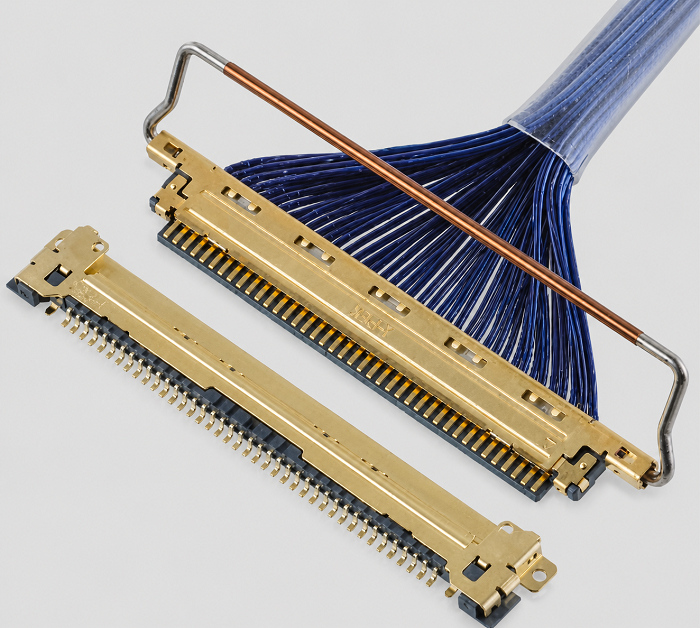

在高密度电子设备内部，连接器的极数、间距、安装空间及线束走向都会影响整机结构设计。该参考方案采用 40PIN、0.5mm 间距的连接器配置，线材端连接器型号为 20454-240T。CABLINE®-VS 系列资料显示，该系列采用水平对插结构与机械锁扣设计，系列参考安装高度为 1.0±0.1mm，连接器深度为 5.8mm，有利于紧凑型设备的内部布局。工程师在评估替代线束时，除了核对连接器型号、PIN数与间距，还应进一步确认线序定义、端部尺寸、线束长度、胶带位置、弯折空间及实际装配方向。系列级参数不能替代具体型号的图纸要求，最终仍应以对应图纸和客户确认的技术文件为准，避免因细节差异影响装机或信号传输。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 81422-100B-02-D 的国产兼容替代，建议工程师与采购人员共同确认线束总长度及公差、40AWG线材规格、1-N结构、连接器型号 20454-240T、40PIN配置和0.5mm间距，并明确目标阻抗、屏蔽结构、线序及设备端接口要求。样品验证阶段，可根据实际应用开展尺寸与装配检查、电气连续性测试、绝缘性能测试，以及适用于目标传输速率的阻抗和信号完整性评估。对于高速显示、摄像或其他高速数据应用，不宜仅凭连接器系列的标称能力判断整条替代线束已具备相同性能，应结合实际线长、测试夹具、接口设计和设备环境验证。我们公司可围绕客户确认的技术规范，提供 I-PEX 81422-100B-02-D 兼容替代线束方案，配合样品制作、规格核对和验证评估，帮助客户判断产品适配性与批量导入可行性。

五、总结

极细同轴线束的国产替代，不仅要关注外观尺寸与连接器匹配，还需要综合考虑线材加工、端接工艺、线序一致性、阻抗控制和批量制造稳定性。针对 I-PEX 81422-100B-02-D 这一参考型号，我们公司可根据客户图纸、样品及应用需求开展极细同轴线束生产制造，为客户提供国产化配套与兼容替代评估支持。通过前期规格确认、样品验证及必要的整机测试，工程团队能够更准确地判断替代方案是否符合设计要求，采购团队也能够获得更多供应渠道选择。总结而言，I-PEX 81422-100B-02-D 可作为 40PIN、0.5mm 间距、40AWG、200mm 极细同轴线束的参考对象；我们公司可提供相应的兼容替代制造支持，具体兼容性与性能以双方确认的技术规格和实测结果为准。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
