I-PEX 82910-100B-02-D 100mm 长度定制极细同轴线束替代品

一、50PIN精密连接，满足高速设备内部传输需求

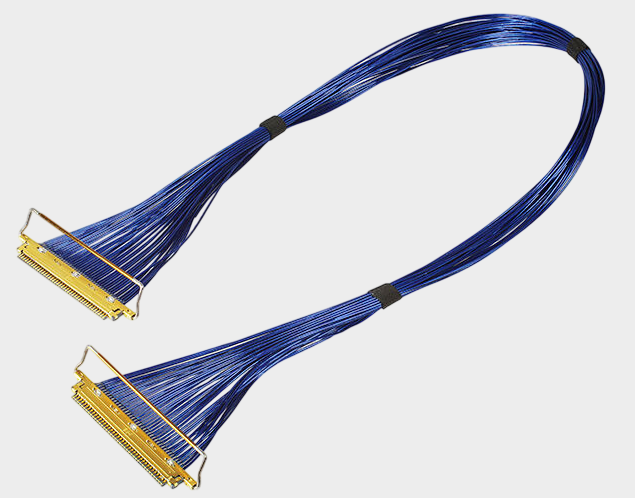

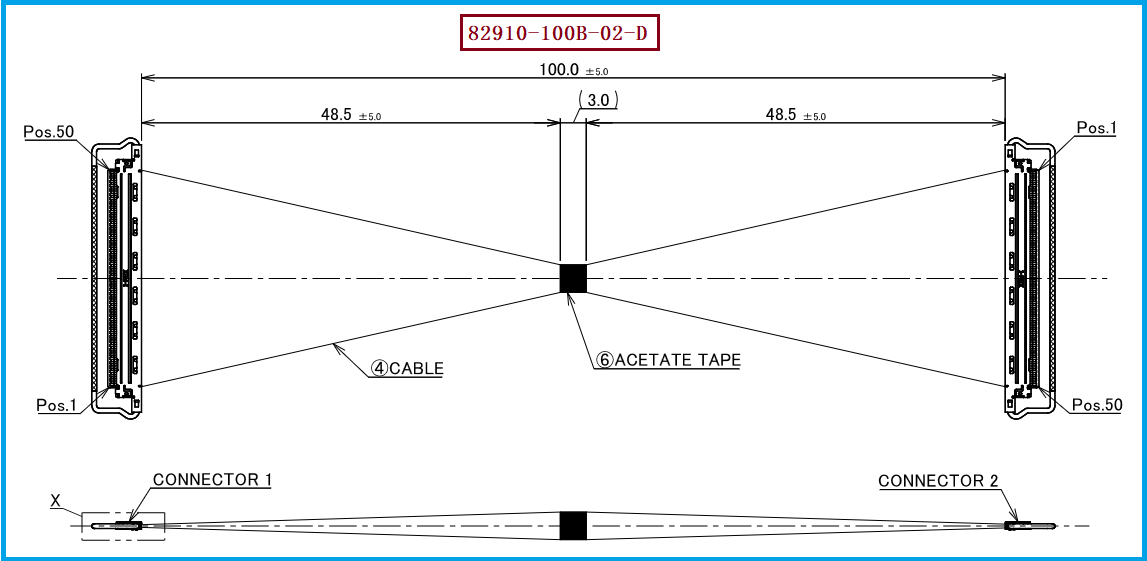

随着笔记本电脑、高速显示设备、工业相机及 AI 视觉系统不断向小型化、高速化发展，设备内部线束不仅需要节省空间，还需要满足高速信号传输与稳定连接的要求。I-PEX 82910-100B-02-D 是 CABLINE-VS 系列的一款 50PIN 极细同轴线束，产品资料对应的配置为 40AWG 极细同轴线、100mm 长度、1-N 连接结构。其线材端连接器主体型号为 20454-250T-01，对应 50PIN、0.5mm 接触间距。CABLINE-VS 系列采用水平对插结构，并配有机械锁扣设计，适用于对连接器安装空间和连接可靠性有要求的设备。对于工程师而言，选型时需要关注线束长度、Pin 位定义、连接器配合及信号完整性；对于采购人员而言，明确产品料号和关键参数，有助于提高询价、样品评估和供应商导入效率。

二、极细同轴线束一秒能传多少G数据？

极细同轴线束一秒能传输多少 G 数据，并没有适用于所有产品的固定答案，实际能力取决于线材结构、阻抗匹配、线束长度、连接器性能、Pin 位分配以及设备端接口设计等因素。I-PEX CABLINE-VS 系列资料提供了 32Gbps/lane 的参考传输性能，但该参考数据来自特定测试配置，包括 40PIN 连接器、AWG40 线材、45Ω 阻抗、100mm 线长及特定的 GSSGSSG Pin 分配。因此，不能直接将这一数据视为所有 CABLINE-VS 线束的保证速率，也不能仅凭 I-PEX 82910-100B-02-D 具备 50PIN、40AWG 和 100mm 长度，就认定该型号必然达到 32Gbps/lane。工程师应结合实际传输协议、目标速率和整机设计开展验证；采购人员则应在技术规格书中明确传输要求和验收方法，避免只依据系列参考数据判断产品性能。

三、选型和兼容与替代方案参考及建议

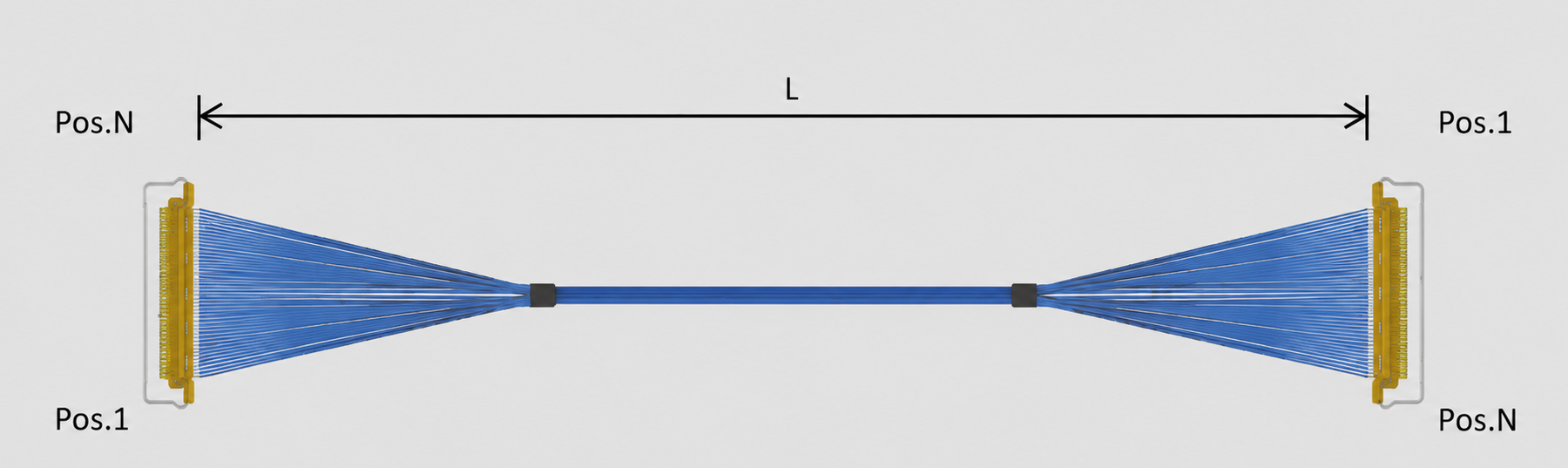

针对 I-PEX 82910-100B-02-D 开展兼容替代选型时，建议优先核对 50PIN、0.5mm 间距、线材端连接器主体 20454-250T-01、100mm 线长及 1-N 连接结构，并进一步确认线材规格、端部加工方式、Pin 位映射、屏蔽结构和设备端接口要求。尤其需要注意，1-N 与两端均配置连接器的 1-1 结构并不相同，替代开发应以原始图纸和实际装配需求为依据，确认线束两端的具体形式，避免结构不一致影响装机。我们公司可提供：I-PEX 82910-100B-02-D 兼容替代线束方案，可根据客户确认的图纸、连接器配置、线材规格和电气要求开展极细同轴线束制造及样品验证。工程师可重点评估尺寸适配、线序、导通和高速信号表现；采购人员则可进一步比较样品质量、批量一致性、交期和综合采购成本，为国产替代决策提供依据。

四、精密加工与性能验证，保障线束应用可靠性

极细同轴线束体积小、线径细，对加工工艺和质量控制有较高要求。针对 50PIN 高密度连接结构，生产过程中需要重视线材剥制、屏蔽层处理、连接器端接、线序控制和成品检验，减少加工偏差对连接可靠性及信号表现的影响。对于 I-PEX 82910-100B-02-D 的兼容替代产品，建议在正式批量导入前，按照双方确认的规格进行样品评估，检查连接器配合、线束尺寸、导通性能及必要的电气指标；如果应用涉及高速数据传输，还应根据目标速率和接口标准进行相应的信号完整性测试。需要说明的是，具体测试项目和合格阈值应由产品要求及应用场景确定，不宜在缺少测试依据时直接承诺与原型号完全等效。通过前期技术确认与样品验证，可帮助工程师降低设计导入风险，也让采购人员对产品质量和供应稳定性有更明确的判断依据。

五、总结

随着高速电子设备对小型化连接方案的需求持续增长，极细同轴线束的选型与采购已不仅关注连接器是否匹配，还需要综合考虑传输性能、加工品质、供应稳定性和整体成本。我们公司专注于极细同轴线束生产制造，可围绕客户指定的型号、连接器、线长、Pin 位和技术要求提供兼容替代制造服务，协助客户推进从规格确认、样品制作到性能验证的导入流程。对于 I-PEX 82910-100B-02-D，我们可依据客户确认的技术资料评估替代可行性，并根据项目实际要求开展定制生产。总结而言，极细同轴线束一秒能传多少 G 数据，必须结合完整连接方案和实际测试结果判断；选择兼容替代产品时，则应同时核对连接器型号、50PIN、0.5mm 间距、线长、线序和电气性能。 通过规范选型和验证，工程师能够更有效地控制设计风险，采购人员也能增加国产供应选择，为项目的成本管理与供应链优化提供支持。
