I-PEX 82694-100B-01-D 200mm 长度定制极细同轴线束替代品

一、30Pin高密度连接，满足紧凑设备布线需求

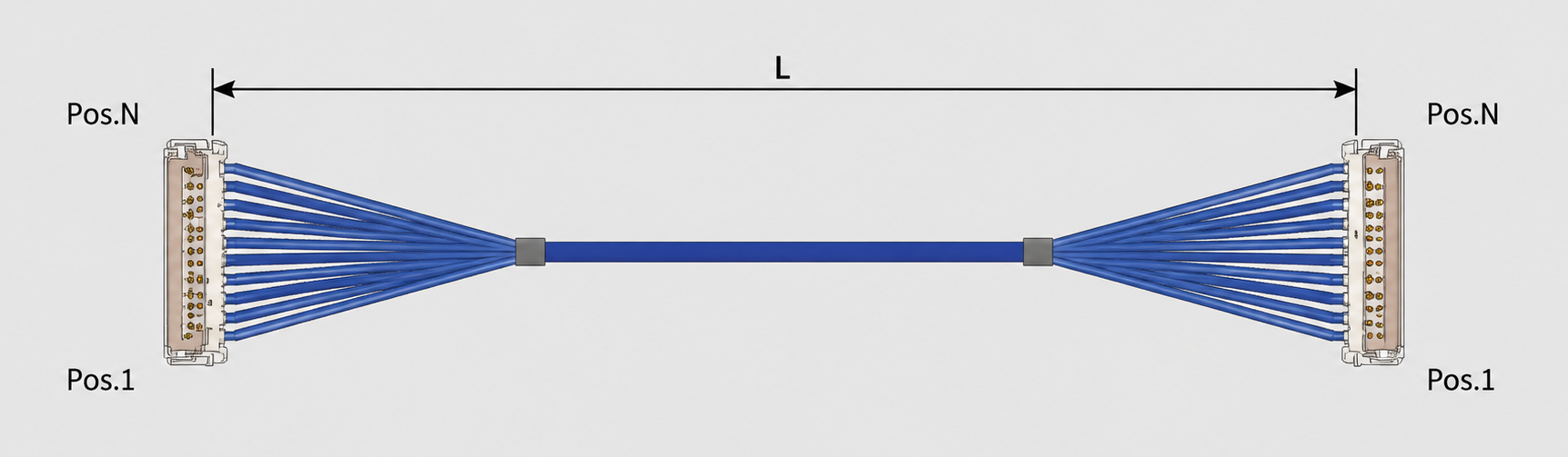

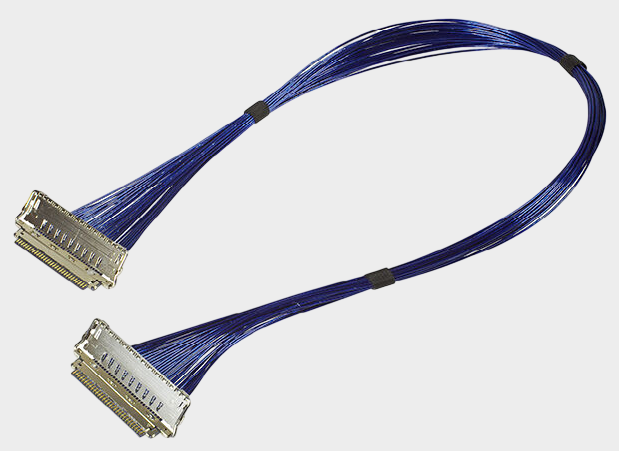

随着笔记本电脑、高清显示模组及各类高性能电子设备向轻薄化、高集成度方向发展，内部线束不仅需要节省布线空间，还必须兼顾高速信号传输与电磁兼容性能。针对这一需求，我们公司可提供 I-PEX 82694-100B-01-D 兼容替代线束方案。该型号对应 CABLINE-VS II 系列 30Pin 极细同轴线束，参考长度为 200mm，采用双端连接器结构，线材端配套连接器型号为 20847-030T-01，适配线材规格为 40AWG。CABLINE-VS II 系列采用 0.5mm 接点间距、水平插接结构及机械锁扣设计，适合对连接密度和安装空间有较高要求的应用场景。对于工程师而言，选型时应重点关注线束长度、连接器配合尺寸、端接布局与信号完整性；采购人员则可通过明确型号、针数及线规，降低采购规格不一致的风险。

二、极细同轴线束 EMI 屏蔽效果到底有多强？

EMI，即电磁干扰，是高速电子设备设计中需要重点控制的问题。极细同轴线通常由中心导体、绝缘介质及外围屏蔽结构构成，有助于限制电磁场向外泄漏，并降低外部干扰对传输信号的影响。CABLINE-VS II 系列连接器采用 ZenShield 全屏蔽设计，能够为连接区域提供屏蔽保护。不过，EMI屏蔽效果并非只由线材结构决定，还与屏蔽层连续性、连接器金属外壳接地、线束端接工艺、布线方式以及设备整体接地设计密切相关。因此，工程师不能仅凭“同轴结构”或“全屏蔽设计”就认定其具有某一固定的屏蔽衰减值，而应结合设备实际工作频段，通过电磁辐射、抗扰度及信号完整性测试，验证整套线束连接方案的实际表现。

三、兼顾信号完整性与制造工艺，降低应用风险

对于高速信号连接，极细同轴线束的导体尺寸、绝缘介质、屏蔽结构及端接质量都会影响最终传输表现。40AWG 线材具有较细的外形尺寸，有利于高密度布线，但其加工过程也对剥线、屏蔽处理、焊接或压接工艺以及装配一致性提出了要求。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82694-100B-01-D 的参考规格开展兼容替代开发，重点关注线束尺寸、连接器装配、导通可靠性及屏蔽连续性。对于工程师，建议在产品导入阶段进行导通与短路检测，并根据具体应用要求验证阻抗、插入损耗、回波损耗和 EMI/EMC 性能；对于采购人员，则可重点考察供应商的加工能力、样品验证流程、质量追溯机制及批量交付稳定性。

四、选型和兼容与替代方案参考及建议

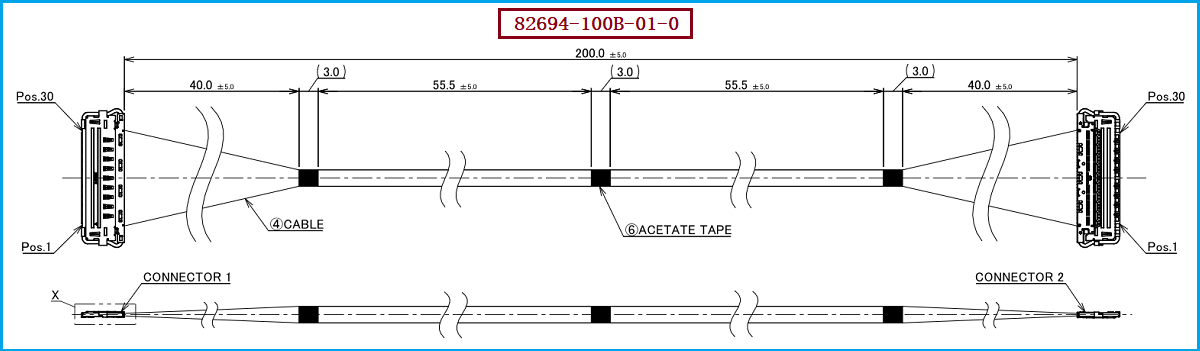

在评估替代方案时，建议以原始产品图纸、实物样品及设备接口要求为依据，逐项确认 I-PEX 82694-100B-01-D 的30Pin配置、200mm参考长度、40AWG线材规格、双端连接器结构及端部装配尺寸。线材端连接器型号为 20847-030T-01，实际选型时还应确认其与完整连接器组件及对插端的匹配关系。对于高速传输应用，应进一步确认目标阻抗、屏蔽结构、端接方式及设备端的接地要求，不能仅凭针数相同或外观相似就直接替换。我们公司可提供 I-PEX 82694-100B-01-D 兼容替代线束方案，并根据客户的图纸、样品及技术要求进行定制开发、样品制作和测试验证，帮助工程师推进产品验证，也为采购人员提供更多供应链选择。最终是否适用于原设备，应以尺寸、电气性能、机械可靠性及电磁兼容测试结果为准。

五、总结

极细同轴线束的优势不仅在于线径细、布线紧凑，更在于高速信号传输、屏蔽连续性和连接可靠性的综合表现。围绕 I-PEX 82694-100B-01-D，我们公司可提供兼容替代线束开发与制造服务，重点匹配 20847-030T-01 线材端连接器及 40AWG 线材规格，并通过样品验证和针对性测试评估替代方案的适用性。无论是工程师关注的信号完整性与 EMI 屏蔽表现，还是采购人员重视的交期、质量和供货稳定性，都应建立在明确规格和充分验证的基础上。欢迎有极细同轴线束国产替代、定制开发及批量采购需求的客户，结合实际设备要求进行技术沟通。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
