I-PEX 81458-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：I-PEX 81458-100B-02-D，40Pin 高密度极细同轴线束

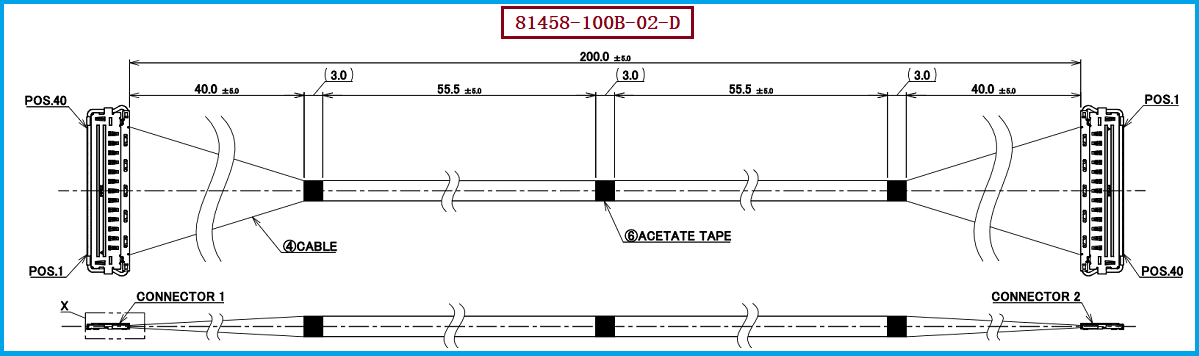

随着电子设备向轻薄化、高集成度和高速传输方向发展，极细同轴线束广泛应用于笔记本电脑、显示模组、工业视觉设备及各类高速电子系统。本文介绍的参考产品为 I-PEX 81458-100B-02-D 极细同轴线束，属于 CABLINE-VS II 系列，采用 40Pin、200mm 线束长度及 1-N 线位定义。根据 I-PEX 工程图，该型号使用 AWG 40、50Ω 蓝色极细同轴线，整体长度为 200.0 ± 5.0mm。其连接器组件采用紧凑型设计，适合对内部布线空间和信号传输有一定要求的设备。对于工程师而言，准确识别产品料号、端子数量和线束长度，是进行设计导入和替代开发的第一步；对于采购人员而言，明确完整型号和技术规格，则有助于降低错料、规格不符及后续装配风险。

二、连接器与线位定义：20847-040T-01，确保接口匹配准确

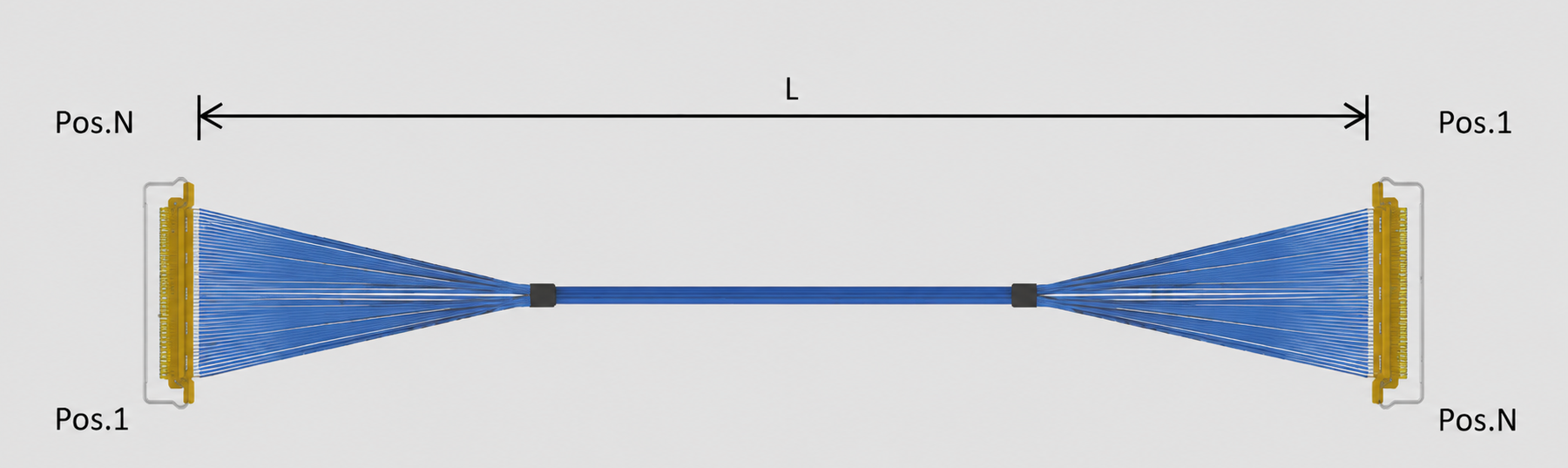

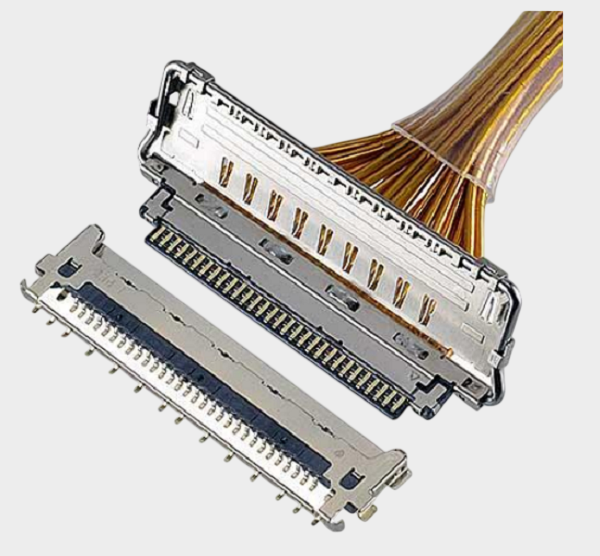

该款极细同轴线束的线材端连接器主体型号为 20847-040T-01，属于 CABLINE-VS II 系列 40Pin 插头连接器组件中的外壳部分。相关组件还包括 3427-0401 金属屏蔽壳及 20848-040T-01 锁扣组件，替代加工时需要结合完整组件结构进行确认，不能只核对单一连接器料号。该线束的线位定义为 1-N，根据工程图所示的对应关系，连接器一端的 40Pin 对应另一端的 1Pin，连接器一端的 1Pin 对应另一端的 40Pin，属于两端 Pin 位反向对应的连接方式。工程师在设计和验证时，应特别注意连接器观察方向、Pin 编号基准及两端对应关系，防止因方向理解不同导致线位错接。采购人员在询价或送样时，也应同时提供完整线束型号、连接器组件型号和线位定义，确保供应商按照一致的技术要求生产。

三、不同 Pitch 的极细同轴线应用场景怎么选？

Pitch 是连接器相邻端子之间的中心距，直接影响连接器的布局密度和接口空间。以常见的 0.4mm Pitch 与 0.5mm Pitch 方案为例，0.4mm Pitch 通常有利于在有限空间内布置更多端子，但对 PCB 焊盘设计、装配精度及连接器操作空间可能提出更高要求；0.5mm Pitch 则需要根据设备空间、Pin 数量和接口设计进行综合评估。需要注意，Pitch 并不能单独决定高速传输性能，信号速率、阻抗匹配、屏蔽结构、接地方式、线材规格和线束长度同样重要。本文涉及的 CABLINE-VS II 系列采用 0.5mm Pitch，系列资料给出的插合高度约为 0.95 ± 0.25mm，连接器深度约为 6.7mm。工程师选型时，应优先核对 PCB 空间、配对连接器、Pin 数、信号协议和电气要求；若计划将原有 0.5mm Pitch 接口更换为其他间距的连接器，则通常需要重新评估接口结构与 PCB 设计，不能仅凭 Pin 数相同或外形相近就认定能够直接替换。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 81458-100B-02-D，替代方案评估应以原始工程图和实际应用要求为依据，重点核对 40Pin、200mm 长度、1-N 线位定义、AWG 40 线材、50Ω 阻抗及两端连接器组件。原图标注的电气测试要求包括耐电压 AC 250V、持续 1 秒，最大漏电流 2.0mA，绝缘电阻 不低于 50MΩ（DC 100V、持续 0.5 秒），并注明该线束最高工作温度为 80°C。这些参数应作为替代样品评估的重要参考，实际生产及测试要求还应与客户确认的图纸版本保持一致。我们公司可提供：I-PEX 81458-100B-02-D 兼容替代线束方案，可根据客户提供的工程图、样品及应用需求，对线材规格、连接器组件、线位定义、长度公差和电气性能进行评估，并提供样品试制及批量制造服务。对于有不同 Pitch、不同长度或不同连接器品牌需求的项目，建议先确认配对端接口、安装空间、Pin 定义及电气指标，再进行样品装配、导通测试和相关性能验证，以减少设计变更与采购风险。

五、总结

极细同轴线束的选型和兼容替代，需要综合考虑连接器 Pitch、Pin 数、线位定义、线缆阻抗、线束长度、屏蔽结构及设备安装条件。I-PEX 81458-100B-02-D 的参考规格为 40Pin、200mm、1-N 线位定义，线材端连接器主体型号为 20847-040T-01，对应 CABLINE-VS II 系列的 0.5mm Pitch 连接器体系。工程师应重点确认接口及信号设计的匹配性，采购人员则应关注料号准确性、规格一致性、样品验证和供货稳定性。我们公司专注于极细同轴线束的生产制造，可为客户提供该型号的兼容替代开发与制造服务，帮助客户在满足实际技术要求的前提下拓展供应选择，为产品开发和后续批量采购提供支持。

我是【恒大电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
