I-PEX 82695-100B-01-D 300mm 长度定制极细同轴线束替代品

一、30Pin高密度连接设计，满足8K显示设备的内部布线需求

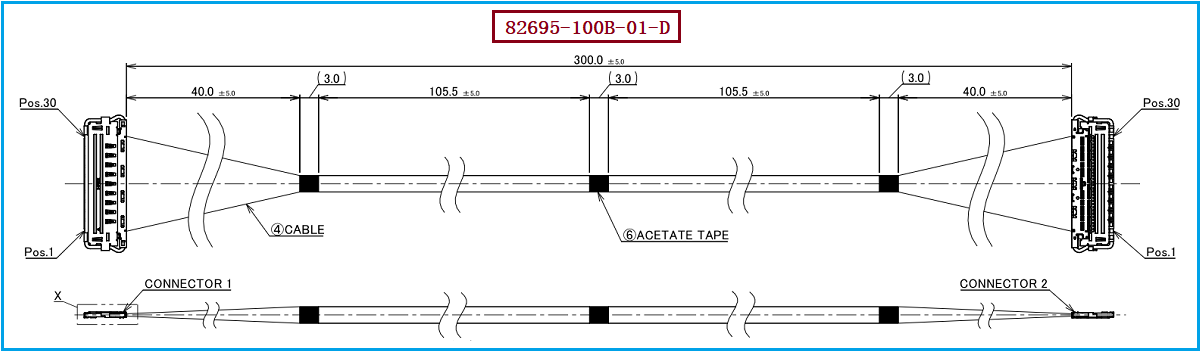

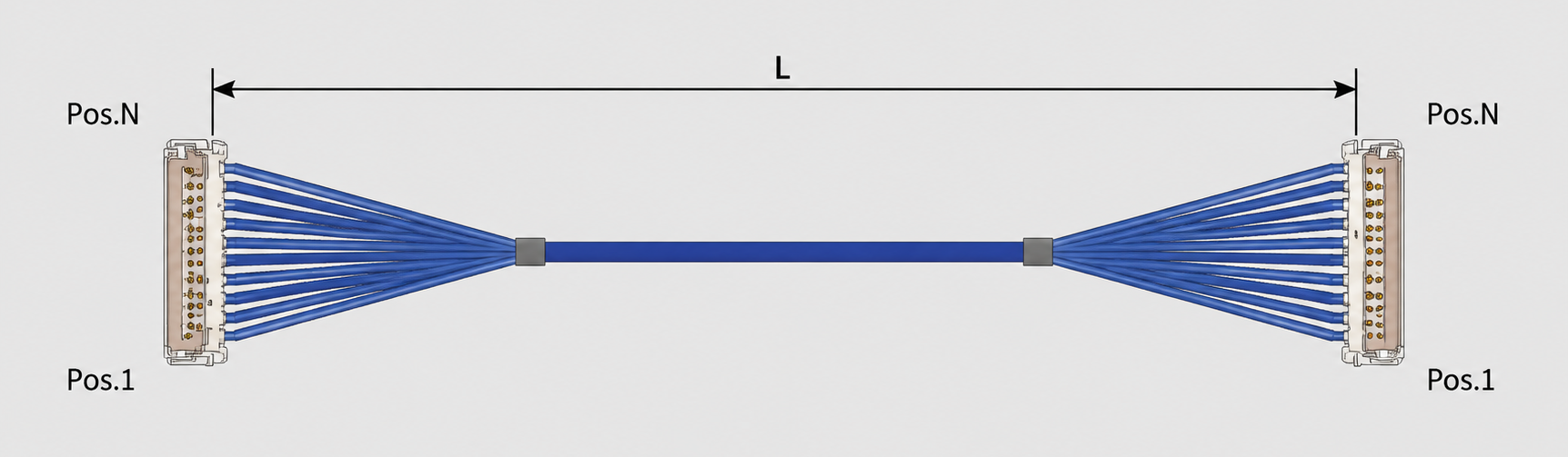

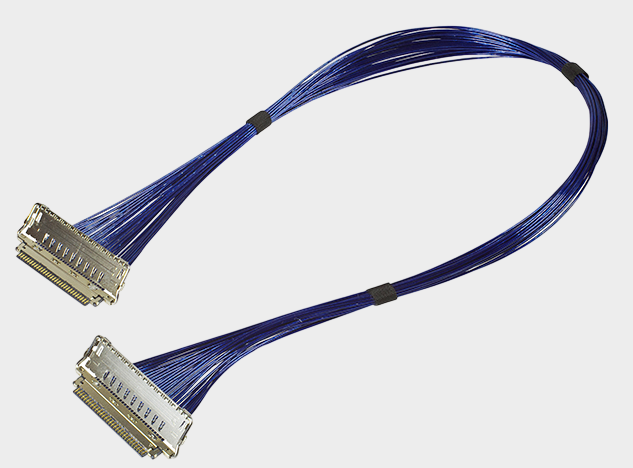

随着8K超高清显示、专业影像设备、高刷新率显示器及高性能计算设备的发展，图像数据量不断增加，设备内部连接线束需要兼顾高速信号传输、空间利用率与连接可靠性。I-PEX 82695-100B-01-D 是 CABLINE-VS II 系列 30Pin 极细同轴线束，参考规格为 300mm 长度、40AWG 线材及 1-1 连接方式，两端相同编号的针位按对应关系连接。配套线材端连接器型号为 20847-030T-01，适用于该系列30Pin插头组件。CABLINE-VS II 连接器采用0.5mm接点间距和水平插接结构，适合空间紧凑、布线密集的电子设备。对于工程师而言，选用合适的极细同轴线束，有助于在有限空间内安排多路信号连接；对于采购人员而言，明确线束型号、长度、连接器及线材规格，则有利于提高选型准确性和供应链管理效率。

二、极细同轴线如何支持8K图像传输？

8K图像具有更高的像素数量，配合高刷新率、较高色深或未经压缩的图像数据时，会对链路带宽和信号完整性提出更高要求。极细同轴线通常通过中心导体、绝缘介质和外围屏蔽结构传输信号，有助于控制传输路径的电气特性，并降低外部电磁干扰对高速信号的影响。CABLINE-VS II 系列采用 ZenShield 全屏蔽与多点接地设计，连接器结构也针对高速信号应用进行优化。需要注意的是，8K图像传输能力并非单由线束决定，还取决于所采用的接口协议、实际数据速率、线缆阻抗、传输长度、发送端与接收端设计，以及系统是否采用压缩传输。I-PEX公开资料提及该系列在特定测试配置下可用于PCIe Gen5等高速传输应用，但不能因此直接推断本型号已通过特定8K视频链路验证。工程师应依据实际接口标准开展阻抗、插入损耗、回波损耗及系统级图像传输测试，确认链路满足目标应用要求。

三、精细制造与信号验证，提升高速连接的稳定性

该型号使用 40AWG 极细同轴线材，在设备内部布线空间有限的情况下具备较好的布线灵活性，但细线径也对线材处理、屏蔽层加工、端接一致性及装配工艺提出更高要求。对于高速图像链路，线束长度、线材阻抗、针位对应关系和连接器装配质量都可能影响信号传输表现。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82695-100B-01-D 开展兼容替代线束开发，关注300mm参考长度、30Pin连接配置、40AWG线材及两端连接结构的一致性。工程师可在样品阶段安排线序导通、短路检查、阻抗及信号完整性测试，并根据实际设备要求验证EMI/EMC性能；采购人员则可从样品确认、生产一致性、质量追溯和批量交付能力等方面评估供应商，降低替代导入风险。

四、选型和兼容与替代方案参考及建议

在评估兼容替代产品时，建议首先核对原始图纸中的针位定义、300mm线束长度、30Pin配置、40AWG线材及1-1连接方式，并确认配套线材端连接器 20847-030T-01 与完整插头组件、设备端对插连接器之间的匹配关系。若用于8K显示或其他高速数据应用，还应进一步确认目标接口协议、所需带宽、阻抗要求、传输损耗和设备内部的布线路径，不能仅凭针数相同或外观相似就直接替换。我们公司可提供 I-PEX 82695-100B-01-D 兼容替代线束方案，可根据客户图纸、样品及实际应用要求进行定制制造与样品验证，为工程师提供替代开发支持，也帮助采购人员拓展供应渠道。最终替代方案是否适用，应以尺寸匹配、电气性能、机械可靠性及目标设备上的实际传输测试结果为依据。

五、总结

极细同轴线束能够通过紧凑结构、受控的传输路径和屏蔽设计，为高带宽电子设备内部连接提供支持，但8K图像传输的最终表现仍需整条链路共同保障。针对 I-PEX 82695-100B-01-D，我们公司可提供兼容替代线束的开发与制造服务，重点关注 20847-030T-01连接器、40AWG极细同轴线材及原图纸要求，协助客户完成选型、样品制作和性能验证。欢迎有高速显示连接、极细同轴线束国产替代及定制制造需求的客户，结合设备接口与测试要求开展技术沟通。
