I-PEX 82996-100B-01-D 200mm 长度定制极细同轴线束替代品

一、极细同轴线束最细可以做到多细？
对于工程师和采购人员来说，“极细同轴线束最细可以做到多细”并不能单纯用线径大小来判断，还需要结合连接器规格、Pin数量、间距、阻抗以及实际装配空间综合评估。以I-PEX 82996-100B-01为参考，这款极细同轴线束采用AWG#40、50Ω Micro-Coaxial Cable，属于较为精细的微型同轴线方案，同时两端采用60Pin高密度连接结构，线材端使用的连接器型号为20680-060T-01，连接器对应60P / 0.4mm间距。从工程设计角度来看，AWG编号越大通常意味着导体尺寸越小，但线束能做到多细并不只取决于导体，还受到绝缘层、屏蔽层、外被以及端接工艺影响，因此在实际项目中不能只追求“最细”，而应在满足高速信号传输、机械强度、加工可靠性和设备空间要求之间取得平衡。

-------------------------------------------------------------------------------------------------------

二、越细越好吗？工程师更需要关注整体匹配
极细同轴线束的价值在于能够帮助设备实现更加紧凑的内部连接，但对于工程师而言，线径越小并不意味着性能一定越好。I-PEX CABLINE®-CA II PLUS系列资料显示，该连接器支持AWG36、AWG38、AWG40、AWG42以及AWG44等不同规格的Micro-Coaxial Cable，同时不同线径对应的电流承载能力也存在差异，其中AWG40对应的电流能力为0.3A/contact，而AWG44为0.1A/contact。由此可以看出，线束设计需要根据实际应用进行综合选型：如果设备重点追求空间利用率，可以考虑更细规格的线材；如果同时存在电流承载、机械可靠性或其他性能要求，则需要结合具体应用重新评估。对于采购人员来说，也不建议仅依据“线径更细”作为供应商或替代产品的判断标准，而应该要求供应商明确线材规格、连接器型号、Pin数量、间距以及实际生产能力，避免因规格看似相近而产生兼容风险。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82996-100B-01的兼容替代时，建议工程师优先核对原线束使用的20680-060T-01连接器、60P / 0.4mm间距、AWG#40微型同轴线、50Ω阻抗以及整体线束长度和端接结构，再根据设备内部空间确定是否需要保持相同线径。如果原设备已经完成高速信号验证，替代线束最好不要仅改变线材规格后直接导入量产，而应通过样品进行连接器插配、机械尺寸、弯折空间以及高速信号性能验证。特别需要注意的是，上传资料能够确认CABLINE®-CA II PLUS系列支持多种线材规格，但并不能据此推断任意AWG规格都可以直接替代82996-100B-01，因此最终替代方案仍应以具体工程图和客户实际应用条件为依据。我们公司可提供I-PEX 82996-100B-01兼容替代线束方案，可围绕客户现有连接器接口、60P / 0.4mm间距以及极细同轴线材要求进行生产制造，并可根据项目需求配合样品验证和规格匹配，为工程师提供更加灵活的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

四、从“做到多细”走向“稳定做到多细”

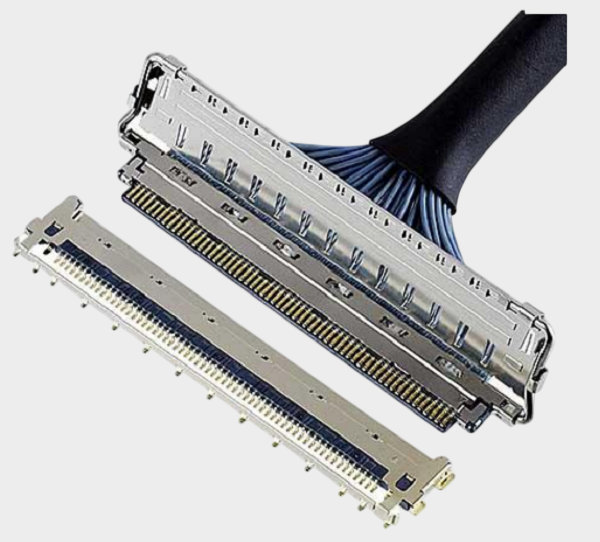

对于极细同轴线束而言，真正具有工程价值的并不是单纯追求极限线径，而是能否在较小尺寸下实现稳定、批量、一致的制造。I-PEX 82996-100B-01所对应的CABLINE®-CA II PLUS平台采用0.4mm接触间距、60Pin结构，并面向高速、小型化连接应用；其系列资料还采用ZenShield®全屏蔽结构和机械锁扣设计，为高密度高速连接提供相应的结构基础。对于工程师，需要重点关注线材与连接器之间的端接匹配、线束空间布局以及实际信号性能；对于采购人员，则应进一步关注供应商能否长期稳定提供相同规格的产品，而不仅是样品阶段能够做到。

-------------------------------------------------------------------------------------------------------

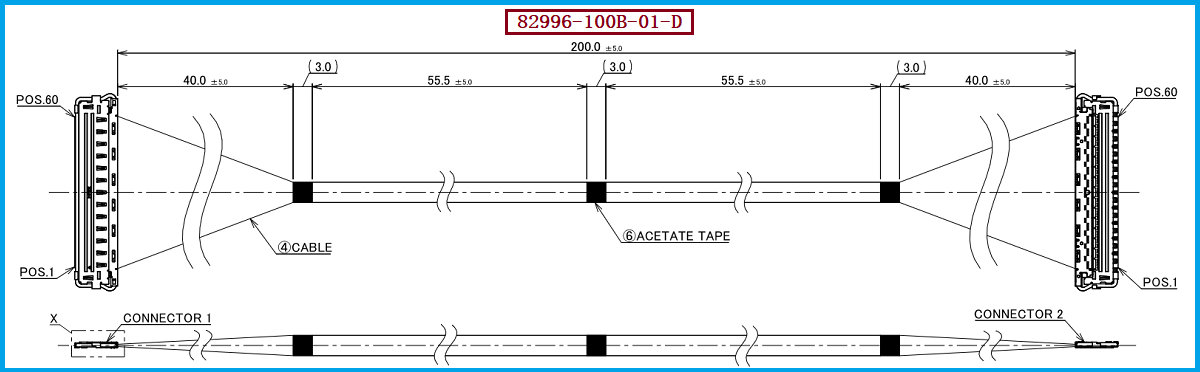

I-PEX 82996-100B-01采用AWG#40、50Ω微型同轴线，并搭配20680-060T-01连接器形成60P / 0.4mm高密度连接方案，体现了极细同轴线束在空间小型化和高密度信号连接领域的应用价值。对于“极细同轴线束最细可以做到多细”这一问题，实际答案并不是一个固定数字，而是需要根据线材结构、连接器、信号要求、电流需求、机械强度及制造工艺综合确定。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82996-100B-01兼容替代线束方案，在满足客户原有连接结构的基础上，为工程师和采购人员提供从样品验证到批量制造的线束配套选择。
我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
