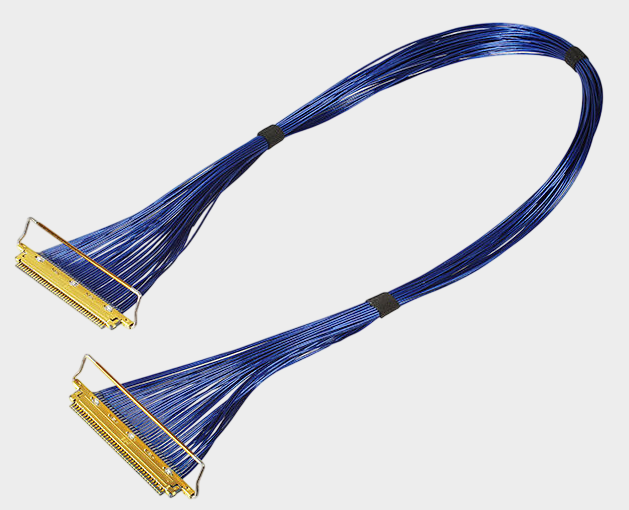

I-PEX 82692-100B-01-D 100mm 长度定制极细同轴线束替代品

一、产品应用与选型背景：高速连接不能只追求更高规格

随着笔记本电脑、显示模组、工业视觉设备及智能终端持续升级，内部线束既要满足高速信号传输需求，也要兼顾空间布局、柔性、可靠性和采购成本。极细同轴线束具有独立屏蔽结构，适合多通道、高密度的设备内部连接，但并不是线材规格越高、传输能力越强，就越适合每一个项目。工程师在选型时，应先确认设备接口、信号类型、实际传输速率、线长和安装空间，再确定线材阻抗、线规及连接器配置；采购人员则需要同步评估供货周期、批量一致性、验证成本和长期供应稳定性。本文围绕 I-PEX 82692-100B-01-D 极细同轴线束的兼容替代需求展开，重点探讨如何根据真实应用要求选型，避免过度设计造成的成本浪费，同时降低规格不足带来的信号风险。

二、关键规格与连接器匹配：线规、Pin 数和结构需要同步核对

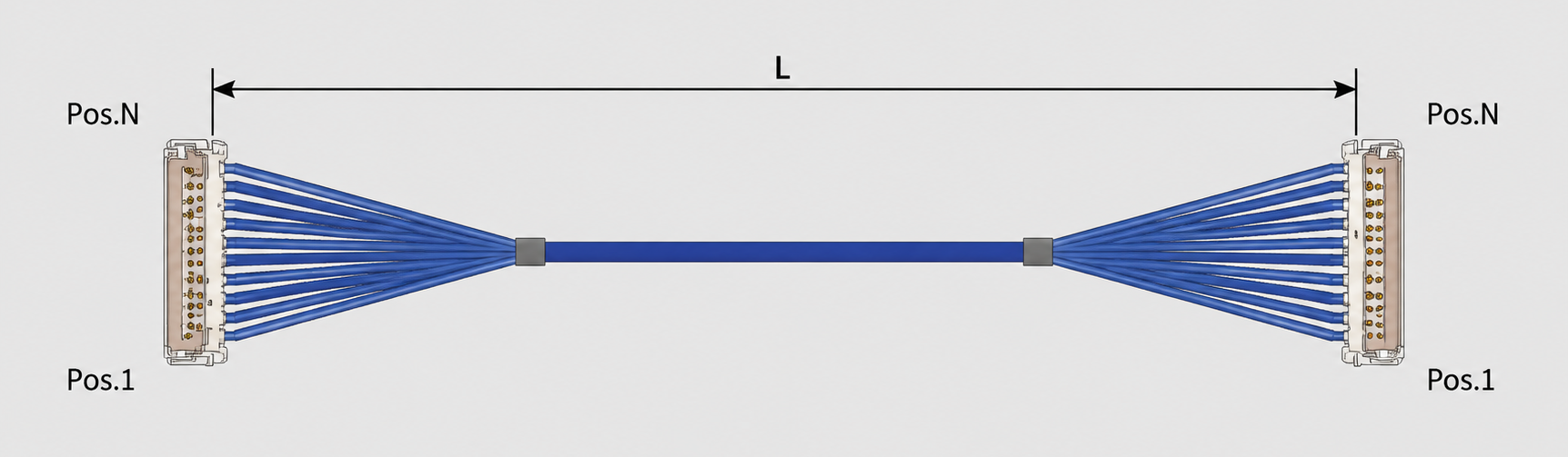

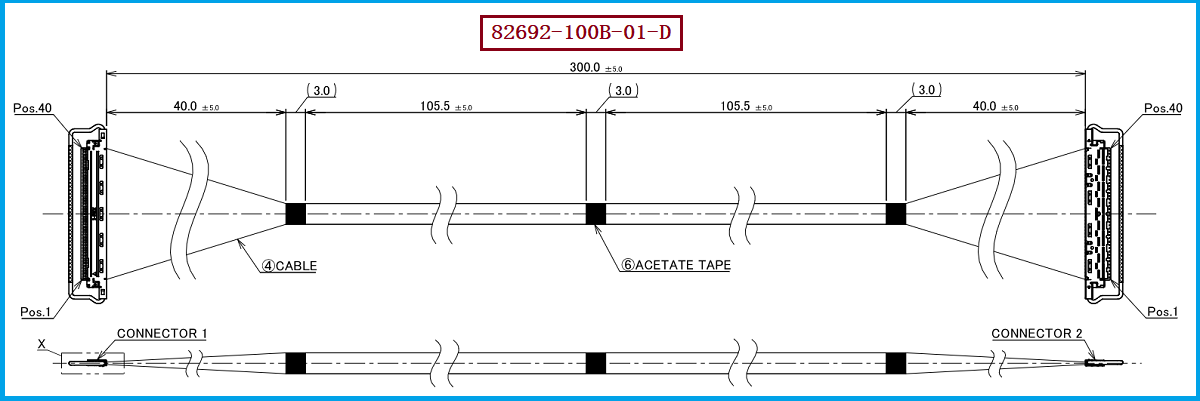

进行线束选型时，不能只看产品料号，还应核对连接器系列、Pin 数、端子间距、线材规格、阻抗、线长以及两端 Pin 位定义。你指定的线材端连接器型号为 20847-040T-01，对应 CABLINE-VS II 系列的 40Pin 插头主体，连接器间距为 0.5mm Pitch，系列可适配 AWG 40 等规格的极细同轴线。对于 AWG 40 线材，应结合实际信号速率、阻抗要求、线束长度和布线条件评估，而不是单凭线规判断高速性能。需要特别注意的是，I-PEX 官方资料将 82692-100B-01-D 列为 CABLINE-VS 系列的 40Pin、300mm、1-1 线束；而本文参考的 PDF 82696C0 对应 CABLINE-VS II 系列 40Pin、100mm、1-1 线束。因此，正式设计或采购前必须确认目标究竟是 82692-100B-01-D，还是 PDF 对应的 82696-100B-01-D，并核实连接器系列及组件是否一致，避免因系列或线长不同导致无法装配或电气性能不符合要求。

三、极细同轴线束如何选型才能避免性能浪费？从实际需求确定规格

避免性能浪费的关键，是让线束规格与系统需求相匹配。首先，根据信号协议和目标数据速率确定传输性能要求，并依据系统阻抗设计选择合适的线材；其次，按照设备内部走线路径确定线束长度，避免不必要的过长布线增加空间占用和信号设计难度，也不要为了压低成本而缩短至无法满足装配及弯折要求。再次，应确认连接器的 Pin 数、Pitch、插合方向、锁扣结构和线位定义，尤其是 1-1 与 1-N 结构不能混用。对于高速链路，连接器与线材组合的实际性能还会受到线长、端接、屏蔽、接地和 PCB 布局影响，因此应通过插入损耗、回波损耗、串扰及系统级测试验证方案，而不是仅凭连接器系列的最高参考速率作判断。采购阶段可在满足技术指标和可靠性要求的前提下，比较不同线长、线材与制造方案的综合成本，以减少过度规格配置和后续返工。

四、选型和兼容与替代方案参考及建议：以规格验证为基础实现定制制造

针对客户在供货周期、成本控制及供应链多元化方面的需求，我们公司可提供：I-PEX 82692-100B-01-D 兼容替代线束方案，可根据客户的目标型号、工程图、样品及设备应用要求，评估线材、连接器、长度、Pin 位关系和电气指标，并提供样品试制及批量制造支持。若目标产品实际为 CABLINE-VS II 40Pin、100mm、1-1 结构，则应以 PDF 对应的 82696-100B-01-D 为基准确认规格；若目标确为 82692-100B-01-D，则应重新核对 CABLINE-VS 系列的连接器配置和原始图纸，不能直接沿用 CABLINE-VS II 的 20847-040T-01 连接器信息。建议在替代导入前完成外形尺寸、连接器配合、逐Pin 导通、短路、绝缘电阻及耐电压验证；对于高速应用，还应根据实际系统需求完成信号完整性测试。通过规格核对和样品验证，才能在保证产品性能的前提下优化线束成本，避免因型号混用或过度配置造成资源浪费。

五、总结

极细同轴线束选型的重点，不是盲目追求最高传输参数，而是根据设备接口、实际速率、线长、阻抗、连接器结构和验证结果选择适用方案。对于 I-PEX 82692-100B-01-D 及其兼容替代需求，工程师应优先确认产品系列、线材端连接器、Pin 数、端子间距和线位定义，采购人员则应综合考虑样品验证、制造一致性、交期及总成本。我们公司专注于极细同轴线束生产制造，可围绕客户实际规格提供兼容替代评估和定制服务，帮助客户在满足项目要求的前提下减少不必要的规格投入，提升采购灵活性与产品开发效率。具体替代型号和连接器组合应以目标产品的原始工程图、样品及验证结果为准。

我是【恒大电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
