I-PEX 82661-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：40Pin、300mm 极细同轴线束，满足高密度连接需求

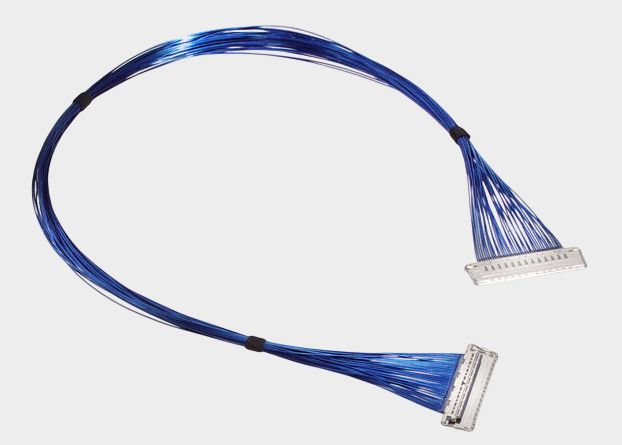

随着笔记本电脑、显示设备、工业视觉系统及智能终端不断提升数据传输能力，设备内部连接对高速传输、空间利用率和信号稳定性的要求也越来越高。本文介绍的参考产品为 I-PEX 82661-100B-02-D 极细同轴线束，属于 CABLINE-VS II 系列，采用 40Pin、300mm、1-N 线位结构。根据对应工程图，该线束使用 AWG 40、50Ω 蓝色极细同轴线，总长度为 300.0 ± 5.0mm。线材端连接器主体型号为 20847-040T-01，具有 **40Pin、0.5mm Pitch（端子间距）**的连接器配置，配套组件包括 3427-0401 金属屏蔽壳和 20848-040T-01 锁扣组件。CABLINE-VS II 系列采用水平对插结构、全屏蔽设计及机械锁扣结构，适用于对连接器尺寸、装配稳定性和信号完整性有较高要求的电子设备。对于工程师，完整料号、线长、Pin 数及线位定义是设计选型的重要依据；对于采购人员，准确核对规格能够降低错料和装配不匹配的风险。

二、技术趋势分析：极细同轴线未来还会主导高速传输市场吗？

随着 PCIe、USB4、Thunderbolt、DisplayPort 及高速摄像头接口持续发展，设备内部互连需要兼顾更高的数据传输速率、更小的安装空间和更好的电磁干扰控制。极细同轴线采用独立屏蔽结构，有利于控制信号干扰，并能在有限空间内实现多通道布线，因此在显示模组、摄像头模组、笔记本电脑和高性能电子设备中仍具有重要应用价值。I-PEX CABLINE-VS II 系列采用 0.5mm Pitch、全屏蔽结构和机械锁扣设计，官方系列资料列出了 PCIe Gen5 32 GT/s/lane 等参考传输性能，但该性能对应特定测试条件，不能直接视为本文 300mm、50Ω 线束的实测结果。未来，极细同轴线有望继续在高密度、高速内部连接领域发挥重要作用，但并不意味着它会全面取代双轴线、柔性电路板等方案。工程师需要根据传输速率、线长、信号完整性、布线空间及系统测试结果选择合适的连接方式；采购人员则应同时关注制造能力、质量一致性、交付周期和综合成本。

三、产品选型：连接器型号、Pin 数与线位定义必须准确匹配

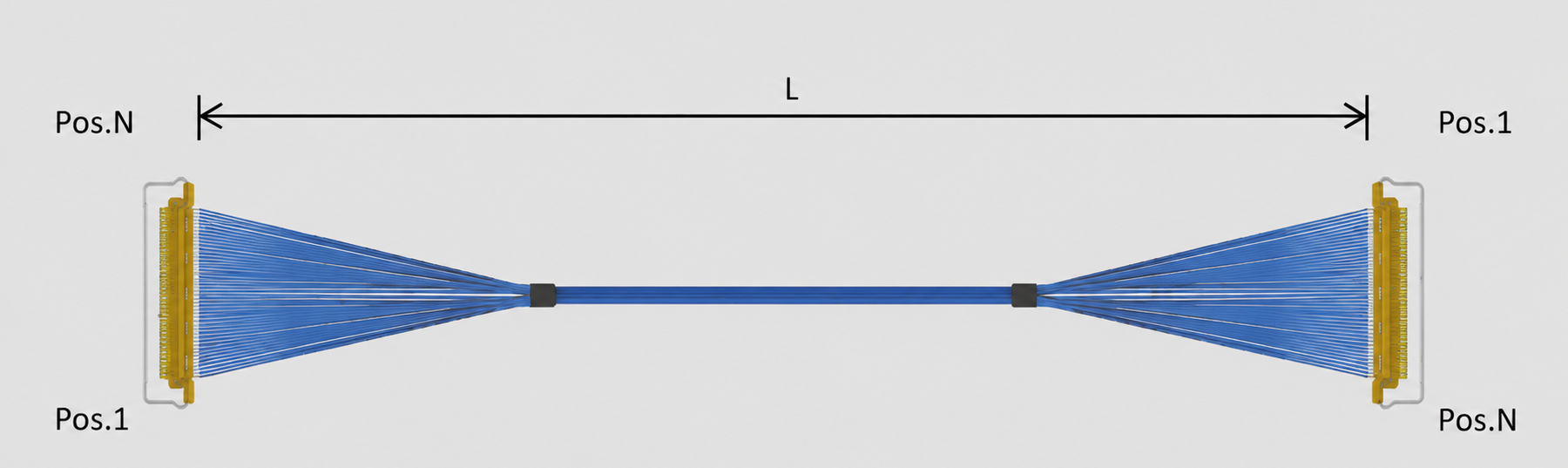

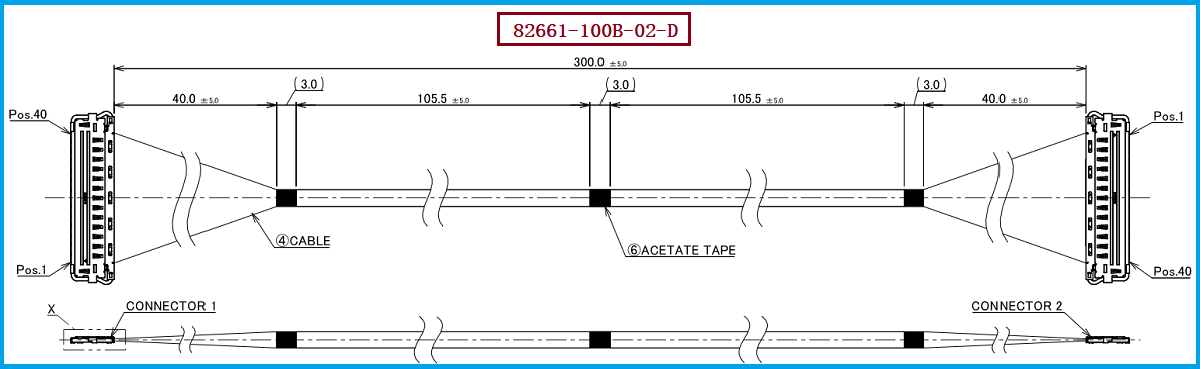

在选择 I-PEX 82661-100B-02-D 或评估兼容替代产品时，建议首先核对完整料号、工程图版本及关键尺寸，重点确认 20847-040T-01 连接器主体、40Pin、0.5mm Pitch、300mm 线长、AWG 40 线材和 50Ω 阻抗要求。该型号采用 1-N 线位结构，两端 Pin 位为反向对应关系，因此加工时必须依据原始工程图确认连接器编号方向，并逐Pin 检查导通关系，不能仅凭两端外观或相同 Pin 数判断兼容性。该线束工程图还标注耐电压 AC 250V、持续 1 秒，最大漏电流 2.0mA，绝缘电阻不低于 50MΩ（DC 100V），以及最高工作温度 80°C 等要求；这些数值应以对应线束工程图为准，并与连接器系列的额定参数区分。对于高速信号应用，除机械尺寸和电气导通外，还应根据项目需求验证插入损耗、回波损耗、串扰及电磁兼容表现。只有连接器结构、线位定义、线材规格、尺寸和测试要求均得到核实，才能更可靠地评估替代产品是否适用于目标设备。

四、选型和兼容与替代方案参考及建议：提供定制化线束制造选择

针对原装线束采购成本、交期或供应链多样化方面的需求，我们公司可根据客户提供的工程图、样品和应用要求，评估对应的兼容替代制造方案。我们公司可提供：I-PEX 82661-100B-02-D 兼容替代线束方案，围绕 40Pin 连接配置、0.5mm Pitch、300mm 线长、线材规格、两端 Pin 位关系及装配尺寸进行匹配评估，为工程师提供样品开发和验证支持，也为采购人员增加供应选择。替代导入时，建议先核对连接器主体及相关配套组件，再进行外形尺寸、逐Pin 导通、短路、绝缘电阻和耐电压测试；若用于高速数据传输，还应结合实际系统开展信号完整性测试，避免将外形兼容误认为性能完全一致。需要说明的是，兼容替代方案应以实际样品、验证数据及客户项目要求为依据，不能仅凭型号相近或连接器间距相同，就认定其可直接无条件替换。

五、总结

总体而言，极细同轴线凭借小型化、多通道布线及屏蔽方面的优势，未来仍将在高速、高密度电子设备内部连接中占据重要位置；但具体项目仍需在传输性能、成本、空间和可靠性之间进行综合权衡。I-PEX 82661-100B-02-D 是一款具有 40Pin、300mm 线长、1-N 线位结构的极细同轴线束，线材端连接器主体型号为 20847-040T-01，端子间距为 0.5mm Pitch。我们公司专注于极细同轴线束生产制造，可围绕客户的实际图纸和应用需求，提供兼容替代开发及定制制造服务。通过前期规格核对、样品试制、机械与电气测试，以及必要的高速信号验证，可帮助工程师降低设计导入风险，并协助采购人员拓展供应选择，为设备研发与生产提供更灵活的线束解决方案。
