I-PEX 82697-100B-01-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：40Pin 极细同轴线束，满足高密度连接需求

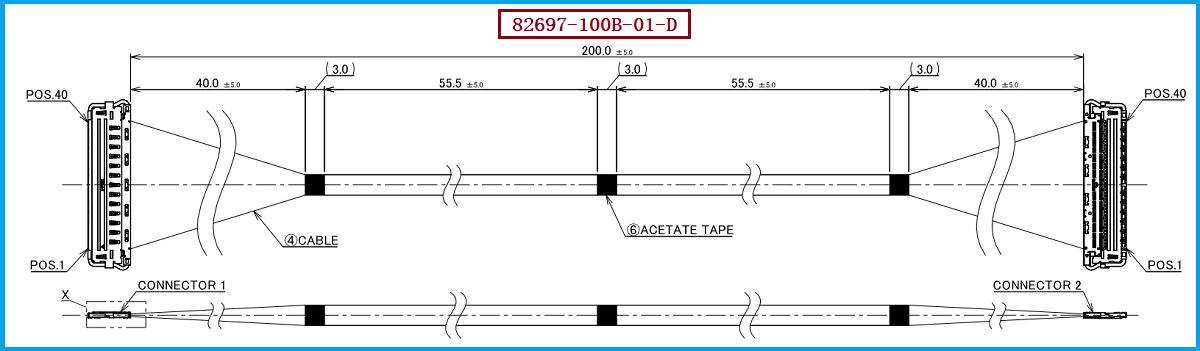

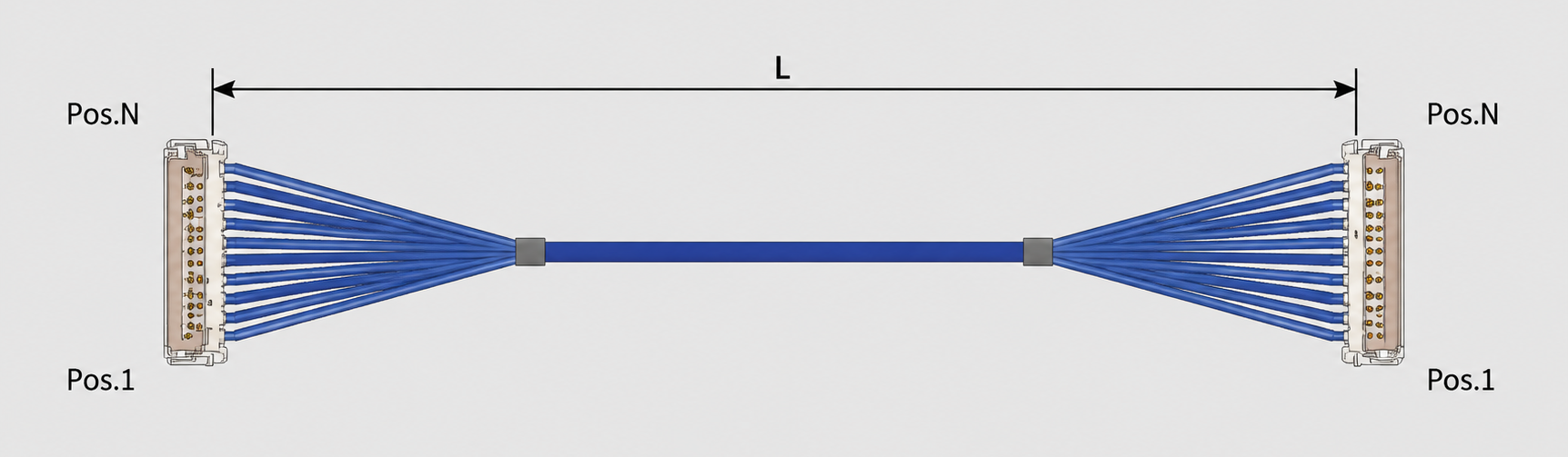

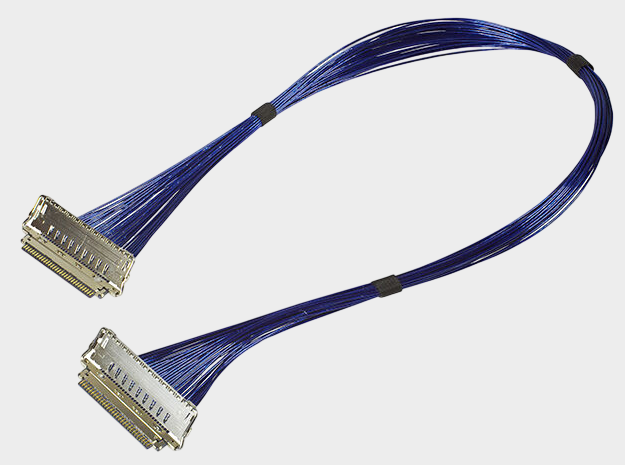

随着电子设备向轻薄化、高集成度和高速传输方向发展，设备内部连接不仅需要节省空间，还需要兼顾信号质量、布线灵活性与连接可靠性。I-PEX 82697-100B-01-D 是 CABLINE-VS II 系列的 40Pin 极细同轴线束，参考规格为 40AWG 极细同轴线材、200mm 标称长度、1-1 连接结构，适用于多通道信号互连场景。该系列采用 0.5mm 接触间距和水平对插结构，并通过金属屏蔽及机械锁扣设计，为高密度设备内部连接提供解决方案。对于工程师而言，选型时需要综合考虑 Pin 数、线长、线材规格、连接器配合及实际布线条件；对于采购人员而言，则应同时关注产品规格一致性、制造能力、交付周期和供应稳定性，为项目开发及后续量产做好准备。

二、连接器与线材规格：关注型号匹配和整体结构

在该型号的兼容替代评估中，线材端连接器主体型号为 20847-040T-01，线材规格为 40AWG。需要注意，20847-040T-01 对应 CABLINE-VS II 系列的插头壳体组件，不能单独视为完整线束连接器组件；实际配套还需要核对金属外壳、锁扣组件、板端配对连接器以及端子配置。工程师在审核替代品时，应确认连接器系列、40Pin 触点排列、逐Pin 导通关系、线长测量基准和安装空间是否与原设计一致，并根据设备需求验证阻抗、插入损耗、串扰及屏蔽效果。40AWG 规格本身并不能完全决定线束的高速性能，最终结果还与线材结构、端接工艺、连接器布局和整体传输链路有关。因此，建议以完整工程图纸、实物样品和实际测试结果作为判断依据，而不是只根据料号或外观进行替换。

三、相关知识解析：极细同轴线束是否能替代 FPC？

极细同轴线束在部分应用中可以作为 FPC 的替代方案，但两者不能直接视为完全等效产品。 FPC 通常采用扁平柔性线路结构，适合线路集中、形状定制及紧凑布线场景；极细同轴线束则由多根独立线缆构成，每根同轴线具有自身的屏蔽结构，在独立通道布线、信号隔离及部分高速信号传输应用中具有不同的设计优势。如果设备对高速信号完整性、通道屏蔽或灵活走线有较高要求，可以评估采用极细同轴线束；但如果原有 FPC 集成了电源、接地和多种控制信号，或依赖特定的扁平外形及折弯方式完成装配，就必须重新评估线路分配、连接器占用空间、装配流程和综合成本。工程师应结合信号速率、阻抗、插入损耗、串扰、弯折半径及可靠性要求开展验证；采购人员则应比较线材、连接器、组装、测试和维护等综合成本，确保替代后既满足性能要求，也符合项目预算。

四、选型和兼容与替代方案参考及建议：从图纸核对到样品验证

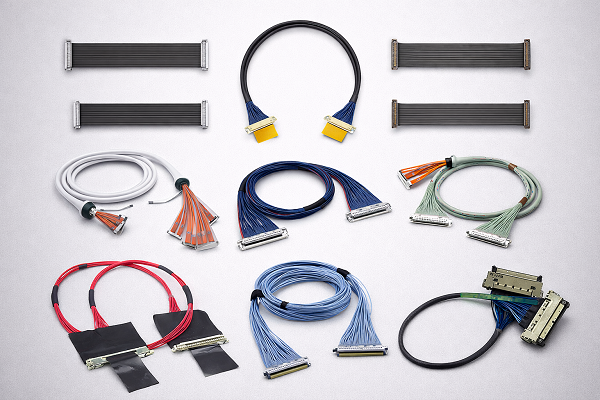

针对 I-PEX 82697-100B-01-D 的替代需求，我们公司专注于极细同轴线束的生产制造，可根据客户提供的工程图纸、实物样品和应用要求，评估连接结构、线材规格及生产工艺。我们公司可提供：I-PEX 82697-100B-01-D 兼容替代线束方案，以 40Pin、200mm 标称长度、40AWG 线材及目标连接器结构为基础开展匹配核对和样品开发。建议项目首先确认线束的完整料号、两端连接器及配套组件，再核验线长、Pin 位定义、线序、端接方式和安装空间；样品完成后，根据设备的实际应用要求开展导通、绝缘、机械配合及必要的高速信号测试。如果计划用极细同轴线束替代 FPC，还应同步检查布线空间、固定方式、弯折路径、装配效率与整体成本。通过“图纸确认—样品试制—性能验证—批量导入”的流程，可以帮助工程师降低设计变更风险，也有助于采购人员评估供应商的工艺能力、成本结构和持续供货能力。

五、总结

对于 I-PEX 82697-100B-01-D 极细同轴线束，40Pin、200mm 标称长度、40AWG 线材及连接器主体型号 20847-040T-01 是开展兼容替代评估时的重要参考信息。极细同轴线束是否能够替代 FPC，需要结合信号性能、机械结构、空间限制、可靠性和综合成本进行判断，不宜仅凭单一规格作出结论。我们公司可根据客户项目需求提供极细同轴线束兼容替代评估、样品试制及批量制造服务，帮助客户拓展采购选择并优化供应链方案。具体替代结果仍应以完整工程资料、连接器配合情况及样品测试结果为准，确保产品满足项目的尺寸、电气性能、机械可靠性与量产要求。
