I-PEX 82858-100B-02-D 300mm 长度定制极细同轴线束替代品

一、面向高速小型化设备的 10Pin 极细同轴线束解决方案

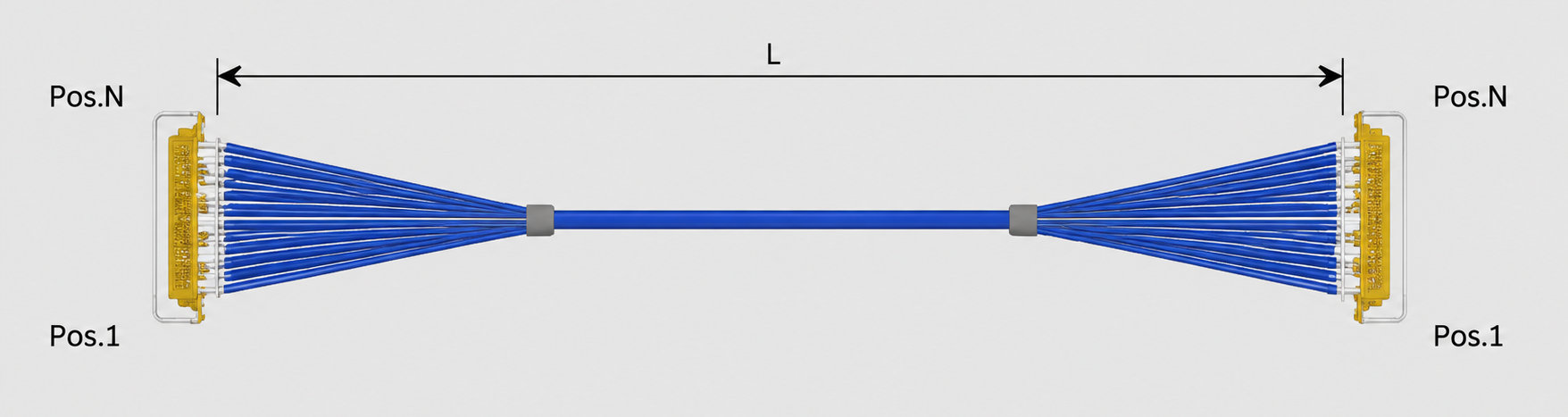

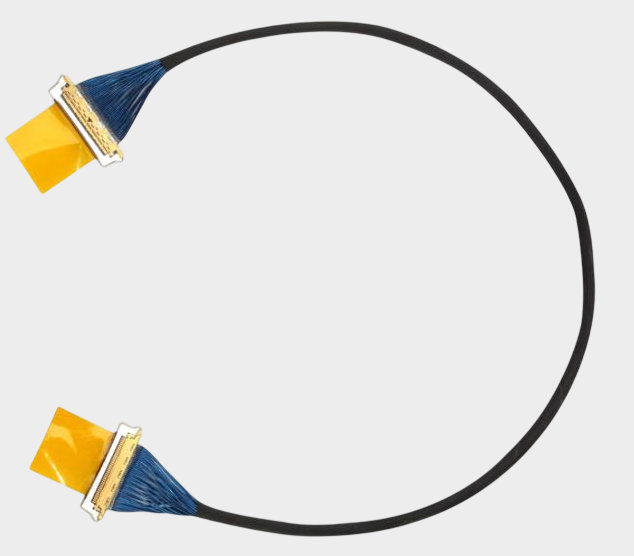

对于机器人、工业视觉设备、显示模组及其他内部空间有限的高速电子设备而言，线束不仅需要满足尺寸要求，还需要兼顾信号传输、抗干扰能力、装配可靠性以及长期供应稳定性。参考已读取的产品资料，I-PEX 82858-100B-02-D 属于 CABLINE®-CA 系列的 10Pin Micro-Coaxial Sample Harness，采用 40AWG 极细同轴线、50Ω 特性阻抗、1-N Pin Assignment，线长为 300mm。其线材端连接器型号为 20634-210T-02，适配 AWG#40、50Ω、BLUE 极细同轴线材。针对工程设计验证、样品替代及量产采购需求，我们公司可提供 I-PEX 82858-100B-02-D 兼容替代线束方案，可围绕接口形式、Pin 定义、线长、线材规格及实际安装空间进行定制化制造。

-------------------------------------------------------------------------------------------------------

二、从工程师视角看：高速信号、柔性布线与机器人关节应用
极细同轴线束的核心价值，在于将中心导体、绝缘层、屏蔽层及外部结构组合成独立的高速信号传输通道，并通过屏蔽与接地设计降低外部电磁干扰和相邻信号之间的串扰。结合 CABLINE®-CA 系列资料，其连接方案面向高速、小型化应用，具有 0.4mm Pitch、水平对插、机械锁扣、屏蔽及多点接地等设计特点。对于工程师关心的“极细同轴线是否适合机器人关节内布线？”这一问题，答案并不是简单的“可以”或“不可以”，而是需要结合关节的弯折半径、运动次数、扭转方式、空间尺寸及信号速率综合评估。极细同轴线具有线径小、重量轻、柔韧性较好、屏蔽性能强等优势，因此在空间受限的机器人关节、机械臂、视觉模组和传感器连接中具有应用价值；但如果线束长期处于高频率反复弯折或持续扭转状态，则需要在设计阶段重点控制弯曲区域、预留合理的运动余量，并针对实际运动轨迹进行动态寿命验证。对于采购和项目管理人员而言，这也意味着不能仅以“线径越细越好”作为采购标准，而应同时确认电性能、机械寿命、加工工艺和批量一致性。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在 I-PEX 82858-100B-02-D 的兼容替代选型中，建议工程师和采购人员首先确认几个关键条件：第一是 10Pin 的接口配置及实际 Pin Assignment 是否与原设计一致；第二是线材规格是否按照 AWG#40、50Ω 的要求进行匹配；第三是线束长度、剥线尺寸、连接器装配方式及整体外形是否满足原设备安装空间；第四是高速信号应用中是否需要维持相应的阻抗控制、屏蔽连续性及接地设计。该产品使用的线材端连接器型号为 20634-210T-02，因此在替代方案开发时，需要围绕连接器接口兼容性与线束端结构进行确认，避免仅根据外观相似进行替代。我们可根据客户提供的样品、图纸、BOM 或实际装配要求，对 I-PEX 82858-100B-02-D 进行线长、线序、Pin 定义、线材及结构尺寸的针对性开发，为研发验证、小批量试制及后续批量采购提供兼容替代线束方案。

-------------------------------------------------------------------------------------------------------

四、从采购与量产角度看：不仅是“能替代”，更要关注一致性
对于采购人员来说，极细同轴线束的替代并不只是找到一条外观和长度相同的线束，而是要关注供应稳定性、加工一致性、来料控制及批量交付能力。尤其是 40AWG、50Ω 极细同轴线这类小尺寸线材，对剥线、屏蔽层处理、端接、装配定位和成品检测均提出较高要求。我们的极细同轴线束制造方案可围绕客户实际项目要求进行定制，并通过对线材规格、连接器型号、Pin 定义、线长及成品外观尺寸进行控制，帮助客户建立更适合项目需求的替代与供应方案。对于机器人及其他动态应用设备，还建议在采购定型前增加弯折、振动及实际安装状态下的样品验证，使产品的电气性能与机械可靠性能够同时满足项目要求。

-------------------------------------------------------------------------------------------------------

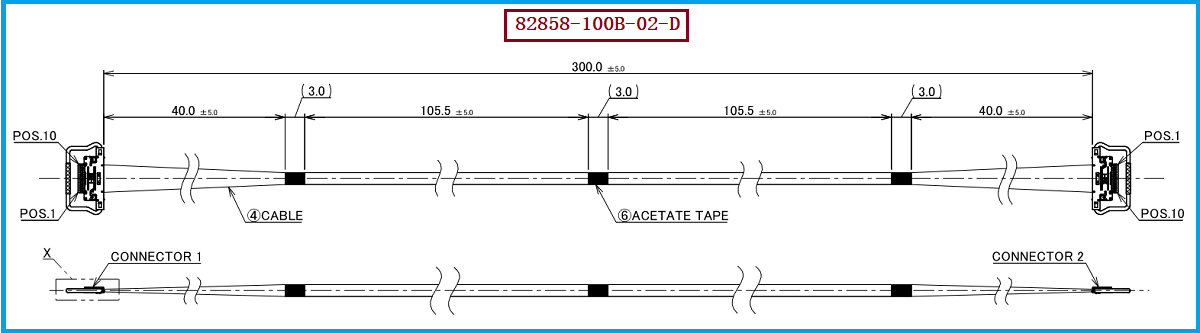

I-PEX 82858-100B-02-D 是一款面向小型化、高速信号连接应用的 10Pin、40AWG、50Ω、300mm 极细同轴线束方案，其相关线材端连接器型号为 20634-210T-02。对于需要寻找兼容替代产品的工程师和采购人员而言，替代方案应重点关注 接口兼容、Pin 定义、AWG#40 50Ω线材、线束尺寸、屏蔽性能以及实际动态应用环境。我们公司可提供 I-PEX 82858-100B-02-D 兼容替代线束方案，并可根据具体项目需求进行定制开发，为高速电子设备、工业视觉及机器人等应用提供极细同轴线束制造与替代支持。
我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
