I-PEX82999-100B-01-D 200mm 长度定制极细同轴线束替代品

一、I-PEX 82999-100B-D极细同轴线束介绍：面向高速设备的可靠连接方案
随着笔记本电脑、超薄显示设备、智能终端、工业视觉设备以及高速计算设备不断升级，设备内部空间越来越紧凑，同时对于高速信号传输稳定性的要求也越来越高。传统线束方案在高频环境下容易受到电磁干扰（EMI）、信号衰减以及串扰等因素影响，而极细同轴线束凭借同轴屏蔽结构、稳定阻抗控制能力以及优秀的高速传输性能，成为高性能电子设备内部互连的重要解决方案。

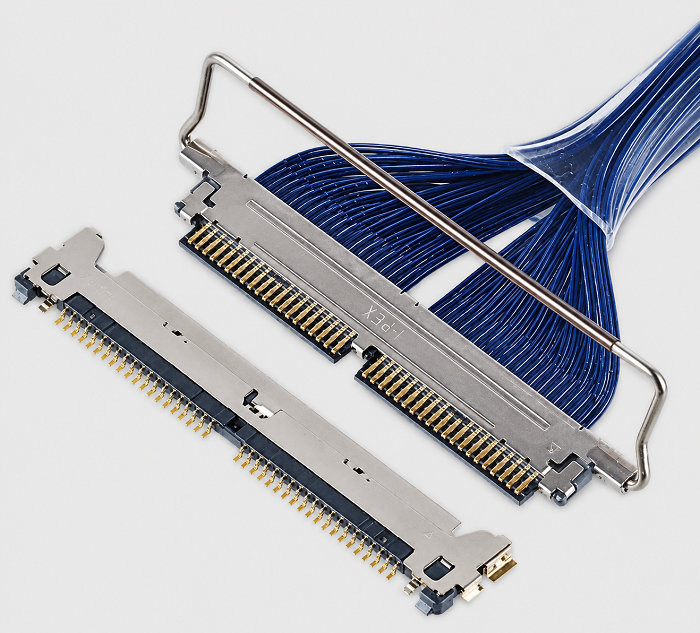

本文介绍的 I-PEX 82999-100B-D 极细同轴线束产品，属于 CABLINE®-CAL 系列30Pin Micro Coaxial Harness方案，采用 30Pin结构设计，线束长度200mm，线材端连接器采用 20777-030T-01型号连接器。该类型线束采用极细同轴线作为信号传输介质，通过精密的导体结构、绝缘层设计以及屏蔽层结构，实现高速信号稳定传输。
我们公司专注于极细同轴线束研发与制造，可根据客户产品需求提供高一致性、高可靠性的替代方案。我们公司可提供 I-PEX 82999-100B-D兼容替代线束方案，帮助客户实现高速设备内部连接国产化替代，并降低供应链管理风险。

-------------------------------------------------------------------------------------------------------

二、极细同轴线屏蔽编织密度是什么？为什么影响线束性能？
对于工程师而言，极细同轴线束的性能不仅取决于线径、阻抗以及连接器匹配，屏蔽层设计同样是决定高速传输质量的重要因素。其中，“屏蔽编织密度”是评价极细同轴线电磁屏蔽能力的重要参数之一。
极细同轴线通常由中心导体、绝缘介质层、金属屏蔽层以及外被层组成。其中屏蔽层一般采用金属丝编织结构，通过密集排列的金属丝形成电磁屏障，减少外部干扰信号进入，同时防止高速信号向外辐射。屏蔽编织密度通常表示屏蔽金属丝覆盖区域的比例，密度越高，理论上屏蔽效果越好，但同时也会影响线材柔软度、外径以及加工难度。
在高速信号传输应用中，合理的屏蔽编织密度需要在多个因素之间取得平衡。如果屏蔽密度不足，极细同轴线束可能更容易受到外部电磁干扰影响，导致信号完整性下降，出现传输错误、噪声增加等问题；如果屏蔽密度过高，则可能增加线材刚性，使线束弯折性能下降，并增加制造成本。
对于 I-PEX 82999-100B-D极细同轴线束 这类高速Micro Coax应用而言，屏蔽结构需要与40AWG级别极细同轴线、电气阻抗以及高速信号要求相匹配。优秀的屏蔽设计能够帮助工程师降低EMI影响，提高差分信号稳定性，同时满足轻薄化设备内部复杂布线需求。

-------------------------------------------------------------------------------------------------------

三、I-PEX 82999-100B-D选型和兼容与替代方案参考及建议
在进行极细同轴线束选型或国产替代设计时，工程师和采购人员需要综合评估连接器规格、线材参数、屏蔽性能、线束长度以及实际应用环境，而不能只关注外观尺寸是否一致。

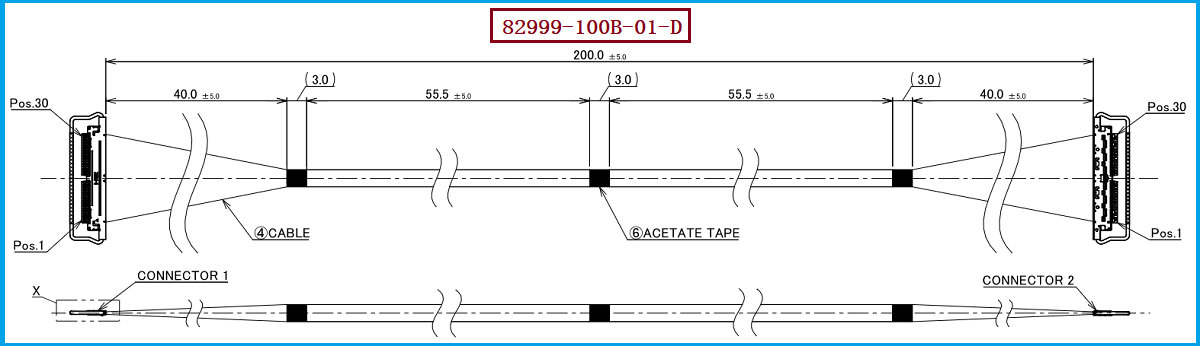

针对 I-PEX 82999-100B-D极细同轴线束，替代开发时需要重点确认其30Pin CABLINE®-CAL系列连接结构，并匹配线材端使用的 20777-030T-01连接器型号。同时，线束长度200mm需要保持一致，以确保设备内部安装空间、信号路径以及机械装配要求满足原设计。
在高速设备应用中，建议重点关注极细同轴线的屏蔽编织密度设计。屏蔽层不仅影响EMI抑制能力，也会影响线束整体柔韧性、阻抗稳定性以及长期可靠性。因此，在替代产品开发过程中，需要通过材料选择、屏蔽结构优化以及电气性能测试，确保替代线束达到原产品的应用要求。
我们公司可提供 I-PEX 82999-100B-D兼容替代线束方案，支持根据客户设备需求进行连接器匹配、线材选择、屏蔽结构优化、长度定制以及性能验证，为显示模组、高速摄像设备、工业电子设备等领域提供稳定可靠的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束技术发展趋势与总结
随着电子设备向高速化、小型化、智能化方向发展，极细同轴线束已经成为越来越多高性能设备内部信号连接的重要选择。相比普通线材，极细同轴线束通过同轴结构和屏蔽层设计，可以有效提升高速信号传输稳定性，并降低复杂电磁环境下的干扰影响。
其中，屏蔽编织密度作为影响极细同轴线束EMI性能的重要因素，需要根据设备工作频率、空间布局以及可靠性要求进行合理设计。对于 I-PEX 82999-100B-D极细同轴线束 而言，其30Pin结构、200mm长度以及 20777-030T-01连接器 配置，使其适用于对空间尺寸和信号完整性要求较高的应用环境。

-------------------------------------------------------------------------------------------------------

我们公司具备极细同轴线束研发与制造能力，可提供 I-PEX 82999-100B-D兼容替代线束方案，通过精密加工工艺、严格品质控制以及专业技术支持，为客户提供高可靠、高性能的高速连接解决方案，助力电子设备实现更稳定、更高效的内部互连设计。
我是【恒大电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
