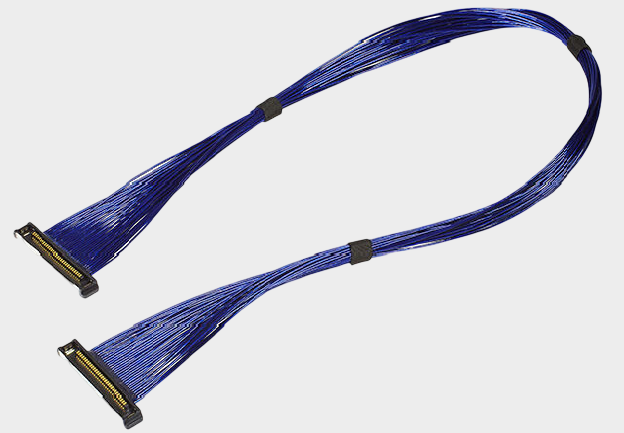

I-PEX 81464-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品规格与工程应用

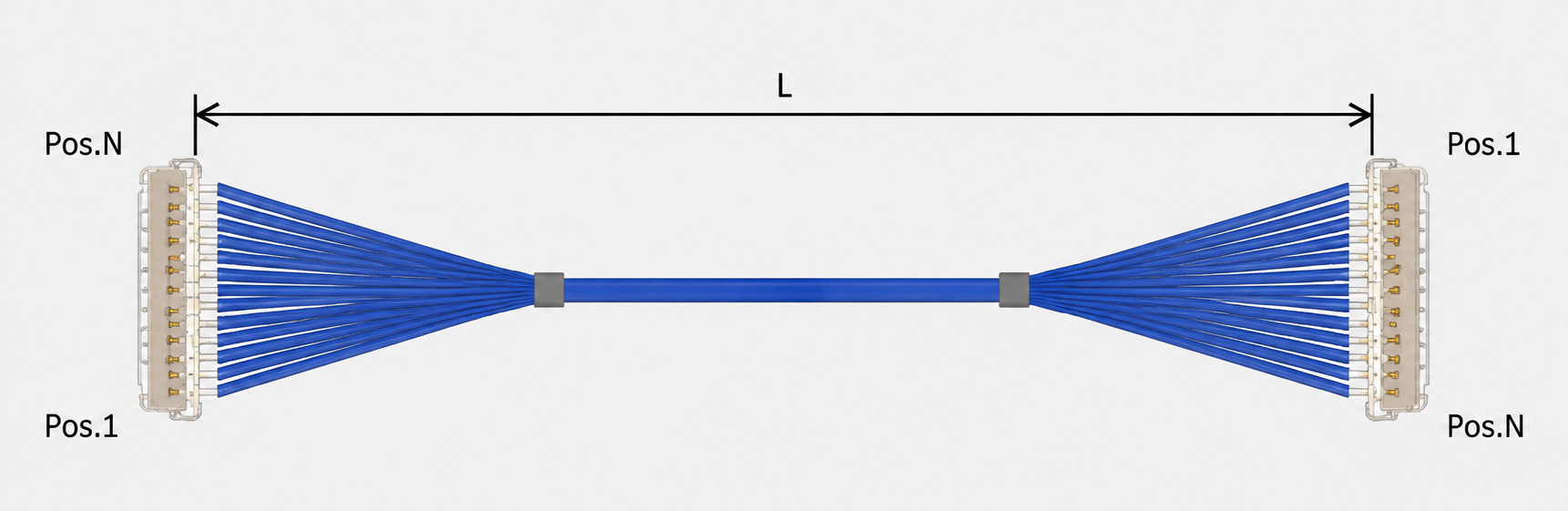

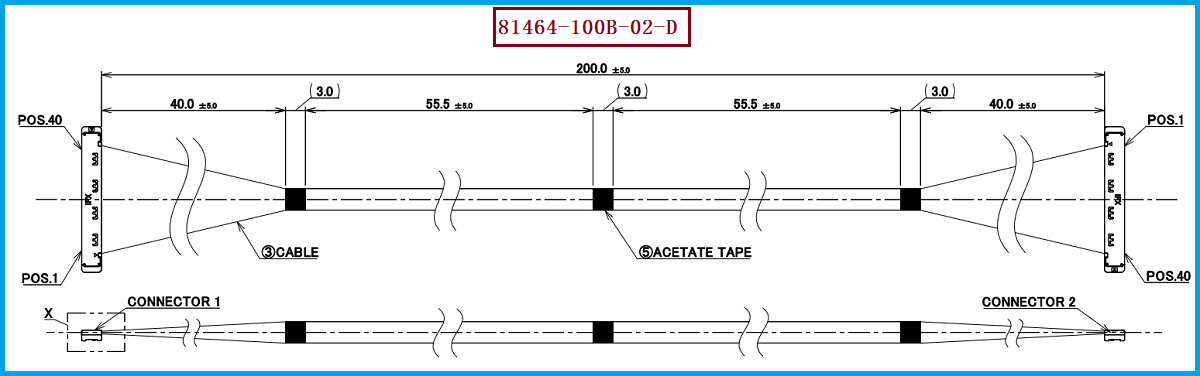

I-PEX 81461-100B-02-D属于CABLINE-CA II系列30Pin极细同轴线束，官方资料对应规格为Micro-Coaxial 40AWG、长度200mm、1-N结构，线束两端采用CABLINE-CA II体系连接器组件，线材端使用的连接器型号为20680-030T-01 Plug Housing。其线束内部由30根极细同轴线组成，图纸同时明确了50Ω线材、30V额定电压、AC 250V耐压、50MΩ以上绝缘电阻以及80℃ Max. Harness工作温度等要求；Pin对应关系采用30→1、29→2……1→30的反向排列方式。对于工程师而言，这意味着在进行线束替代设计时，不能只关注30Pin数量和200MM长度，还需要同时核对连接器结构、Pin Mapping、线材规格、阻抗以及端部尺寸；对于采购人员而言，81461-100B-02-D可以作为明确的规格基准，用于供应商询价、样品验证和替代料导入。

二、极细同轴线的结构与优势

与普通单芯线或常规排线相比，极细同轴线通常围绕“中心导体—绝缘层—屏蔽层—外护层”形成同轴结构，使高速信号能够在更受控的传输环境中进行传输。对于高速设备内部连接而言，极细同轴线兼具线径小、布线密度高、柔性较好以及有利于高速信号完整性设计等特点，因此特别适合空间紧凑、信号速率较高的设备内部连接。CABLINE-CA II连接器采用0.4mm接触间距、水平插拔、0.95±0.15mm配合高度，并采用ZenShield全屏蔽和机械锁扣结构；官方资料显示，该系列支持AWG36、38、40、42、44等Micro-Coaxial规格，其中AWG40的额定电流为0.3A/contact，且产品页面将其定位于高速数据传输应用。 因此，对于81461-100B-02-D这类30Pin、40AWG、200MM的极细同轴线束来说，其价值不仅在于“线很细”，更在于利用极细同轴结构与高密度连接器共同实现设备内部空间压缩、信号传输和可靠连接之间的平衡。

三、选型和兼容与替代方案参考及建议

针对I-PEX 81461-100B-02-D进行兼容替代时，建议工程部门首先确认30Pin接口数量、200MM长度、40AWG极细同轴线材、阻抗要求以及1-N连接形式，再进一步核对20680-030T-01 Plug Housing及相关Shell、Lock Bar等组件的匹配关系，同时确认30→1至1→30的Pin Mapping不能发生错误。CABLINE-CA II官方资料显示，30Pin Plug Cable Assembly为20679-030T-01，30Pin Plug Housing为20680-030T-01，30Pin Plug Shell为3204-0301，30Pin Plug Lock Bar为20681-030T-01，对应30Pin Receptacle为20682-030E-02。 对于采购替代，建议采用“样品尺寸确认—连接器配合验证—Pin Mapping确认—线材及阻抗验证—电气性能测试—整机装配验证”的方式进行导入，而不是仅根据料号直接替换。我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可根据客户实际设备的连接器、线长、Pin定义及极细同轴线材要求进行对应的线束制造和替代开发，为工程验证、批量采购及国产替代提供配套支持。

四、总结

I-PEX 81461-100B-02-D是一款具有明确工程规格的30Pin极细同轴线束，核心参数包括40AWG Micro-Coaxial线材、200MM长度、1-N连接结构以及与CABLINE-CA II 30Pin连接器体系的配套应用。对于工程师来说，真正决定替代方案能否稳定应用的关键，是连接器机械尺寸、Pin Mapping、线材结构、阻抗、电气性能和整机装配一致性的综合匹配；对于采购人员来说，则需要重点关注供应商是否具备稳定的极细同轴线束制造能力以及批量交付和规格一致性控制能力。基于这些要求，我们公司可围绕I-PEX 81461-100B-02-D开展兼容替代线束制造，为客户提供更加灵活的极细同轴线束选型与国产替代方案。
