I-PEX 82972-100B-02-D 100mm 长度定制极细同轴线束替代品

一、面向高速、小型化设备的12Pin极细同轴线束方案

在笔记本电脑、平板电脑、显示模组、VR/AR设备以及其他高密度电子设备中，内部连接空间越来越有限，同时高速信号传输对阻抗控制、信号完整性、抗干扰能力和布线柔性提出了更高要求。此次介绍的 I-PEX 82972-100B-02-D，属于CABLINE®-UY系列12Pin极细同轴线束，采用 AWG42、50Ω Micro-Coaxial Cable，线束长度为 100MM，并配套使用 20907-012E-01 连接器。对于工程师而言，这类方案的价值不仅在于“把信号从A点连接到B点”，还在于通过极细同轴结构与高密度连接器配合，在有限设备空间内兼顾高速传输与布线灵活性。对于采购人员而言，在进行同类产品替代或供应商开发时，不能只看连接器外观，还需要重点确认Pin数量、线材规格、阻抗、线长、端子定义、连接器型号以及实际装配尺寸等关键参数。基于该型号的产品结构和规格要求，我们公司可提供 I-PEX 82972-100B-02-D兼容替代线束方案，可根据客户实际设备结构和技术要求进行极细同轴线束的生产制造与配套开发。

二、极细同轴线能否替代传统FPC？关键在于应用需求与信号要求

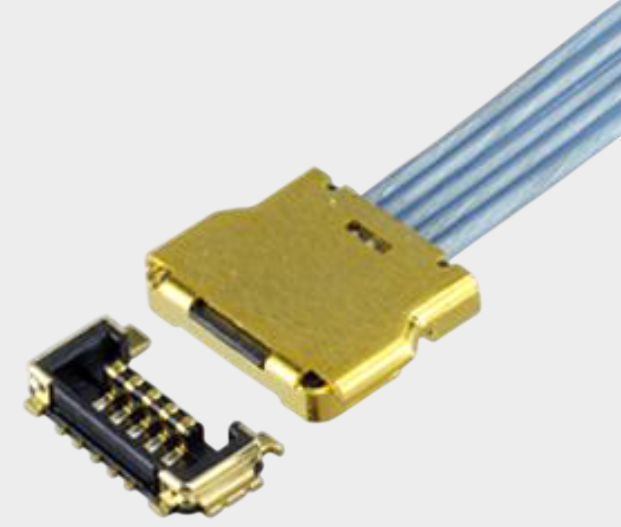

极细同轴线能否替代传统FPC？ 从工程应用角度来看，不能简单理解为“完全替代”，而应根据设备内部结构、信号类型、传输速率、空间布局及可靠性要求进行选择。传统FPC具有整体扁平、线路集中、适合大规模多线路布置等特点，而极细同轴线则采用独立同轴结构，每根线缆具有相对独立的屏蔽与传输路径，在高速信号连接场景中具有明显的应用价值。I-PEX CABLINE®-UY连接器采用 0.35mm Contact Pitch、90°垂直出线结构，支持AWG40/AWG42极细同轴线，并面向高速数据传输应用；官方资料给出的参考传输能力为最高 32Gbps/lane NRZ。因此，当设备需要在狭窄空间内实现高速信号连接、需要线束具备一定柔性，或者需要通过转轴等复杂结构进行布线时，极细同轴线可以成为FPC之外的重要连接方案。对于工程师来说，更合理的思路并不是简单比较“FPC和极细同轴线谁更好”，而是根据具体信号和结构要求选择合适的连接技术；对于采购人员，则应在询价阶段明确原线束的Pin定义、线径、阻抗、长度、连接器及装配要求，从而避免仅凭外观进行替代导致后续兼容问题。

三、选型和兼容与替代方案参考及建议：不能只匹配连接器型号

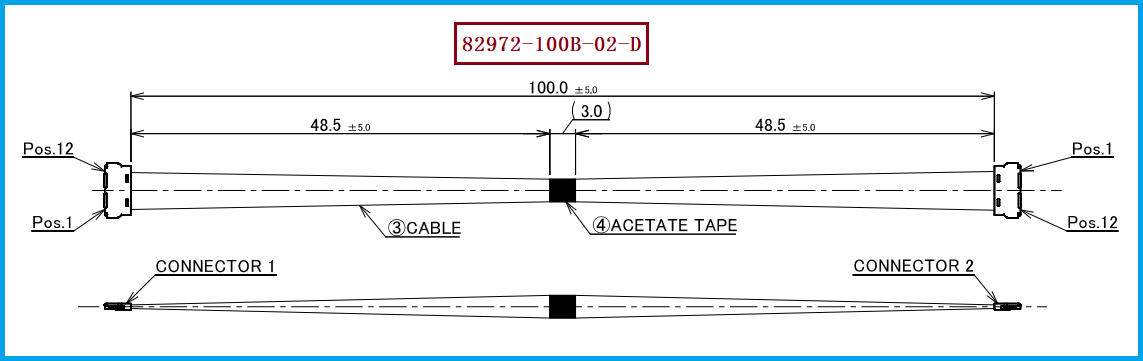

对于 82972-100B-02-D 的兼容替代，建议工程师和采购人员将“连接器兼容”与“完整线束兼容”区分开来。该产品属于 12Pin、AWG42 Micro-Coaxial Cable、100MM长度的极细同轴线束，线材端使用的连接器型号为 20907-012E-01。在实际替代开发过程中，除了确认连接器型号外，还需要核对12Pin信号定义及两端Pin对应关系、线缆规格、50Ω阻抗要求、成品长度及公差、线缆走向、端部加工尺寸以及设备内部实际装配空间。同时，CABLINE®-UY系列连接器本身具有0.35mm Pitch、低高度和垂直直角结构特点，因此替代线束不仅要做到“能够插入”，还应进一步确认插合状态、机械尺寸、信号连接关系以及实际使用环境是否满足设备要求。对于采购项目而言，如果原供应体系存在交期、成本、供货稳定性或定制需求方面的考虑，可以以 I-PEX 82972-100B-02-D 作为开发参考型号，由线束制造商根据原产品规格进行样品打样、尺寸确认及电气性能验证。我们公司可提供 I-PEX 82972-100B-02-D兼容替代线束方案，围绕12Pin、AWG42、100MM及对应连接器结构进行生产制造，为客户提供从样品开发到批量生产的极细同轴线束配套服务。

四、从“单根线束”到“整机连接”：极细同轴线束的工程价值

对于高速、小型化电子设备来说，一条看似不起眼的极细同轴线束，实际上会直接参与设备内部信号链路的建立。以 I-PEX 82972-100B-02-D 为例，其12Pin高密度结构、AWG42极细同轴线缆、50Ω特性阻抗以及100MM线长，共同决定了它在设备内部的安装方式和信号传输条件。与此同时，CABLINE®-UY连接器采用0.35mm间距及低高度设计，使连接区域能够适应更紧凑的设备内部空间。对于工程师而言，选用极细同轴线束时需要将连接器、线材、Pin定义、长度和整机结构作为一个完整系统进行考虑；对于采购人员而言，则需要寻找能够真正理解图纸参数并具备稳定制造能力的供应商，而不是单纯寻找“外观相同”的线束产品。我们公司专注于极细同轴线束的生产制造，可针对客户提供的原厂型号、工程图纸及实际装配要求进行兼容替代开发，为 I-PEX 82972-100B-02-D 提供对应的极细同轴线束替代制造方案。

五，总结

I-PEX 82972-100B-02-D 是一款12Pin、AWG42、50Ω、100MM的CABLINE®-UY极细同轴线束，线材端使用 20907-012E-01 连接器。对于高速、小型化电子设备而言，极细同轴线并不是简单意义上的传统FPC替代品，而是一种针对高速信号、空间限制及柔性布线需求而形成的连接方案。面对原厂线束的国产化替代、供应链优化或定制开发需求，工程师和采购人员应从连接器、线材、阻抗、Pin定义、长度及整机装配等多个维度进行综合确认。我们公司可提供 I-PEX 82972-100B-02-D兼容替代线束方案，帮助客户围绕实际产品需求进行极细同轴线束的样品开发与批量制造。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
