I-PEX 82861-100B-02-D 100mm 长度定制极细同轴线束替代品

一、I-PEX 82861-100B-02-D极细同轴线束产品介绍

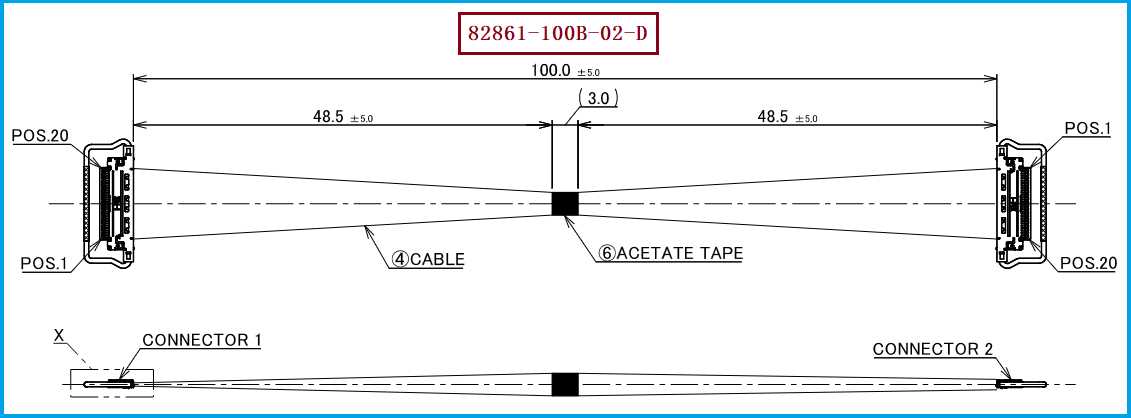

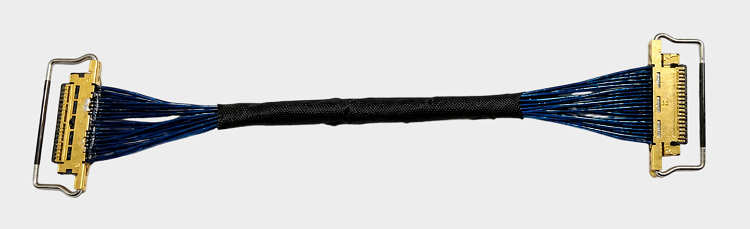

随着笔记本电脑、工业设备、机器视觉、摄像模组、高速计算设备等产品不断向轻薄化、高集成度方向发展，设备内部对高速信号连接和布线空间提出了更高要求。I-PEX 82861-100B-02-D是一款20P Micro-Coaxial Cable Harness极细同轴线束，线束长度为100MM，采用AWG40、50Ω极细同轴线，并配套使用20634-120T-02连接器。该类极细同轴线束通过多根微型同轴线进行高密度集成，在有限的设备内部空间中实现多通道信号连接，同时兼顾线束小型化、柔性布线及高速信号传输需求。对于工程师而言，这类产品可以帮助优化设备内部走线空间；对于采购人员而言，明确原产品料号、线材规格、连接器型号及长度，是进行替代选型和供应商导入的重要基础。

二、为什么极细同轴线束耐弯折性这么强？

在实际设备中，线束经常需要经过转角、狭窄空间或具有一定运动要求的结构区域，因此耐弯折能力也是工程师选型时重点关注的指标之一。极细同轴线束具有较小的单根线材尺寸和较高的柔性，能够在设备内部实现更加灵活的走线与空间避让；但需要注意的是，“线材越细”并不等同于可以无限弯折，实际弯折寿命仍需要根据具体线材结构、弯曲半径、弯折频率以及动态使用条件进行验证。以I-PEX 82861-100B-02-D为例，其采用20根AWG40、50Ω Micro-Coaxial Cable进行高密度组合，配合CABLINE-CA系列连接结构，可以在较小空间内完成多通道信号连接。与此同时，极细同轴线自身的结构、绝缘材料、屏蔽层、线芯以及线束成型工艺都会影响弯折性能。因此，对于需要反复运动或动态弯折的设备，建议工程师在产品导入阶段重点验证实际最小弯曲半径、动态弯折次数以及弯折后的电气性能，而不是仅根据线束外观进行判断。

三、从工程师视角看：极细同轴线束为什么适合高密度高速设备？

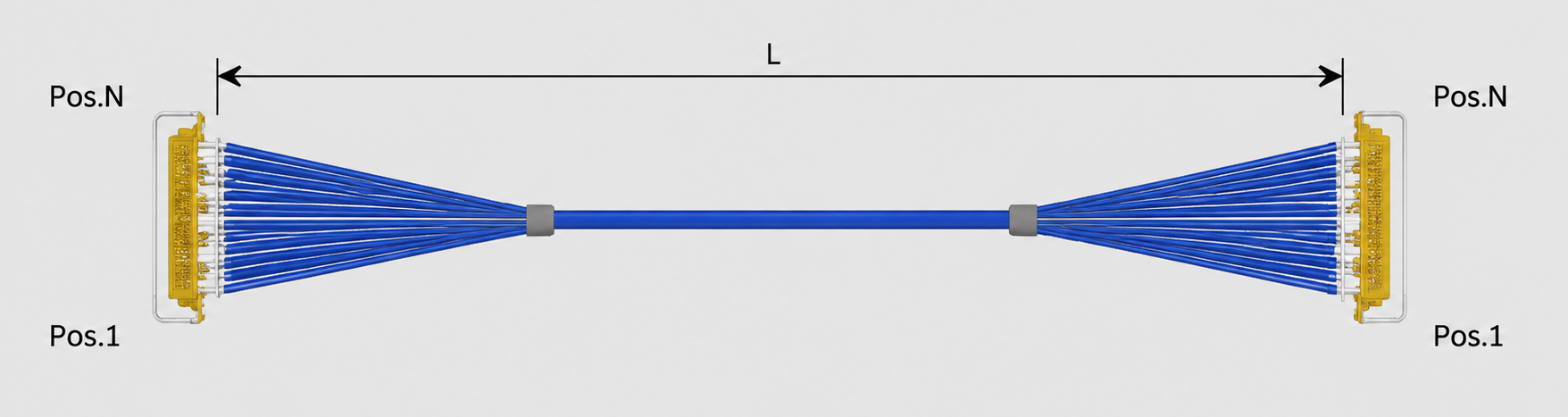

对于工程师而言，极细同轴线束的价值不仅体现在“更细”，更重要的是其能够将空间利用、信号传输和连接可靠性结合起来。I-PEX CABLINE-CA系列采用0.4mm Pitch结构，支持水平连接，并具有机械锁定、屏蔽及多点接地等设计特点；对应的线材类型覆盖Micro-Coaxial AWG36/38/40/42/44等规格。对于20P的82861-100B-02-D而言，使用AWG40、50Ω Micro-Coaxial Cable，可以将多路高速信号集中布置在较小的线束空间内。连接器型号20634-120T-02与对应的CABLINE-CA结构配合，可满足高密度设备内部的连接需求。对于产品研发工程师，在进行线束设计时，应重点关注线束长度、连接器匹配、Pin位定义、阻抗要求、走线路径及端部固定方式；尤其是在高速信号应用中，线束结构与连接器结构需要作为一个整体进行评估，以降低由于线束布局、连接状态或机械应力造成的潜在信号问题。

四、选型和兼容与替代方案参考及建议

对于采购人员和工程师来说，如果需要对I-PEX 82861-100B-02-D进行国产替代、第二供应商开发或供应链优化，建议不要仅以“20Pin、100MM”作为替代判断依据，而应按照原产品的关键规格进行逐项匹配。本型号需要重点确认的参数包括：20P、AWG40、50Ω、100MM线束长度，以及线材端连接器型号20634-120T-02，同时还需要进一步核对线束端部尺寸、Pin Assignment、线材颜色、固定及Bonding方式等实际工程要求。对于已经使用该型号产品的设备厂商，可以通过提供原产品样品、工程图纸或关键规格参数的方式进行替代方案确认。我们公司可提供 I-PEX 82861-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户实际应用需求进行规格确认、样品打样及批量生产，为需要国产替代、供应商备选以及长期稳定供应的客户提供对应的极细同轴线束解决方案。

五、总结

综合来看，I-PEX 82861-100B-02-D是一款面向高密度电子设备连接应用的20P极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable，长度为100MM，线材端使用的连接器型号为20634-120T-02。其小型化、高密度及柔性布线特点，使其适用于对设备内部空间和高速信号连接有较高要求的应用场景。对于工程师而言，选择此类极细同轴线束时，应综合考虑线材结构、连接器匹配、信号要求、弯折条件及设备安装空间；对于采购人员而言，则需要重点关注型号对应、规格一致性、替代验证、样品交付及批量生产能力。我们公司可提供I-PEX 82861-100B-02-D兼容替代线束方案，并可根据客户具体需求进行极细同轴线束产品的开发与制造。如果您正在寻找I-PEX 82861-100B-02-D的兼容替代产品，可将该型号作为目标参考型号进行技术确认与选型。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
