I-PEX 82663-100B-01-D 200mm 长度定制极细同轴线束替代品

一、I-PEX 82663-100B-01-D：30Pin、40AWG、50Ω、200mm高速极细同轴线束

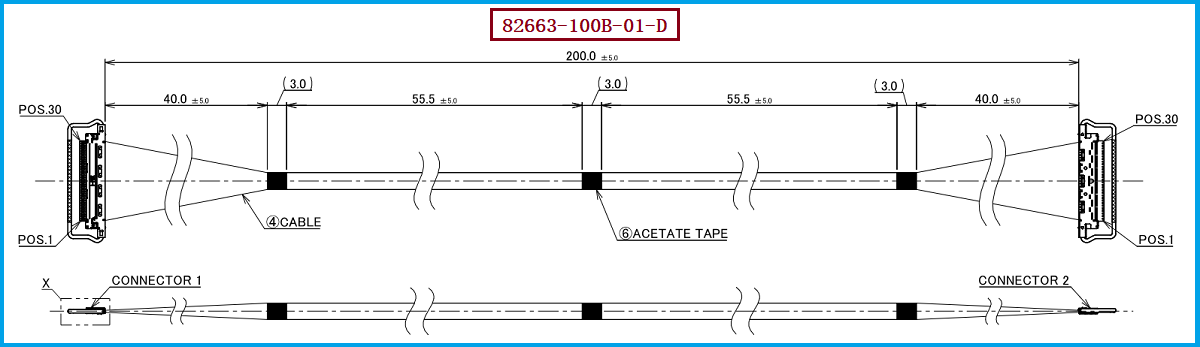

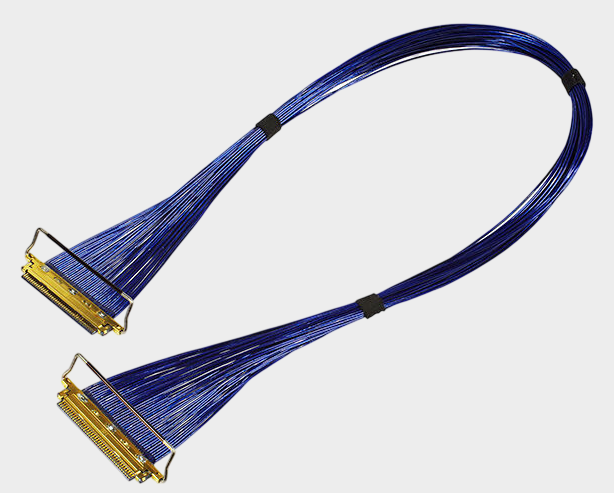

在高速显示、工业视觉、摄像模组、AI设备以及其他高密度电子设备内部，随着信号传输速率不断提高，线束已经不只是简单承担“导通”功能，工程师还需要关注阻抗、信号损耗、串扰以及信号反射等问题。本文介绍的 I-PEX 82663-100B-01-D 属于I-PEX CABLINE-CA系列30Pin极细同轴线束，产品采用Micro-Coaxial Cable极细同轴线，关键规格为30Pin、40AWG、50Ω、200mm、1-1 Pin Assignment。与该线束配套使用的线材端连接器型号为20634-130T-02，对应30Pin CABLINE-CA Plug Housing。CABLINE-CA系列连接器采用0.4mm Pitch、水平对插结构，同时支持40AWG Micro-Coaxial Cable，并具有机械锁扣、屏蔽及多点接地设计。对于工程师而言，这种“极细线材＋高密度连接器”的组合可以适应空间受限的模组内部布线；对于采购人员而言，82663-100B-01-D＋20634-130T-02＋40AWG＋30Pin＋200mm＋50Ω则构成了进行询价、打样和替代供应商开发时需要重点确认的完整规格组合。

二、极细同轴线如何解决高频信号反射问题？50Ω阻抗是重要基础

在高速信号传输过程中，当信号经过PCB、连接器和线缆等不同传输介质时，如果传输链路存在阻抗不连续，就可能出现信号反射，从而造成波形失真、信号质量下降等问题。因此，对于高速极细同轴线束，工程师通常需要重点关注特性阻抗以及不同连接环节之间的阻抗连续性。I-PEX 82663-100B-01-D采用50Ω特性阻抗和40AWG Micro-Coaxial Cable，为高速信号传输提供了明确的阻抗基础；而CABLINE-CA连接器采用0.4mm超细间距，并配备屏蔽和多点接地设计，产品资料显示该系列最高支持32Gbps/Lane PAM4级别的高速传输应用。 因此，极细同轴线解决高频信号反射问题并不是简单依靠“线材很细”，而是通过同轴传输结构、特性阻抗控制、连接器结构以及PCB端的合理阻抗设计共同降低阻抗突变造成的影响。对于工程师来说，在设计高速链路时，需要把线束本身、连接器和PCB作为一个完整的信号通道进行考虑，并结合实际SI测试确认最终传输性能。

三、40AWG极细同轴线与高速信号传输：线径、结构和信号完整性需要同时考虑

40AWG是CABLINE-CA支持的Micro-Coaxial Cable规格之一，附件资料显示该系列还支持AWG36、AWG38、AWG42和AWG44等不同规格的极细同轴线。对于82663-100B-01-D而言，40AWG并不是单纯代表“线径更细”，而是与30Pin高密度连接、50Ω特性阻抗以及200mm线长共同构成完整的产品规格。CABLINE-CA连接器采用0.4mm Pitch、1.0±0.1mm插合高度、水平对插以及机械锁扣结构，并通过屏蔽与多点接地设计增强高速连接环境下的信号完整性。 从工程应用角度看，当设备内部空间越来越紧凑，同时需要传输USB4、DisplayPort、eDP、MIPI等高速信号时，线束既需要满足小型化布线要求，也需要保持稳定的电气性能。因此，选择40AWG极细同轴线束时，不能只比较线径，还应综合确认阻抗、线长、Pin Assignment、连接器、线序以及实际高速信号测试结果，这样才能判断一款线束是否真正适合具体项目。

四、选型和兼容与替代方案参考及建议：不能只看30Pin、40AWG和连接器型号

在进行I-PEX 82663-100B-01-D选型、国产替代或者第二供应商开发时，建议工程师和采购人员按照完整产品规格进行确认。82663对应的核心组合为30Pin、40AWG、50Ω、200mm、1-1以及CABLINE-CA Plug，线材端连接器型号为20634-130T-02。附件资料显示，CABLINE-CA 30Pin、40AWG、1-1系列还包括82662和82664，其中82662为100mm、82663为200mm、82664为300mm；同时，30Pin、40AWG产品还存在82650、81423和82651等1-N结构型号。 因此，即使产品同样是30Pin、40AWG，并且使用相同CABLINE-CA系列连接器，也不能仅凭外观或者Pin数量判断可以直接替换，尤其需要确认1-1与1-N的线序关系、200mm长度、50Ω阻抗、端接结构以及实际高速信号性能。在替代开发过程中，还应结合客户图纸、原装样品和测试数据进行验证。我们公司可提供：I-PEX 82663-100B-01-D兼容替代线束方案，可根据客户图纸、样品及项目要求，围绕30Pin、40AWG、50Ω、200mm、1-1结构以及20634-130T-02连接器进行极细同轴线束生产制造，为工程打样、第二供应商导入以及批量采购提供兼容替代方案参考。这里所述“兼容替代”是基于规格、结构和实际测试进行匹配，并不代表I-PEX官方授权或官方认证的等同产品。

五、总结

对于工程师而言，高速极细同轴线束最终需要在实际系统中同时满足机械安装、电气连接和高速信号传输要求；对于采购人员而言，则需要进一步关注供应商是否能够长期稳定控制40AWG线材、50Ω阻抗、200mm长度、30Pin线序、连接器端接以及批量生产一致性。CABLINE-CA系列资料显示，其连接器支持USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP HBR2和MIPI等高速接口应用，但具体项目能够达到的实际传输速率仍需要结合整机PCB设计、线缆结构、连接器以及实际SI测试结果确认。 总结来看，I-PEX 82663-100B-01-D是一款30Pin、40AWG、50Ω、200mm、1-1结构的CABLINE-CA极细同轴线束，配套线材端连接器型号为20634-130T-02。其面向高速信号应用的价值，不仅体现在40AWG极细线材带来的高密度布线能力，更体现在50Ω特性阻抗、Micro-Coaxial结构以及连接器屏蔽和多点接地等设计所构成的完整高速连接方案。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82663-100B-01-D兼容替代线束方案**，为客户提供从样品开发、规格匹配、工程验证到批量生产的极细同轴线束供应支持。
