I-PEX 82988-100B-01-D 300mm 长度定制极细同轴线束替代品

一、60P高密度结构，满足高速设备内部连接需求

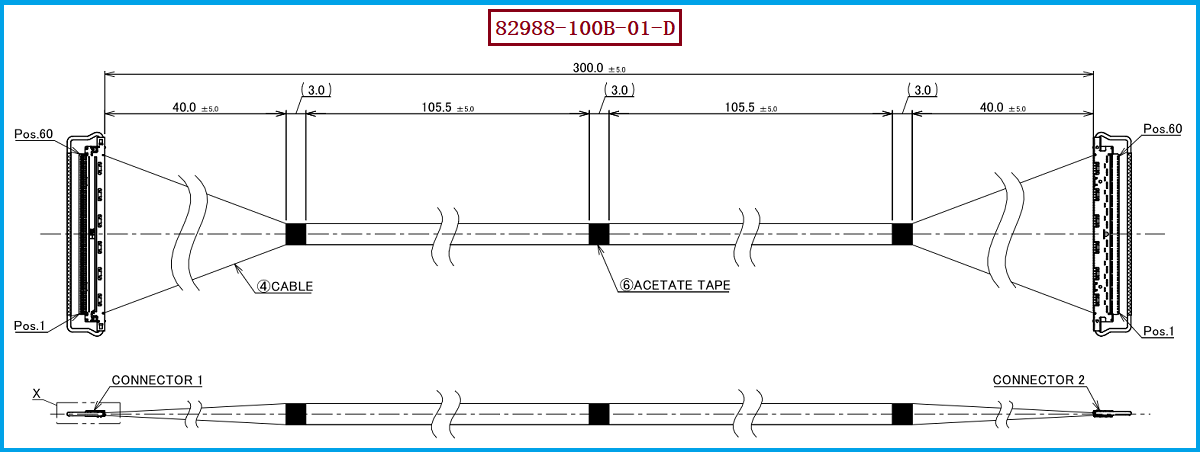

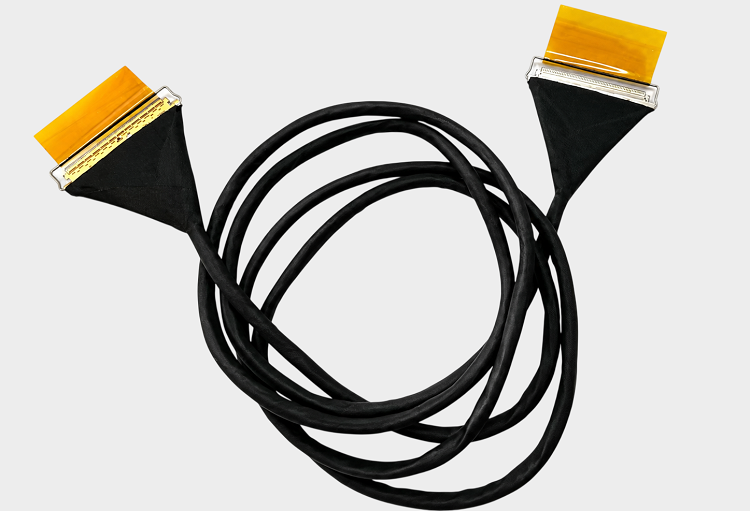

随着笔记本电脑、工业相机、AI设备、高分辨率显示设备等产品不断向轻薄化、高速化和高集成度方向发展，设备内部线束对尺寸、信号传输和布线密度提出了更高要求。I-PEX 82988-100B-01-D 是一款CABLINE®-CA系列60P极细同轴线束，采用 40AWG Micro-Coaxial Cable 作为线材，两端采用对应的CABLINE-CA连接器结构，线束Pin Assignment为1-1直通形式，整体长度约300mm。该产品配套的线材端连接器型号为 20634-160T-02，属于CABLINE-CA 60Pin Plug Housing。I-PEX CABLINE-CA系列采用0.4mm接触间距及水平对插结构，并支持多种Micro-Coaxial Cable规格，因此能够满足高密度电子设备内部连接对小型化和多通道传输的需求。对于工程师来说，82988-100B-01-D的60P、40AWG、连接器型号以及整体尺寸属于进行产品替代时需要重点核对的基础参数；对于采购人员来说，明确这些关键规格，也有助于快速进行供应商筛选、样品询价及替代料评估。

二、极细同轴线束和LVDS线有什么差异？

在高速电子设备项目中，“极细同轴线束”和“LVDS线”经常同时出现在工程师的选型讨论中，但两者实际上属于不同层面的概念。极细同轴线束主要描述线缆的物理结构及线束连接方式，而LVDS主要描述一种低电压差分信号传输技术及其电气特性。 极细同轴线采用同轴结构，可以通过线缆本身的结构、屏蔽和阻抗控制，为高速信号传输提供稳定的物理通道；LVDS则重点关注差分信号的发送、接收以及电气传输方式。因此，工程师在进行线束选型时，不能简单地将“极细同轴线”和“LVDS线”理解成两种完全对应的产品，也不能仅根据是否属于LVDS信号来判断线束是否能够直接替换。实际项目还需要结合信号速率、阻抗要求、通道数量、连接器规格、线缆长度以及设备内部空间进行综合判断。对于 I-PEX 82988-100B-01-D 而言，其核心配置是60P、40AWG Micro-Coaxial Cable和CABLINE-CA连接器，因此在替代应用中，应重点核对原设备的具体信号定义及硬件接口要求。

三、选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82988-100B-01-D 兼容替代方案的工程师和采购人员，建议首先从产品料号、Pin数、线材规格、连接器型号、线束长度及Pin Assignment等基础参数进行核对。本型号采用 40AWG极细同轴线，线材端连接器型号为 20634-160T-02，属于CABLINE-CA 60Pin Plug Housing；同时需要确认PCB板端实际使用的对接连接器、线束出线方向、端部尺寸以及设备内部安装空间。在高速信号应用中，还应进一步关注线缆阻抗及实际信号完整性要求，避免仅通过连接器外形或Pin数进行判断。对于有原厂替代、供应链优化或国产化采购需求的客户，我们公司可提供：I-PEX 82988-100B-01-D兼容替代线束方案，可根据客户实际使用要求围绕60P、40AWG、连接器配置、线束长度及端部结构等关键参数进行极细同轴线束的开发、打样与生产制造，帮助工程师进行样品验证，也为采购人员提供更多供应渠道选择。

四、40AWG极细同轴线束的工程应用价值

从实际产品设计角度来看，40AWG极细同轴线材具有线径细、线束占用空间小的特点，适合应用于对内部空间要求较高的电子设备。I-PEX CABLINE-CA系列资料显示，该系列支持Micro-Coaxial Cable，并覆盖AWG36、AWG38、AWG40、AWG42及AWG44等不同规格，同时提供10Pin至60Pin等多种Pin数配置，因此可以针对不同通道数量和设备结构进行选型。本次 82988-100B-01-D 采用60P、40AWG配置，在有限空间内实现多通道连接，对于高密度内部信号连接具有较好的适配价值。需要特别说明的是，极细同轴线束本身属于物理连接载体，最终能够应用于何种具体高速接口或信号系统，需要结合主板、芯片、连接器以及整机系统的实际设计进行确认；因此在工程替代过程中，应以原产品规格和实际设备测试结果作为最终兼容性判断依据。

五、总结

综合来看，I-PEX 82988-100B-01-D 是一款以60P、40AWG Micro-Coaxial Cable及CABLINE-CA连接器为核心配置的极细同轴线束产品，其线材端连接器型号为 20634-160T-02。在工程选型和替代开发过程中，应重点关注40AWG线材、60Pin数量、1-1 Pin Assignment、线束长度、连接器型号、端部尺寸及实际信号传输要求。极细同轴线束与LVDS线并不是简单的两种互斥产品，前者更多体现线缆及线束的物理实现方式，后者则属于信号传输技术概念，因此实际项目应根据具体应用进行匹配和验证。凭借极细同轴线束生产制造能力，我们公司可提供I-PEX 82988-100B-01-D兼容替代线束方案，可根据客户的产品结构和技术要求进行定制开发、样品制作及批量生产，为工程师和采购人员提供针对原型号的兼容替代选择。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
