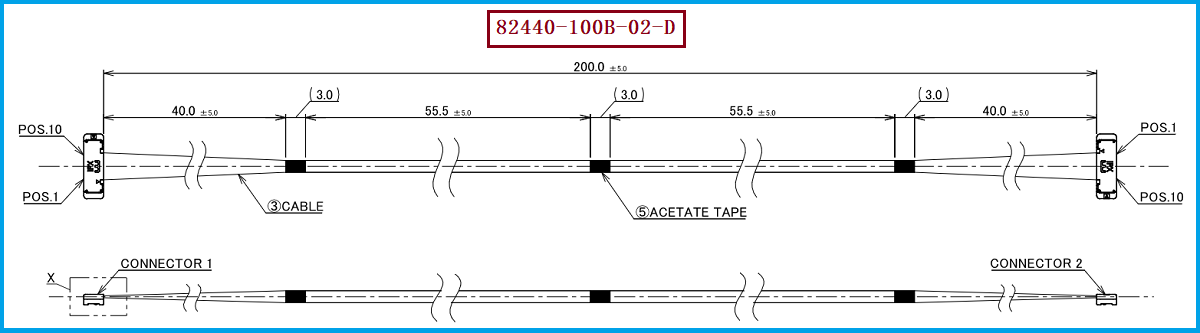

I-PEX 82440-100B-02-D 200mm 长度定制极细同轴线束替代品

一、I-PEX 82440-100B-02-D极细同轴线束产品介绍

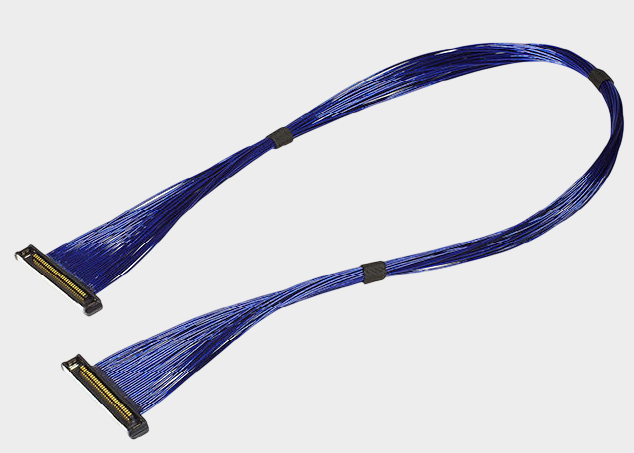

随着笔记本电脑、微型摄像头、高速显示模组及其他精密电子设备不断向小型化、高速化发展，极细同轴线束凭借体积小、布线灵活和适用于高密度连接的特点，成为设备内部高速信号传输的重要组成部分。本文介绍的参考产品为 I-PEX 82440-100B-02-D，属于CABLINE®-SS系列10芯极细同轴线束，长度为 200mm，采用40AWG极细同轴线，标称特性阻抗为50Ω。该产品两端采用相应的线端连接器组件，适用于空间紧凑且对信号传输有要求的设备内部连接。对于工程师而言，选型时不仅要关注线束尺寸和连接器结构，还需要综合评估信号完整性、线序及实际安装环境，确保线束与整机设计相匹配。

二、如何理解极细同轴线束的传输损耗？

传输损耗是指信号沿着线缆及连接结构传输时，信号能量发生衰减的现象。工程上常通过插入损耗（Insertion Loss）等指标进行评估，通常以dB表示；在相同测试条件下，插入损耗数值越大，意味着信号传输衰减通常越明显。对于极细同轴线束，传输损耗会受到信号频率、线缆长度、导体和绝缘材料特性、阻抗匹配以及连接器端接结构等多种因素影响。以 I-PEX 82440-100B-02-D 为例，其200mm线长、40AWG线规和50Ω标称特性阻抗是重要的选型参考，但这些参数本身并不能直接确定产品在指定频率下的实际插入损耗。工程师应结合目标信号频率、插入损耗曲线及回波损耗等指标进行评估，必要时通过样品测试确认性能，避免因信号衰减过大而影响高速信号传输质量。

三、连接器型号与关键选型参数

在进行兼容替代开发时，除了关注线材参数，还必须确认连接器型号及其配合关系。该款参考线束使用的线端连接器外壳组件型号为 20373-R10T-06，对应的完整插头线缆组件型号为20380-R10T-06，配套板端连接器型号为20374-R10E-31，相关金属外壳型号为2182-010-03。CABLINE®-SS系列采用0.4mm端子间距，适合高密度连接应用，但连接器外观相似或间距相同，并不代表可以直接互换。工程师在评估替代方案时，应核对端子数量、针脚定义、连接器配合尺寸、线序、屏蔽处理及端接工艺；采购人员则应同步确认产品规格、样品交期、批量供货能力和检验要求，确保替代方案既满足设计需求，也符合项目成本和供应链管理要求。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82440-100B-02-D，建议以10芯、40AWG、50Ω标称特性阻抗、200mm线长及原有连接器配合关系作为兼容替代开发的基础条件，并根据设备实际需求进一步确认线序、尺寸公差、屏蔽连续性和高速电气性能。对于传输损耗要求较高的应用，应尽可能依据实际工作频率获取插入损耗及回波损耗测试数据，而不是仅凭线材外观、线规或标称阻抗判断替代效果。我们公司可提供：I-PEX 82440-100B-02-D兼容替代线束方案，可根据客户提供的产品料号、图纸、连接器配置及长度要求开展定制评估，为电子设备制造商提供极细同轴线束替代开发与生产服务。正式导入量产前，建议先进行样品装配、尺寸验证和必要的电气测试，以确认替代产品与目标设备的实际兼容性。

五、总结

极细同轴线束的整体性能不仅取决于线材本身，也与连接器端接质量、屏蔽结构、线序准确性及生产工艺一致性密切相关。针对I-PEX 82440-100B-02-D这类10芯、40AWG、200mm极细同轴线束，我们可围绕客户的连接器配置、空间布局及信号传输需求开展兼容替代方案评估，重点关注机械配合、阻抗匹配和传输损耗等关键因素。通过规范的样品验证和质量检验，有助于降低设计导入风险，并为后续批量采购和持续供货提供支持。对于重视高速信号质量、设备小型化及供应链稳定性的工程师与采购人员，选择具备极细同轴线束定制开发和制造能力的供应商，将有助于提高产品开发效率，并为项目的稳定生产提供保障。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
