I-PEX 82880-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：I-PEX 82880-100B-02-D极细同轴线束

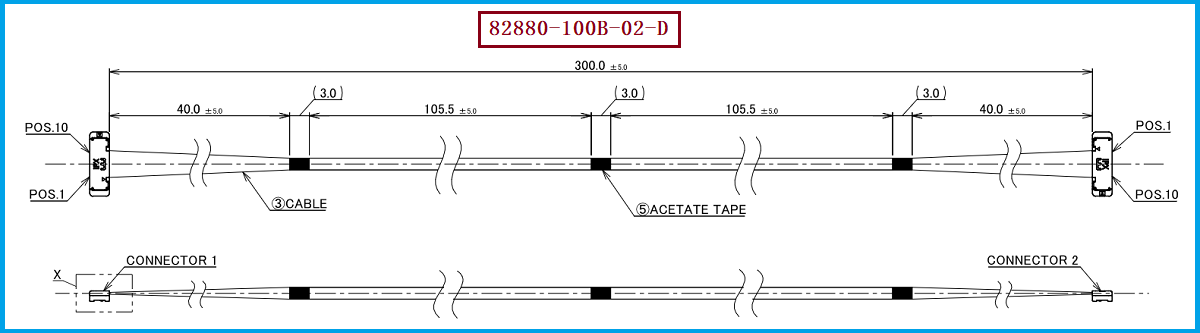

随着笔记本电脑、微型摄像头、高速显示模组及精密电子设备不断向轻薄化、高速化发展，设备内部线束需要兼顾有限空间内的布线需求与稳定的信号传输性能。本文介绍的参考产品为 I-PEX 82880-100B-02-D，属于CABLINE®-SS系列10芯极细同轴线束，长度为300mm，采用AWG #40极细同轴线，标称特性阻抗为50Ω，线位定义为 1-N。该产品的线端连接器外壳组件型号为 20373-R10T-06，配套金属外壳型号为2182-010-03。CABLINE®-SS系列采用0.4mm端子间距及紧凑型连接器结构，适用于空间受限的电子设备内部连接。对于工程师和采购人员而言，明确线束料号、线长、线材规格、连接器型号和线位定义，是产品选型及兼容替代开发的重要基础。

二、技术知识：极细同轴线束中的阻抗匹配为什么那么重要？

阻抗匹配直接影响高速信号在线缆、连接器及PCB走线之间的传输质量。当不同连接部分存在阻抗不连续时，信号可能发生反射，造成波形失真，增加误码或信号不稳定的风险。极细同轴线束的阻抗不仅与线材结构有关，还受到导体尺寸、绝缘材料、屏蔽结构、连接器端接区域及PCB设计等因素影响。以 I-PEX 82880-100B-02-D 为例，其标称特性阻抗为50Ω，设计时应确认该参数与设备信号链路的阻抗要求相匹配。需要注意的是，CABLINE®-SS系列资料中提及的16Gbps/Lane测试采用40芯连接器、AWG #40线材、45Ω阻抗及100mm线长等特定条件，不能直接视为本款10芯、300mm、50Ω线束的实际性能。工程师应根据具体应用评估阻抗连续性、插入损耗、回波损耗等指标，并在需要时进行信号完整性测试，以降低高速信号传输风险。

三、选型和兼容与替代方案参考及建议

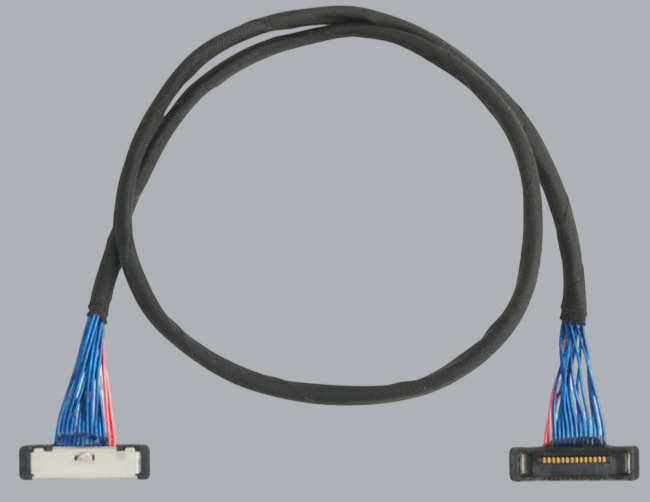

针对 I-PEX 82880-100B-02-D 进行兼容替代开发时，建议重点核对10芯结构、300mm长度、AWG #40线材、50Ω标称特性阻抗以及1-N线位定义。1-N代表两端针脚采用反向对应关系，不能直接按照Pin 1对Pin 1的直通方式制作，具体线序应以原厂图纸为准。连接器方面，20373-R10T-06为线端插头外壳组件型号，完整插头线缆组件型号为20380-R10T-06，配套板端连接器型号为20374-R10E-31。替代方案除了确认连接器配合尺寸，还需要验证线序、端接质量、屏蔽连续性、装配可靠性及实际信号传输表现。我们公司可提供：I-PEX 82880-100B-02-D兼容替代线束方案，可根据客户图纸、连接器配置、线长和电气要求开展定制评估，为工程师提供样品验证支持，并协助采购人员综合评估产品规格、质量要求及供货能力。正式导入量产前，建议完成必要的装配与电气测试，确认替代产品满足实际应用要求。

四、定制制造优势：兼顾加工质量与信号稳定性

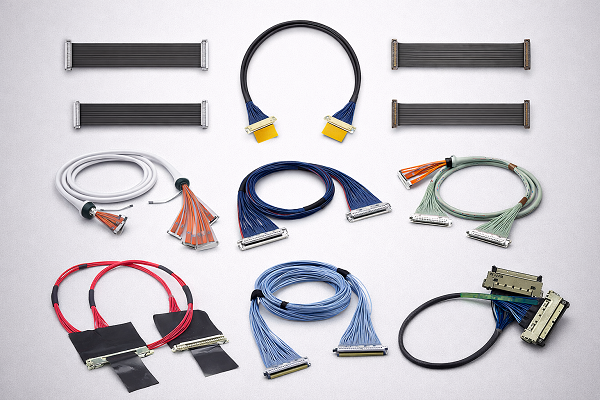

极细同轴线束的制造质量不仅影响产品装配，也关系到信号传输的稳定性。在兼容替代开发过程中，线材剥离、芯线处理、焊接或端接、屏蔽处理以及连接器组装等工序，都需要按照产品要求进行控制。对于工程师而言，前期明确电气指标、机械尺寸和线位定义，有助于降低设计验证风险；对于采购人员而言，选择具备定制开发能力、质量控制流程和样品验证支持的制造商，则有助于提升项目导入效率。我们公司可围绕I-PEX 82880-100B-02-D的产品配置开展替代方案评估，并根据客户提供的图纸和实际应用需求确认可实现的规格及验证项目。具体性能表现仍需通过样品测试和应用端验证确定，避免仅凭外观或连接器型号判断完全兼容。

五、总结

综上，I-PEX 82880-100B-02-D是一款10芯、300mm、AWG #40、标称50Ω并采用1-N线位定义的CABLINE®-SS极细同轴线束。对于需要进行兼容替代的项目，除了核对线束料号和连接器型号，还应特别关注阻抗匹配、信号完整性、线序准确性、屏蔽效果和装配可靠性。我们公司专注于极细同轴线束的定制制造，可根据客户的设备结构与电气需求提供兼容替代开发支持，协助客户推进样品验证及后续采购评估。通过充分的规格核对与测试验证，可为精密电子设备内部高速连接提供更合适的线束解决方案。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
