I-PEX 82441-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：14Pin、40AWG、200mm 极细同轴线束

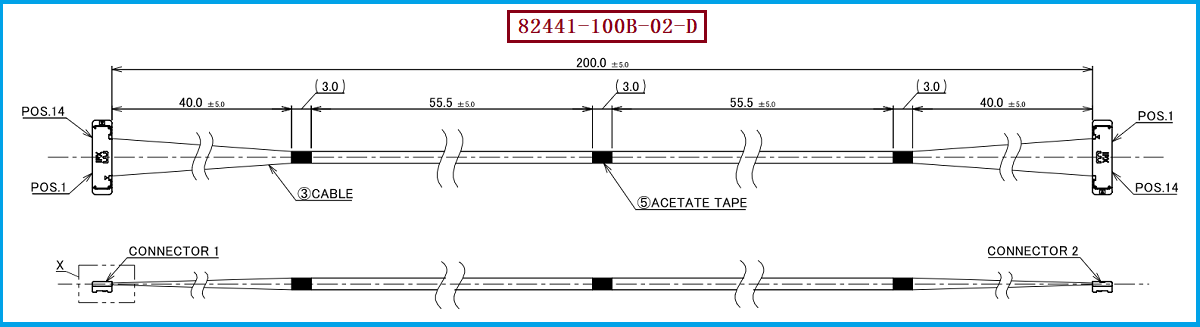

I-PEX CABLINE-SS 系列极细同轴线束 82441-100B-02-D，是一款采用 14Pin 连接器、40AWG 极细同轴线材的线束产品，图纸标称长度为 200mm，采用 1-N 反向编号线序。CABLINE-SS 系列具有 0.4mm 端子间距、直角插接结构和水平出线设计，适用于空间紧凑、布线密集的电子设备。极细同轴线束能够在有限空间内实现多通道信号连接，其同轴结构也有助于控制信号干扰，适合需要兼顾小型化与高速信号传输的设备内部连接。针对该型号，我司可根据原厂图纸、样品和客户的实际应用需求，提供相应的极细同轴线束兼容替代开发与制造服务。

二、应用知识：工程师如何为 MIPI 接口选择极细同轴线束？

为 MIPI 接口选择极细同轴线束时，工程师应首先确认使用的是 MIPI D-PHY 还是 C-PHY，并结合信号通道数量、传输速率、线束长度、连接器针脚定义和设备内部空间进行评估。对于高速信号连接，除了关注线径和连接器尺寸，还应重视阻抗匹配、插入损耗、回波损耗、串扰、屏蔽效果以及端接工艺。以 82441-100B-02-D 为例，40AWG 线材和 200mm 长度是选型时需要重点核对的参数，但不能仅凭这些参数就认定其适用于所有 MIPI 速率。工程师应结合具体接口规范和整机设计要求，进行必要的信号完整性评估与实测验证，确保线束满足设备的实际传输需求。

三、连接器与结构匹配：关注接口、线序及装配细节

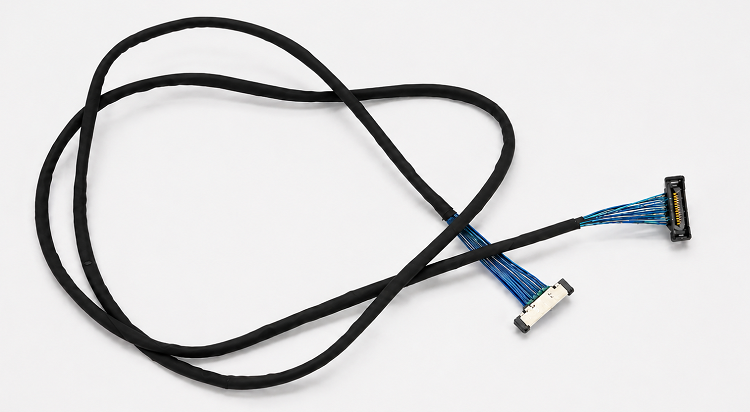

该款线束涉及的线材端连接器型号为 20373-R14T-06，对应 CABLINE-SS 14Pin 插头外壳。进行兼容替代时，除了确认连接器外形、端子间距和针数，还应核对配套金属盖板、完整连接器组件、线材规格、线序及端接方式。对于 82441-100B-02-D，建议重点确认 200mm 长度、40AWG 线材、图纸标注的 1-N 线序，以及连接器两端的针脚对应关系，避免因接线定义不一致造成信号连接异常。同时，线束的弯折空间、固定方式和屏蔽连续性也会影响装配可靠性，建议在样品阶段完成机械配合检查和必要的电气测试，再导入批量生产。

四、选型和兼容与替代方案参考及建议

对于研发工程师和采购人员，评估替代方案时，应以原厂图纸和实际应用要求为依据，确认连接器型号、14Pin 接口、40AWG 线材、200mm 长度、阻抗要求、线序及装配尺寸等关键参数。若应用于 MIPI 高速信号传输，还应进一步确认信号分配、接地配置、屏蔽结构和目标速率下的信号完整性，不能只根据连接器系列的性能宣传判断整条线束是否满足要求。我们公司可提供：82441-100B-02-D 兼容替代线束方案，可根据客户图纸、实物样品和项目要求开展规格确认、定制生产及样品验证，协助客户评估替代可行性。对于采购部门，提前明确技术规格、样品验收条件和批量一致性要求，也有助于降低替代导入过程中的沟通成本与质量风险。

五、总结

随着笔记本电脑、摄像头模组、显示设备及其他电子产品不断向高速化和小型化发展，极细同轴线束在有限空间内的信号连接中发挥着重要作用。我司专注于极细同轴线束生产制造，可根据项目需求评估不同针数、线规、长度、线序和连接器配置，为研发验证及采购配套提供定制化选择。对于 I-PEX 82441-100B-02-D，我司可围绕原图纸要求，重点核对 20373-R14T-06 连接器外壳型号、200mm 线束长度及相关电气与机械参数，并结合客户实际应用进行替代方案评估。总结而言，选择 MIPI 极细同轴线束不能只看连接器尺寸和线束长度，更应综合考虑接口规范、信号完整性、线序定义和装配可靠性；我司可提供相应的兼容替代与定制制造服务，具体适配结果以图纸核对和实际测试为准。

我是【恒大电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
